ミニ LED はなぜこんなに黒いのですか?ミニ LED と従来の LCD の説明

ディスプレイ技術のトレンドを追いかけている人なら、 近年 ミニ LEDについて頻繁に言及されるのを聞いたことがあるでしょう。

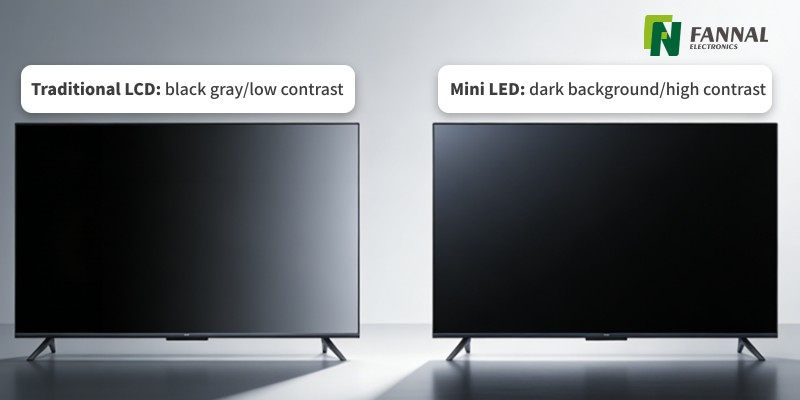

最も顕著な違いの 1 つはコントラストです。ミニ LED ディスプレイの暗い領域は、従来の LCD よりもはるかに深く表示される一方で、明るい領域は非常に明るいままになることがあります。

ただし、ミニ LED は LCD の基本原理を変更しません。主な違いは バックライトの制御方法です.

この記事では、ミニ LED バックライトの仕組み、ミニ LED バックライトによって黒レベルとコントラストが向上する理由、および産業用ディスプレイ アプリケーションで実用的な違いを生み出すことができる場所について説明します。

ミニ LED がより深い黒を生成するのはなぜですか?

答えは ローカルディミングです.

従来のLCDは液晶パネルの後ろにバックライトを使用しています。バックライトのアーキテクチャによっては、画像に暗いコンテンツが含まれている場合でも、ディスプレイの大部分が点灯したままになる場合があります。

LCD 層はその光の大部分を遮断できますが、すべてを除去することはできません。光漏れが残り、黒い部分がわずかにグレーに見える場合があります。

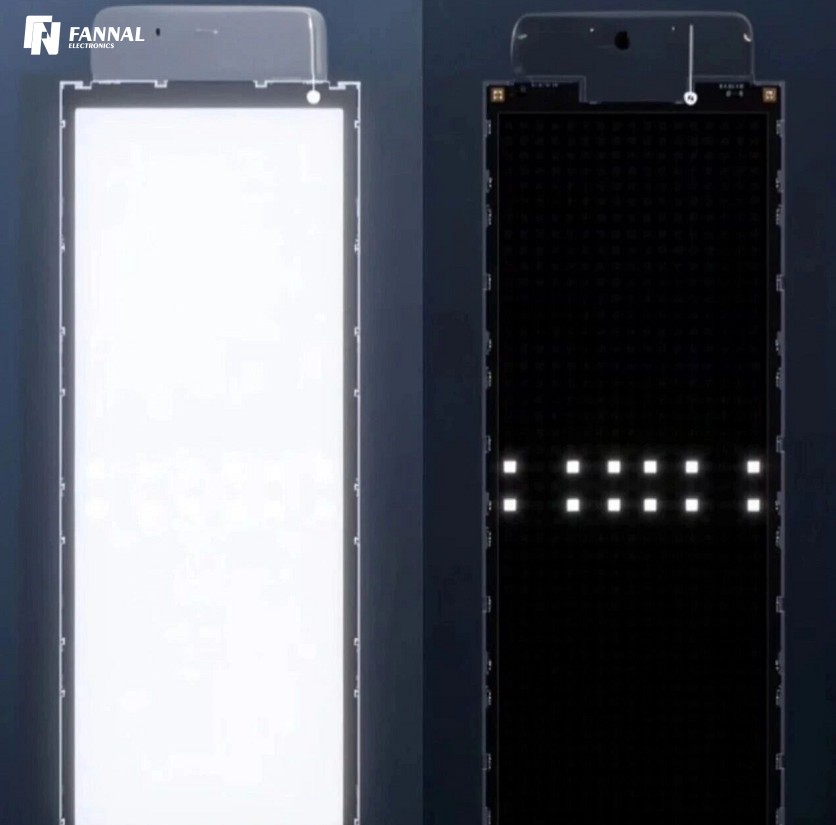

ミニ LED は、独立して制御されるに配置された多数の非常に小さな LED を使用します。 調光ゾーン.

画像に明るい領域と暗い領域の両方が含まれている場合、バックライトはそれらのゾーン間で異なる反応を示す可能性があります。

• 明るいゾーンは引き続き明るく照らされます。

• ダークゾーンは大幅に暗くなります。

• LCD 層は、ピクセル レベルで光透過を制御し続けます。

この組み合わせにより、 多くの従来の LCD バックライト設計よりも 知覚されるコントラストが高く、より暗い黒領域が生成されます。

Mini LED は、OLED のように真のピクセルレベルの黒を作成しません。その利点は、より正確なバックライト制御によってもたらされます。

LCD スクリーンはそれ自体で光を生成しますか?

いいえ。

LCD パネルは自ら光を生成しません。液晶層は各ピクセルを通過する光の量を制御し、 バックライト モジュールが 照明を提供します。

単純化された LCD 構造は次のように考えることができます。

LEDバックライト → 光学フィルム → 液晶パネル → カラーフィルター → カバー/タッチ層

バックライトの設計が LCD の画質に大きな影響を与えるのはこのためです。

同じ LCD パネルであっても、バックライト アーキテクチャを変更すると、次のような影響が出る可能性があります。

• 黒レベル

• 対比

• 輝度

• 均一

• 消費電力

• 熱性能

産業用ディスプレイ の場合、強い周囲光の下でも画面を読み取れる状態に保つ必要がある場合、これは特に重要になります。

従来の LCD バックライトはどのように機能しますか?

従来の多くは、 TFT LCD の LED バックライトと次のような光学部品を組み合わせて使用​​します。

• LED光源

• 導光板（LGP）

• 拡散フィルム

• 輝度向上フィルム

光学システムは、パネルが比較的均一な明るさを維持できるように、ディスプレイ全体に光を分配します。

このアーキテクチャは成熟しており、広く利用可能であり、コスト効率が優れています。

制限は、バックライトがローカル画像レベルで十分に正確に制御できない可能性があることです。

暗い背景に黒いオブジェクトが表示されると、LCD はバックライトを遮断しようとします。ただし、一部の光は依然としてパネルを通過できます。

その結果、黒い領域は深い黒というより 濃いグレーに見える場合があります 。

ミニ LED ディスプレイのローカル ディミングとは何ですか?

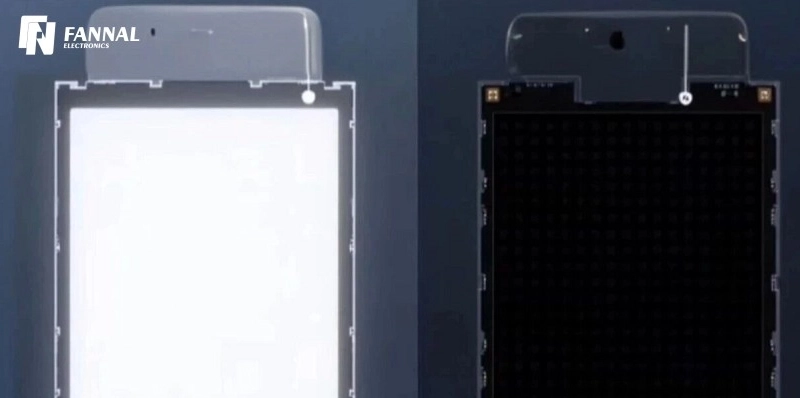

ローカルディミングは、バックライトを複数の独立して制御されるゾーンに分割します。

これにより、ディスプレイ システムは、明るい領域では高い出力を維持しながら、画像が暗い場合はバックライトの出力を減らすことができます。

たとえば、ほとんどが黒い背景に対して明るいオブジェクトを想像してください。

従来のバックライトの場合:

バックライト → 広い範囲を照らす → LCD が暗いピクセルの光を遮断 → 光漏れが残る

ミニ LED ローカル調光システムを使用すると:

明るいゾーン → 明るいまま
暗いゾーン → かなり暗くなります

その結果、ハイライトとシャドウの間の分離がさらに高まります。

これが、Mini LED が次の点を改善できる理由です。

• 黒レベル

• 対比

• HDR パフォーマンス

• 知覚される画像の奥行き

ただし、実際の結果は、 調光ゾーンの数とローカル調光アルゴリズムの品質に大きく依存します。.

ゾーンが比較的少ないミニ LED ディスプレイでも、暗い背景上の明るいオブジェクトの周囲にブルーミングが表示される場合があります。

ミニ LED は依然として LCD テクノロジーです

この区別は重要です。

ミニ LED は、パネル技術として LCD に代わるものではありません。

主にです。 LCDパネルで使用されるバックライト技術.

単純化した比較は次のとおりです。

この違いは、ミニ LED が LCD ベースのシステムの特性を維持しながら非常に高い輝度を達成できる理由を説明しています。

OLED は個々のピクセルを完全にオフにすることができるため、黒レベルのパフォーマンスに固有の利点が得られます。

その代わりに、ミニ LED はバックライトをより制御しやすくすることで LCD のパフォーマンスを向上させます。

ミニ LED ディスプレイはより高い輝度を実現できますか?

はい。高輝度はミニ LED の最大の利点の 1 つです。

バックライトには多数の LED が含まれているため、ミニ LED システムは多くの OLED ディスプレイよりも大幅に高い輝度を実現するように設計できます。

パネル、光学設計、熱管理、および対象アプリケーションに応じて、ミニ LED ディスプレイは 、屋外および産業システムを含む高輝度アプリケーション向けに設計できます。

典型的なアプリケーションには次のようなものがあります。

• 屋外キオスク

• 産業用HMI

• EV充電端子

• 海洋展示

• 輸送機器

• 屋外デジタルサイネージ

ただし、 明るさだけでは太陽光の下での可読性が保証されません。.

屋外でのパフォーマンスは次の要素にも依存します。

• 環境光

• 表面反射率

• アンチグレア処理

• オプティカルボンディング

• カバーガラス

• 熱管理

• ディスプレイのコントラスト

産業用ディスプレイの場合、これらの要素はニット数だけを比較するのではなく、完全な光学システムとして評価される必要があります。

ミニ LED 対 従来の LCD 対 OLED

ミニ LED、従来の LCD、OLED にはそれぞれ異なる強みがあります。正しい選択は 、明るさ、コントラスト、消費電力、寿命、コストのどれを優先するかによって決まります。.

この表は、すべてのパネルを保証するものではなく、として扱う必要があります テクノロジー レベルの比較。実際のパフォーマンスは、特定の LCD、バックライト、ドライバー、熱設計、および光学スタックによって異なります。

ミニ LED は従来の LCD よりもエネルギー効率が良いですか?

必ずしもそうとは限りません。

ミニLEDは暗い部分を減光できるため、不要なバックライト出力を削減できます。これにより、特定の画像条件での電力効率が向上します。

ただし、ミニ LED システムには多数の LED が含まれており、非常に高い輝度で動作する場合があります。総電力消費量は、次のような要因によって異なります。

• LED の数と調光ゾーン

• 画面サイズ

• 明るさの設定

• 表示内容

• ローカルディミング戦略

• 光効率

• 熱設計

したがって、ミニ LED はを提供すると説明する方が適切です。 、従来の LCD よりも自動的に消費電力が少なくなるというよりも、バックライト出力のより効率的な制御

産業用アプリケーションの場合、実際の電力バジェットは、代表的な動作条件下で完全なディスプレイ モジュールを使用して評価する必要があります。

ミニLEDとOLEDの違いは何ですか?

どちらのテクノロジーも優れたコントラストを提供できますが、その実現方法は異なります。

OLED

OLED は自己発光技術です。各ピクセルは独自の光を生成するため、個々のピクセルを完全にオフにすることができます。

これにより、以下が提供されます。

• 優れた黒レベル

• 非常に高いコントラスト

• 素早い応答

• 薄型ディスプレイ構造

ただし、OLED ピクセルでは経年変化や残像が異なる可能性があるため、長期にわたる静的コンテンツについては追加の考慮が必要です。

ミニLED

ミニ LED は LCD テクノロジーのままです。その改善は、ローカルディミングを備えたより微細なバックライト構造を使用することで実現されています。

その主な利点は次のとおりです。

• 非常に高い輝度の可能性

• 強いコントラスト

• ピクセルレベルのOLEDバーンイン機構なし

• 高輝度用途への優れた適合性

• 確立された LCD 製造および統合との互換性

長時間稼働する産業用機器の場合、完全な黒を実現するよりも 高輝度と長期の静的動作 が重要な場合、ミニ LED が魅力的になる可能性があります。

ミニ LED が産業用ディスプレイとの関連性が高まっているのはなぜですか?

産業用ディスプレイには、消費者向け製品とは異なる要件があることがよくあります。

機械インターフェース、屋外端末、または車両ディスプレイは、変化する周囲条件下でも読み取り可能な情報を維持しながら、長時間動作する必要がある場合があります。

重要な要件には次のものが含まれます。

• 高輝度

• 強いコントラスト

• 長寿命

• 安定した熱性能

• 確実な連続運転

• 太陽光下での可読性

• 消費電力の制御

Mini LED は、より正確なバックライト制御を通じて、これらの要件のいくつかに対処できます。

たとえば、高輝度産業用ディスプレイは、ローカル調光を使用して、暗い領域での不必要なバックライト出力を削減しながら、強いハイライトを維持できます。

これは、次のようなアプリケーションに特に役立ちます。

• 産業用HMI

• 屋外キオスク

• EV充電ステーション

• 船舶用機器

• 交通関連の展示

• ハイエンド制御システム

ただし、新しいテクノロジーであるという理由だけで Mini LED を選択すべきではありません。アプリケーションがローカルディミング、高輝度、コントラストの向上の恩恵を受けられない場合は、従来の産業用 TFT LCD の方がコストパフォーマンスのバランスが優れている可能性があります。

ミニ LED は産業用として従来の LCD よりも優れていますか?

それは可能ですが、答えはアプリケーションによって異なります。

ミニ LED は、ディスプレイに 高輝度と高コントラストの組み合わせが必要な場合に特に魅力的です。.

それは以下を提供できます:

• より正確なバックライト制御

• より深く知覚される黒人

• より高いコントラスト

• 高輝度の可能性

• HDR パフォーマンスの向上

• 要求の厳しい環境でも優れた視覚パフォーマンスを発揮

従来の LCD は、次の場合に依然として実用的な選択肢です。

• ディスプレイの明るさの要件は中程度です

• ローカルディミングは不要です

• コストが大きな制約となる

• アプリケーションは比較的単純なグラフィックを使用しています

• 成熟した標準的なディスプレイ アーキテクチャが推奨されます

言い換えれば、ミニ LED が自動的に優れた LCD になるわけではありません。これはより高度な バックライト アーキテクチャであり、その価値はアプリケーションがその利点を実際に活用できるかどうかによって決まります。

エンジニアはミニ LED ディスプレイを選択する際に何を評価する必要がありますか?

産業プロジェクトの場合、バックライト技術だけを見るだけでは十分ではありません。

より有用な評価には、完全な表示システムを含める必要があります。

1.明るさ

実際の周囲光条件下で必要な輝度を確認してください。

屋内制御盤のディスプレイには、屋外端末と同じ明るさは必要ない場合があります。

2. 調光ゾーン

ローカルディミングゾーンの数と配置は、コントラストとブルーミング性能に影響します。

通常、ゾーンが増えるとより細かい制御が可能になりますが、システムの複雑さとコストも増加する可能性があります。

3. 熱管理

輝度が高いということは、発熱量が高いことを意味します。

したがって、エンクロージャ、バックライト、ドライバ電子機器、および放熱経路を一緒に検討する必要があります。

4. 光スタック

カバー ガラス、アンチグレア処理、光学接着、および表面反射率は、屋外での可読性に大きな影響を与える可能性があります。

高ニットのバックライトでは過度の表面反射を補正できません。

5. 動作環境

産業用アプリケーションの場合は、以下を確認してください。

• 動作温度

• 保管温度

• 振動と衝撃の要件

• 湿度

• 防塵・防水対策

• 継続的な動作要件

6. システムコスト

ミニ LED は通常、従来の LCD バックライトに比べてコストがかかります。

高輝度、コントラスト、またはローカルディミングが最終製品に目に見えるメリットをもたらす場合、追加コストは最も合理的です。

結論

ミニ LED は、主に バックライトの制御方法を変更することにより、従来の LCD の性能を向上させます。.

Mini LED は、広い領域を均一に照らすのではなく、多数の小さな LED とローカル調光ゾーンを使用して、画面のさまざまな部分を個別に制御します。

これにより、次のことが実現できます。

• より深い黒人

• より高いコントラスト

• HDR パフォーマンスの向上

• 非常に高い輝度

• より正確なバックライト制御

ただし、ミニ LED がすべての産業用ディスプレイにとって自動的に最適な選択肢になるわけではありません。

コスト重視の組み込みシステムの場合、従来の TFT LCD が依然としてより実用的な選択肢となる可能性があります。屋外、高輝度、または視覚的に厳しい機器の場合、ミニ LED は有意義な利点を提供します。

正しい決定は、最終的には、 単にディスプレイ テクノロジの名前だけでなく、明るさ、コントラスト、環境、熱要件、寿命、統合の複雑さ、システムの総コストに基づいて決定される必要があります。

よくある質問

ミニ LED は OLED と同じですか?

いいえ、Mini LED は高度な LCD バックライト技術ですが、OLED は自発光ディスプレイ技術です。 Mini LED はローカル調光を使用して LCD のコントラストを向上させますが、OLED は個々のピクセル レベルで光を制御します。

ミニ LED の黒レベルが従来の LCD より優れているのはなぜですか?

ミニ LED は、独立して制御される多くのバックライト ゾーンを使用します。したがって、明るい領域を照らしたままにして、暗い領域を暗くすることができます。これにより、画像の暗い部分へのバックライトの漏れが軽減されます。

ミニ LED は真の黒を実現できますか?

OLEDとは異なります。ミニ LED はローカル調光によって非常に深い黒を生成できますが、各調光ゾーンは依然として複数の LCD ピクセルを制御します。したがって、若干の残留光とブルーミングが残る場合があります。

ミニ LED は屋外の産業用ディスプレイに適していますか?

はい、特に高輝度と強いコントラストが必要な場合に可能です。ただし、屋外での可読性は、光学接着、アンチグレア処理、カバーガラス、表面反射率、および熱管理にも依存します。

ミニ LED は従来の LCD より消費電力が少ないですか?

自動的ではありません。ローカルディミングは、一部のコンテンツ条件でバックライト電力を削減できますが、総消費量は明るさ、画面サイズ、LED 構成、光学効率、および熱設計によって異なります。

ミニ LED は産業用ディスプレイとして追加コストを支払う価値がありますか?

それはアプリケーションによって異なります。システムが高輝度、強いコントラスト、HDR、または正確なバックライト制御を必要とする場合、ミニ LED を正当化するのが簡単です。これらの機能が重要でない場合は、従来の産業用 LCD の方が全体的なコスト効率が優れている可能性があります。
