エアボンディングとオプティカルボンディング: ディスプレイにはどちらが適していますか?

LCD パネルの選択は、ディスプレイ システム設計の一部にすぎません。同様に重要なのは、 表示レイヤーがどのように組み立てられるかです。.

製品開発中に最もよくある質問の 1 つは、エアボンディング ディスプレイで十分なのか、それとも 追加の製造コストをかけて答えが単純であることはほとんどありません。 光学ボンディングを行う価値があるのか​​ということです。

一部の製品では、光学接着により可読性と環境信頼性が著しく向上します。他の企業にとっては、有意義なメリットが得られずにコストが増加します。正しい決定は、テクノロジー自体には依存せず、 ディスプレイがどこでどのように使用されるかによって決まります。.

工場の制御キャビネット内に設置される屋内 HMI には、雨、埃、直射日光の中で動作する屋外充電ステーション、海洋ナビゲーション ディスプレイ、または農業用端末とはまったく異なる要件があります。オプティカルボンディングを普遍的なアップグレードとして扱うと、不必要なコストが発生することがよくありますが、要求の厳しい環境でエアボンディングに依存すると、製品ライフサイクルの後半で回避可能なパフォーマンスの問題が発生する可能性があります。

この記事では、エアボンディングとオプティカルボンディングを工学的な観点から比較します。機能だけに焦点を当てるのではなく、実際のディスプレイ設計の決定に影響を与えるトレードオフ、アプリケーション シナリオ、および実際的な考慮事項について見ていきます。

表示構造を理解する

2 つのボンディング方法を比較する前に、ボンディングが一般的なタッチ ディスプレイのどこに適合するかを理解しておくと役立ちます。

完全なディスプレイ モジュールは、単一のコンポーネントではなく、いくつかの光学層と機械層で構成されます。

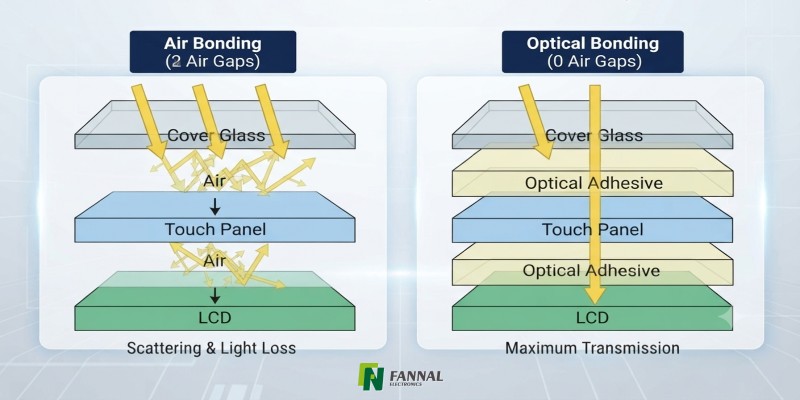

カバーガラス │ タッチセンサー │ 液晶パネル │ バックライト

エアボンディングとオプティカルボンディングの違いは層の数ではありません。かです これらの層がどのように結合される.

エアボンドアセンブリでは、制御されたエアギャップがコンポーネント間に残ります。

光学的に接着されたアセンブリでは、これらのギャップが透明な光学接着剤で埋められ、より統合された光学構造が作成されます。

これは製造上の詳細のように見えますが、光がディスプレイをどのように伝わるか、アセンブリが振動や温度変化にどのように反応するか、厳しい環境でスクリーンがどのように機能するかに直接影響します。

エンジニアリングノート

接着は単なる組み立てプロセスではありません。これは、ディスプレイモジュール全体の光学性能と機械的信頼性の両方に影響します。

エアボンディング: 依然として多くの製品にとって正しい選択

エアボンディングは「基本的な」オプションとみなされ、オプティカルボンディングはプレミアムな代替手段として位置付けられることがあります。実際には、これは決定を単純化しすぎます。

この技術は製造とメンテナンスを比較的容易にしながら要件を満たしているため、多くの工業製品は引き続きエアボンドディスプレイを使用しています。

この構造により、LCD、 タッチパネル、カバーガラスの間に小さな空隙が残ります。これらの隙間により組み立てが簡素化され、保守時に損傷したコンポーネントの交換が容易になります。長年にわたり稼働し続けることが予想される機器の場合、現場での修理が容易になることは大きな利点となります。

エアボンディングは、次のような用途でよく使用されます。

• 屋内 HMI システム

• FA機器

• 実験器具

• 商用制御端末

• 制御された屋内環境で使用される医療機器

これらの用途では、周囲の照明は通常予測可能であり、湿気への曝露は制限されており、機械的ストレスは比較的低いです。このような条件下では、エアギャップによってもたらされる光学的制限は、多くの場合許容されます。

エアボンディングの限界が見え始める場所

エアギャップは、動作環境がより厳しいものになるとより顕著になります。

空気とガラスの間のそれぞれの移行により、反射面が作成されます。光が複数の界面を通過すると、その一部が観察者に到達せずに反射されます。

屋内では、この効果はほとんど見えないかもしれません。

屋外、特に直射日光の下では、LCD 自体が十分な明るさ​​であっても、これらの反射により画像のコントラストが低下し、ディスプレイが色褪せて見えることがあります。

また、エアギャップにより、製品の寿命にわたって追加のエンジニアリング上の課題が生じる可能性があります。

典型的な懸念事項は次のとおりです。

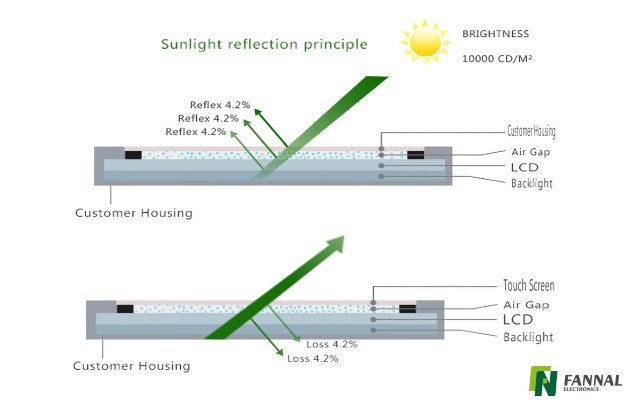

• 明るい環境では内部反射が増加する

• アセンブリ内に湿気が侵入すると、目に見える結露が発生するリスクが高くなります

• 長期間のシール性能が損なわれる場合の塵埃の混入

• 完全接着構造と比較して機械的剛性が低下

これらの制限によって自動的にエアボンディングが不適切になるわけではありません。代わりに、光学接合の追加コストが測定可能な利点をもたらすかどうかをエンジニアが評価する必要がある状況を定義します。

オプティカルボンディング: 見た目の美しさだけではありません

オプティカルボンディングは、改善がすぐに目に見えるため、高級ディスプレイ製品と関連付けられることがよくあります。ただし、その価値は見た目をはるかに超えています。

このプロセスでは、ディスプレイ内の空隙を、屈折率がガラスの屈折率に非常に近い透明な光学接着剤で置き換えます。隣接する材料間の差を減らすことにより、ディスプレイスタック内で反射される光が少なくなります。

その結果、LCD が明るくなったのではなく、光路がより効率的になりました。

バックライトによって生成された光の多くは、内部層間で反射されるのではなく、ユーザーに到達します。

この区別はしばしば誤解されるため、重要です。

LCD の輝度を高め、オプティカルボンディングを適用することで、さまざまな問題が解決されます。

バックライトが明るいほど、より多くの光が生成されます。

オプティカルボンディングは、ディスプレイアセンブリを通過する光をより多く保持するのに役立ちます。

屋外機器の場合、強い周囲光が表示画像と競合するため、内部反射を減らすことの方が、明るさだけを高めるよりも、知覚される可読性に大きな影響を与えることがよくあります。

オプティカルボンディングは光学性能を超えた利点を提供します

光学性能が最も注目されていますが、多くのエンジニアは他の理由からオプテ​​ィカルボンディングを選択しています。

エアギャップをなくすことで、ディスプレイはより統合された機械構造になります。これにより、耐振動性が向上し、急激な温度変化時の内部結露のリスクが軽減されます。

これらの特性は、以下の場合に特に価値があります。

• 屋外キオスク

• 農業機械

• 海洋エレクトロニクス

• 建設機械

• 交通システム

• 頻繁な環境変化にさらされる産業用デバイス

とはいえ、オプティカルボンディングは万能な解決策ではありません。

LCD の本来の明るさは増加しません。

電力不足のバックライトを補うことはできません。

液晶パネル自体の視野角を改善するものではありません。

そして、ディスプレイが完全に接着されると、個々のコンポーネントの修理や交換は一般的により困難になり、費用がかかります。

多くのエンジニアリング上の決定と同様に、オプティカルボンディングには利点と妥協の両方が伴います。これらのトレードオフに価値があるかどうかは、テクノロジー自体ではなく、アプリケーションの要件に完全に依存します。

エンジニアリングのトレードオフ: 本当の意思決定が行われる場所

エアボンディングとオプティカルボンディングの技術的な違いは比較的理解しやすいです。さらに難しい問題は、これらの違いが特定の製品の追加の製造コストを正当化するかどうかです。

普遍的にこれより優れたアプローチはありません。

代わりに、エンジニアは通常、単一のパラメータに合わせて最適化するのではなく、いくつかのトレードオフを一緒に評価します。

太陽光下での可読性

オプティカルボンディングの最も強力な主張の 1 つは、明るい環境での視認性の向上です。

その理由はしばしば誤解されます。

オプティカルボンディングは、 LCD 本来の輝度を向上させませ1000 ニットのパネルは、接着後も 1000 ニットのパネルのままです。変化するのは、観察者に届く前に失われる光の量です。 ん。

すべてのエアギャップは別の反射界面を作成します。直射日光の下では、これらの内部反射によりコントラストが低下し、暗い部分が色褪せて見えるようになります。エアギャップを光学接着剤で置き換えることにより、ディスプレイの反射による光の損失が減り、同じ周囲条件下で画像がより鮮明に表示されます。

屋外用機器の場合、この改善は重要な意味を持つ可能性があります。

ただし、安定した照明の下で使用される屋内制御端末の場合、視覚的な違いは比較的小さい場合があります。

エンジニアリングノート

屋外での可読性が優先される場合は、ディスプレイの明るさ、反射防止 (AR) コーティング、アンチグレア (AG) 表面処理、およびカバー ガラスの設計と並行して、オプティカル ボンディングを考慮する必要があります。すべての可視性の問題を単一のテクノロジーで解決することはできません。

過酷な環境における信頼性

多くの場合、環境条件は光学性能のみよりも接着の選択に大きな影響を与えます。

屋外または産業環境に設置されたディスプレイは、長年にわたって振動、湿気、結露、ほこり、繰り返しの温度サイクルにさらされる可能性があります。

エアギャップを取り除くと、より統合されたディスプレイ アセンブリを作成するのに役立ちます。これにより、層間に湿気が蓄積する可能性が減り、一般に機械的衝撃や振動に対する耐性が向上します。

オプティカルボンディングが一般的に考慮される典型的な用途には、次のようなものがあります。

• 屋外キオスクと発券端末

• 農業および建設機械

• 海洋エレクトロニクス

• 車載ディスプレイ

• 頻繁な温度変化にさらされる産業用 HMI

それは、すべての産業用ディスプレイに光学接着が必要であるという意味ではありません。

多くの工場制御システムは、環境条件が比較的安定しているため、空気接着ディスプレイを使用して屋内で何年も稼働しています。

保守性とメンテナンス性

エアボンディングの利点の 1 つは、製品開発中に見落とされがちです。

一般的には修理が簡単です。

カバー ガラスまたはタッチ センサーが損傷した 場合は 、通常、完全に光学的に接着されたアセンブリを使用するよりも、個々のコンポーネントを交換する方が現実的です。

これは、長年にわたって使用し続けることが予想される製品や、ディスプレイ モジュール全体の交換に費用がかかる遠隔地に配置された機器にとって価値があります。

これに対し、オプティカルボンディングは永久的な光学構造を作成します。これにより全体的な耐久性が向上しますが、修理の複雑さも増します。

現場でのメンテナンスが製品戦略の重要な部分を占めるプロジェクトの場合、光学性能と並んで保守性も考慮する必要があります。

製造の複雑さとコスト

オプティカルボンディングは、より要求の厳しい製造プロセスです。

信頼性の高い光学接着を実現するには、気泡、粒子、不均一な接着剤の分布を避けるための、管理された材料、特殊な装置、および慎重なプロセス管理が必要です。

ディスプレイのサイズが大きくなるにつれて、一貫した接着品質を維持することもより困難になります。

このため、オプティカルボンディングは通常、製造コストと製造の複雑さの両方を追加します。

屋外や要求の厳しい環境で動作する製品には、その追加投資が十分に正当化される可能性があります。

ただし、屋内専用で使用される機器の場合、性能の向上によって製造コストの上昇が必ずしも相殺されるとは限りません。

目的は、コストを最小限に抑えたり、仕様を最大限に高めたりすることではなく、アプリケーションに最適なバランスを実現することです。

適切な接着方法の選択

どのテクノロジーが「優れている」かを考えるよりも、アプリケーションの動作環境から始める方が通常は役に立ちます。

以下の表は、一般的なエンジニアリング上の考慮事項をまとめたものです。

これらは固定ルールではなく一般的なガイドラインです。

たとえば、一部の屋内医療機器は、画像の鮮明さを向上させ、清掃を簡素化するために光学接着を使用していますが、特定の屋外システムでは、メンテナンス要件や予算の制約が光学的利点を上回るため、引き続きエア接着を使用しています。

すべてのプロジェクトは、独自の動作条件、信頼性の目標、ライフサイクルの期待に従って評価される必要があります。

よくある誤解

ディスプレイの選択中に、いくつかの誤解が頻繁に発生します。

「オプティカルボンディングにより LCD が明るくなります。」

正確には違います。

LCD は同じ量の光を生成します。オプティカルボンディングは、明るさを高めるのではなく反射損失を低減することで、知覚される可読性を向上させます。

「エアボンディングは時代遅れです。」

全くない。

エアボンディングは、環境条件が適切に制御されている多くの工業製品に対して、依然として実用的で広く使用されているソリューションです。

「すべての屋外ディスプレイには光学接着が必要です。」

必ずしもそうとは限りません。

屋外用製品の中には、 高輝度 LCD 、反射防止コーティング、慎重に設計された筐体を組み合わせたものもありますが、エアボンディングを引き続き使用しています。オプティカルボンディングは全体的なパフォーマンスを向上させることがよくありますが、スタンドアロンのアップグレードとしてではなく、完全なディスプレイ システムの一部として考慮する必要があります。

「オプティカルボンディングは可視性の問題をすべて解決します。」

そうではありません。

視野角の悪さ、明るさの不足、不適切な表面処理、または不適切な筐体設計により、オプティカルボンディングが使用されている場合でも、ディスプレイの可読性が制限される可能性があります。

結論

エアボンディングとオプティカルボンディングは、従来の意味では競合する技術ではありません。

これらは、さまざまな設計課題を解決するためのさまざまなエンジニアリング アプローチを表しています。

エアボンディングは、コスト効率、保守性、制御された動作条件が最優先事項である多くの屋内製品にとって、依然として実用的な選択肢です。

ディスプレイが厳し​​い環境条件下で可読性と信頼性を維持する必要がある場合、特に太陽光、湿気、振動、または温度変化が通常の動作の一部である場合、オプティカルボンディングの価値はますます高まります。

最も適切なソリューションが単一の仕様によって決定されることはほとんどありません。それは、動作環境、メンテナンス戦略、予想される製品寿命、パフォーマンス要件など、アプリケーション全体を理解し、それらの目標を最適にサポートする接合方法を選択することから生まれます。

よくある質問

オプティカルボンディングにより LCD の輝度は向上しますか?

いいえ。オプティカルボンディングによってパネルの本来の明るさは向上しません。その代わりに、ディスプレイスタック内の内部反射が減少し、より多くの既存の光が観察者に届くようになります。この改善は、暗い屋内環境よりも明るい周囲照明で最も顕著に現れます。

オプティカルボンディングでぎらつきを完全になくすことはできるのでしょうか?

いいえ。オプティカルボンディングにより内部反射は軽減されますが、カバーガラスの外面からもぎらつきが発生する可能性があります。周囲光が強いアプリケーションでは、全体的な可読性を向上させるために、反射防止 (AR) またはアンチグレア (AG) 表面処理がオプティカルボンディングと併用されることがよくあります。

光学接着はあらゆるに必要ですか 産業用ディスプレイ?

いつもではありません。多くの産業用 HMI、実験用機器、工場制御システムは、安定した環境条件下の屋内に設置されるため、エアボンドディスプレイを使用して確実に動作します。決定は、オプティカルボンディングが常に優れた選択肢であると仮定するのではなく、アプリケーション要件に基づいて行う必要があります。

エアボンディングディスプレイを後でオプティカルボンディングにアップグレードできますか?

場合によってはそうなりますが、必ずしも単純な変更ではありません。オプティカルボンディングには通常、ディスプレイスタックと製造プロセスをそれに応じて設計する必要があります。既存の製品を改造するには、カバー ガラス、タッチ センサー、コントローラーの統合、または機械構造の変更が必要になる場合があります。

オプティカルボンディングはタッチスクリーンのパフォーマンスを向上させますか?

その主な目的は、タッチ感度ではなく、光学的および機械的な改善です。ただし、オプティカルボンディングは、より剛性の高いディスプレイアセンブリを作成し、エアギャップを排除することにより、特定の用途においてより一貫したユーザーエクスペリエンスに貢献する可能性があります。全体的なタッチ パフォーマンスは、依然としてセンサーの設計、コントローラーの調整、カバー ガラスの厚さ、ファームウェアなどの要因に依存します。
