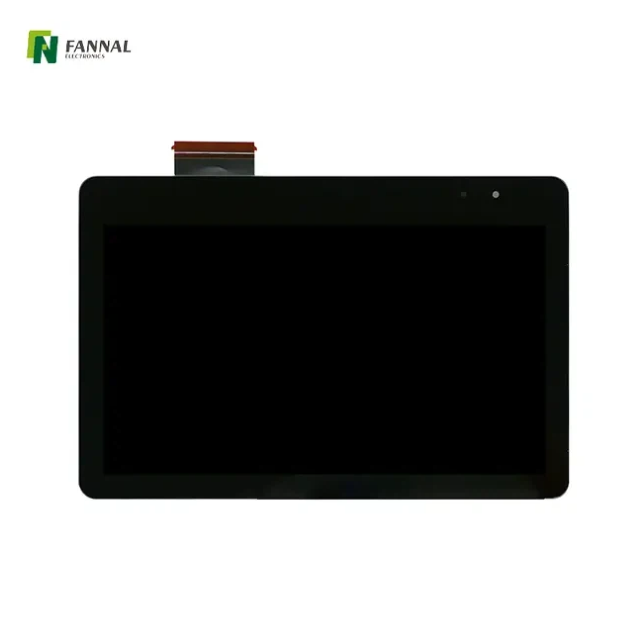

タッチスクリーンの光学接着 は、タッチパネルとディスプレイモジュールを単一の耐久性の高いユニットに統合する、現代のディスプレイ製造における重要なプロセスです。このプロセスは光学的な透明性を高めるだけでなく、全体の構造を強化し、反射やグレアを軽減します。この記事では、オプティカルボンディングの背後にある基本概念、業界で使用されているさまざまな方法、段階的な製造ワークフロー、必須の材料とツール、一般的な製造上の課題について説明します。タッチ ディスプレイ ソリューションの大手プロバイダーである FANNAL は、産業、医療、屋外環境に適した高品質の接着モジュールを提供するための広範な専門知識を開発してきました。数十年の経験と ISO 認定の生産により、FANNAL はすべての接着タッチスクリーンが厳格な光学的および機械的性能基準を満たしていることを保証します。
オプティカルボンディング とは、タッチパネルとディスプレイモジュールの間のエアギャップを透明な接着剤で埋めるプロセスを指します。これにより、不要な反射がなくなり、特に高輝度または屋外条件での表示パフォーマンスが向上します。接着によりカバー ガラスからディスプレイまでの連続した光路が形成されるため、コントラストが向上し、ぎらつきが軽減され、より堅牢なアセンブリが実現します。
接着されていない従来のディスプレイでは、カバー ガラスと LCD または OLED パネルの間に空隙が存在します。この隙間を通過する光は内部表面で反射し、眩しさ、コントラストの低下、明るい環境での視認性の低下を引き起こす可能性があります。ユーザーは、色あせを感じたり、太陽光や工業用照明の下で画面が読みにくいと感じることがよくあります。この問題は、ユーザーの安全性と操作精度にとって明瞭さが重要であるハイエンド産業用機械、医療用画像装置、または屋外キオスクで特に問題となります。
タッチパネルとディスプレイの間に屈折率が一致した光学接着剤を導入することにより、光はディスプレイ層をより直接的に通過します。この接着剤は内部反射とグレアを軽減し、コントラストを向上させ、視野角を高めます。さらに、ディスプレイを機械的に強化し、衝撃、振動、ほこりや湿気などの環境要因に対する耐性を高めます。柔軟性、耐紫外線性、熱安定性などの接着特性により、接着されたモジュールが極端な条件下でどの程度機能するかが決まります。したがって、適切な接着剤を選択することは、光学的透明性、機械的完全性、長期信頼性のバランスをとるために重要です。
品質、耐久性、修理可能性を確保するには、適切な接着方法を選択することが不可欠です。主な方法には、ウェットボンディング、OCA (Optically Clear Adhesive) シートを使用したドライボンディング、および従来のエアギャップボンディングが含まれます。
ウェットボンディングでは、タッチパネルとディスプレイの間に液体光学樹脂を塗布します。樹脂は圧力をかけると均一に広がり、熱または UV 光を使用して硬化します。
材質： 光学的な透明性、接着強度、黄変しにくいことから、ウレタン樹脂やエポキシ樹脂が一般的に使用されます。
設備： 自動ディスペンス機、精密硬化オーブン、真空ラミネートシステム。
長所: 優れた光学性能、耐久性のある接着力、最小限の光学歪みを提供します。特に、環境にさらされる屋外ディスプレイ、頑丈な産業用モニター、医療機器に適しています。
短所: 制御された環境と正確な硬化を必要とする、より複雑なプロセス。樹脂が硬化してしまうと修復は困難です。塗布中の処理エラーや汚染により、気泡、不均一な層、または光学的欠陥が発生する可能性があります。
ドライボンディングでは、タッチパネルとディスプレイの間にプレカットされた粘着シートを配置します。
ラミネート手順: OCA シートは正確に位置合わせされ、表面に真空圧延またはプレスされ、熱または UV によって硬化されます。
利点: タッチ パネルの修理または交換が容易になり、化学薬品の取り扱いが少なくて済むクリーンなプロセス、および均一な厚さの制御が可能になります。また、OCA シートは大型ディスプレイの反りを最小限に抑え、画面全体にわたって優れた光学的一貫性を維持します。
用途: 修理可能性とプロセスの複雑さの軽減が優先される家庭用電化製品、モニター、医療機器で広く使用されています。高度な OCA シートは、湾曲したディスプレイや不規則なディスプレイに対応できる柔軟性も備えています。
最近のアプリケーションではあまり一般的ではありませんが、コスト重視のデバイスや環境条件によって接着剤の使用が制限される場合には、依然としてエアギャップ接着が使用されているディスプレイもあります。エアギャップ ディスプレイは反射、ぎらつき、機械的損傷を受けやすいため、屋外、医療、産業用途にはあまり適していません。ただし、光学性能がそれほど重要ではない、単純な屋内モニターや低コストの民生用デバイスでは依然として許容される可能性があります。
一貫した光学性能と信頼性を実現するには、生産ワークフローを理解することが重要です。
ディスプレイとタッチパネルは貼り合わせる前に、欠陥、傷、汚れがないか厳格に検査されます。クリーニングには、静電気防止ワイプ、IPA 溶液、または超音波バスを使用したほこり、指紋、および油残留物の除去が含まれます。クリーンルーム条件または層流ベンチにより、気泡、光学的欠陥、接着不良の原因となる粒子汚染が最小限に抑えられます。接着剤の濡れや接着強度を向上させるために、プラズマやコロナ処理などの追加の表面処理を適用することもできます。
ウェットボンディング: 光学樹脂を均一に注入し、真空を利用したロールラミネートにより空気を閉じ込めずに均一に広げます。このプロセスは、多層ディスプレイまたは高精度産業用モニターに対して繰り返すことができます。
ドライボンディング： OCAシートはミクロンレベルの精度で位置合わせされ、ローラーがエアポケットを除去します。適切な位置合わせにより、端から端までの光学的な透明性と均一なタッチ応答が保証されます。大判ディスプレイやカスタム形状では、慎重にエッジをシールしたセグメント化された OCA アプリケーションが必要な場合があります。
接着剤は、制御された温度および UV または熱条件下で硬化されます。硬化プロファイルは非常に重要です。速すぎる硬化や不均一な硬化は、応力、反り、曇りの原因となる可能性があります。高粘度の樹脂や大型ディスプレイの場合、硬化サイクルの延長が必要になる場合があります。最新の製造ラインでは、正確な温度上昇と UV 強度制御を備えた自動オーブンを使用して、バッチ間で再現性のある結果を保証します。
接着後、ディスプレイは厳格な品質管理検査を受けます。
気泡と曇り: 軽微な欠陥であっても、光学性能が大幅に低下する可能性があります。高度な検査カメラまたは干渉法技術により、マイクロバブルや光学的不一致が検出されます。
MTF (変調伝達関数) および解像度テスト: シャープネスと画質が設計仕様と一致していることを確認します。
AR 検証: 反射防止コーティングが接着時に正しく機能することを確認します。一部の接着モジュールでは、反射率の低下を定量的に測定するために光散乱分析も行われます。
一般的な故障モードには、粒子による気泡、熱応力亀裂、時間の経過による黄変などがあります。早期検出とプロセス制御は、バッチレベルの障害の防止に役立ちます。
使用される材料と装置の精度は、貼り合わせディスプレイの性能に直接影響します。
シリコーン: 柔軟性があり、耐紫外線性に優れ、温度に敏感な用途に適しています。弾性率が低いため、大型ディスプレイや曲面ディスプレイへのストレスが軽減されます。
ウレタン： 粘着力が強く、光学的透明性に優れ、適度な柔軟性を有します。ウレタンは産業機械や交通機関などの屋外ディスプレイに広く使用されています。
エポキシ： 剛性と耐久性が高く、過酷な環境に適しています。エポキシは、高湿度や振動の多い条件でも優れた接着力を維持しますが、長期間の紫外線にさらされると黄変する可能性があります。
カバー ガラスの選択は、耐傷性、反射率、タッチ感度に影響します。化学強化ガラスまたは強化ガラスにより、機械的耐久性が向上します。アンチグレア (AG) コーティングが表面の反射を軽減し、指紋防止 (AF) コーティングがクリーンなタッチ性能を維持します。特殊コーティングにより、高輝度の屋外環境でのコントラストが向上したり、産業用途での耐久性が向上したりする可能性もあります。
高品質な接合には精密な設備が必要です。ラミネートローラー、バキュームテーブル、位置合わせ治具により、空気の巻き込みを防ぎ、接着剤の厚みを均一にします。プロセスの再現性を維持し、欠陥率を低減するには、ツールの定期的なメンテナンスと校正が不可欠です。通常、ベンダーのチェックリストには、粒子制御システム、ローラー圧力校正、接着剤とガラス表面の両方の検査プロトコルが含まれます。
熟練した技術者であっても、オプティカルボンディングには大きな課題があります。
予防: クリーンルーム環境、静電気防止ツール、表面の洗浄、湿度の管理が重要です。
修復: 小さな気泡はラミネート中に除去される可能性がありますが、大きな欠陥の場合は再作業が必要になります。自動画像検査により、欠陥を早期に特定して無駄を削減できます。
材料が異なれば、熱による膨張も異なります。接着剤の選択、硬化プロファイル、およびパネルの厚さの最適化により、亀裂、層間剥離、または反りの原因となる可能性のある応力が軽減されます。柔軟な接着剤と応力を軽減するラミネート技術を使用すると、製品の寿命を延ばすことができます。
ディスプレイは、光学的な透明性と接着性を維持するために、湿度、熱サイクル、UV 曝露などの加速テストを受けます。産業用および屋外用途向けに、耐振動性と耐衝撃性に関する追加のテストが実行されます。このような厳格なテストにより、最も要求の厳しい環境でもディスプレイが機能し続けることが保証されます。
タッチスクリーンのオプティカルボンディングは、ディスプレイの鮮明さ、耐久性、使いやすさを劇的に向上させる、正確で技術的に要求の高いプロセスです。正しい接着方法、接着材料、品質管理手順を選択することで、産業用、医療用、屋外用ディスプレイの最適なパフォーマンスが保証されます。 FANNAL は、社内のエンジニアリングと製造の専門知識を活用して、過酷な環境での長寿命アプリケーションに合わせた高度な OCR および OCA 技術を使用した接着モジュールを提供します。さらに詳細な情報、技術データシート、無料サンプルのリクエストについては、今すぐ お問い合わせください。 高品質の光学接着ソリューション の違いを体験してください。.
