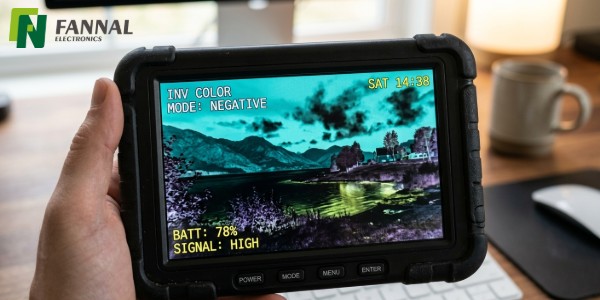

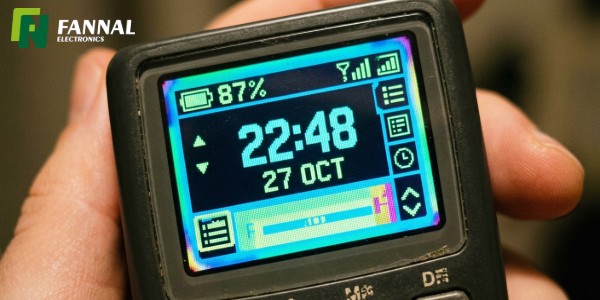

LCD ディスプレイの色反転とは何ですか?

LCD ディスプレイの色反転は基本的な駆動技術であり、液晶ピクセルに印加される電圧の極性を周期的に反転して直流 (DC) 電流の蓄積を防ぎます。

LCD 技術では、液晶分子は連続電流ではなく電場に応答します。一定の電圧が印加されると、時間の経過とともにイオン移動や電気化学的劣化が発生し、残像、不均一な経年変化、およびパネルの寿命の低下につながる可能性があります。

これを回避するために、ディスプレイ システムは、すべてのピクセルが時間の経過とともに正と負の交互の電圧を確実に受け取るようにします。安定した光出力を維持しながら、正味の電気的影響はほぼゼロの DC バイアスになります。

重要なのは、色反転はユーザーに見える「効果」ではなく、 TFT LCD システムに組み込まれ、タイミング コントローラー (TCON) とドライバー IC によって制御される内部駆動メカニズムであるということです。

LCD駆動回路で色反転はどのように機能しますか?

色反転は、電圧極性の切り替えをディスプレイのスキャンプロセスと同期させることによって機能します。

システム レベルでは、LCD モジュールはいくつかの主要コンポーネントで構成されます。

• タイミングコントローラー (TCON)

• ソースドライバーIC

• ゲートドライバーIC

• 液晶パネル

• VCOM基準電圧方式

反転プロセスは通常、次のように実装されます。

1. TCON はフレームとラインのタイミング信号を生成します。

2. ソースドライバは、入力された画像データに基づいて画素電圧を印加する。

3. これらの電圧の極性は、事前定義された反転スキームに従って交互に切り替わります。

4. VCOM 電圧は基準レベルとして機能し、ピクセル全体にバランスのとれた電荷分布を確保します。

実際には、使用される反転方法に応じて、各フレームまたは各走査線が、前のフレームと比較して逆の極性を伝送する場合があります。

この連続的な極性の変化により、液晶分子が一定の DC 電界にさらされることがなくなります。

LCD パネルが静電圧の代わりに色反転を使用するのはなぜですか?

液晶材料は電気化学的に敏感であるため、LCD パネルは静的な DC 電圧では動作できません。

DC バイアスが継続的に印加される場合:

• 液晶層内のイオンが移動し始める

• 電極界面で電荷の不均衡が蓄積する

• 画像の焼きつきやゴースト効果が現れる

• 長期にわたる材料の劣化が発生する

したがって、反転はオプションではなく、LCD 物理学の構造上の要件です。

さらに、反転により次のことが改善されます。

• 画素電極の電気的安定性

• 長期にわたる輝度の一貫性

• 工業用動作条件下でのパネル寿命

産業用および組み込みシステムの場合、長時間の稼働と過酷な環境条件により、これはさらに重要になります。

LCD 反転のさまざまなタイプ (ドット、ライン、カラム) とは何ですか?

LCD 反転は通常、次の 3 つの主なパターンで実装されます。

ドット反転

各ピクセルは市松模様のパターンで独立して極性を切り替えます。

• 最高の視覚的均一性

• ちらつきやアーティファクトの視認性が最も低い

• 高解像度および産業用ディスプレイで最も一般的に使用されています

ライン反転

極性はパネル全体でラインごとに切り替わります。

• 回路の複雑さの軽減

• 一部のグレーレベルでアーティファクトがわずかに目立つ

• コスト重視の設計で一般的

列の反転

極性は縦の列ごとに切り替わります。

• 一部のドライバー アーキテクチャでの最も単純な実装

• 垂直パターンアーチファクトが発生しやすくなる

• ハイエンド産業用途では稀

一般に、高解像度および高品質のパネルでは、均一な画質を維持するためにドット反転が必要になる傾向があります。

色の反転により、ちらつきやむらなどの表示の問題が発生するのはどのような場合ですか?

反転は必要な駆動メカニズムですが、不適切に実装すると、特に低グレーまたは高感度のアプリケーションで目に見えるアーティファクトが発生する可能性があります。

一般的な問題には次のようなものがあります。

• 低輝度レベルでちらつき

• チェッカーボードまたは垂直パターンの可視性

• ムラ状の輝度ムラ

• 高速トランジション時のリップルアーティファクト

これらの現象は、LCD パネルの材料自体が原因ではなく、電圧波形の不均衡、タイミングの不一致、またはシステム統合の不良によって引き起こされます。

産業環境では、EMI ノイズ、不安定な電源、または長いケーブル配線により、これらの問題がより顕著になる可能性があります。

産業用 LCD システムにおける異常な色反転の原因は何ですか?

異常な反転動作は通常、パネルの欠陥ではなく、システムレベルの統合の問題です。

主な原因は次のとおりです。

1. タイミング コントローラーの構成ミス

反転タイミングが正しくない場合や、フレーム/ライン同期信号間の不一致により、極性スイッチング パターンが歪む可能性があります。

2. PCB レイアウトと EMI 干渉

不適切な接地設計や、モーター、インバーター、または電源モジュールからの電磁干渉により、信号の整合性が損なわれる可能性があります。

3. 電源の不安定性

VDD または VCOM 基準電圧のリップルは、ピクセルの駆動バランスに直接影響します。

4. シグナルインテグリティの問題

長い配線配線、インピーダンスの不一致、または不十分なシールドにより、波形歪みが発生する可能性があります。

これらの要因が組み合わさることが多く、 組み込み産業システムにおける診断はより複雑になります。.

LCD 設計における色反転を最適化するにはどうすればよいですか?

色反転の最適化は、制作後の修正としてではなく、システム設計段階で考慮する必要があります。

主要なエンジニアリング戦略には次のようなものがあります。

• 解像度とピクセル密度に基づいて反転モードを選択する

• 高解像度または高均一性アプリケーションでのドット反転の使用

• 対称的な PCB レイアウトを確保して差動ノイズを低減

• 適切なフィルタリング設計による VCOM と電源レールの安定化

• システム統合時の TCON タイミング構成の検証

• 実際の動作条件下での EMI テストの実行

産業用および 屋外用アプリケーションの場合、反転設計は常に温度範囲、輝度要件、および EMI 環境とともに評価する必要があります。

色の反転、カラーシフト、バックライトの問題の違いは何ですか?

これら 3 つの表示現象はよく混同されますが、異なるシステム層に由来します。

色の反転

LCD駆動アーキテクチャにおける電圧極性切り替え機構。

カラーシフト

液晶配向とカラーフィルターの挙動の視野角依存性によって引き起こされる光学現象。

バックライトの問題

LED の経年劣化、導光板の欠陥、または拡散システムの不均衡によって生じる不均一な照明。

各問題にはまったく異なるハードウェアレベルのソリューションが必要となるため、正確な診断が重要です。

さまざまなアプリケーションに適切な反転方法を選択するにはどうすればよいでしょうか?

反転方法の選択は、アプリケーションの要件とシステムの制約によって異なります。

• 産業用 HMI システム: EMI の堅牢性と安定性を優先します

• 医療用ディスプレイ: 高い均一性とグレースケール精度が必要

• 自動車システム: 温度変化と振動に耐える必要がある

• 屋外機器: 連続運転での長期安定性が必要

実際には、反転の選択は、TFT パネルの選択、ドライバー IC の選択、およびシステム電源アーキテクチャと合わせて設計する必要があります。

結論

色反転は、TFT ディスプレイ システムの電気的安定性と長期信頼性を保証する基本的な LCD 駆動メカニズムです。

多くの場合、エンド ユーザーには見えませんが、その実装は画質、システムの安定性、パネルの寿命に直接影響します。

産業用および組み込みアプリケーションの場合、安定した高品質の表示パフォーマンスを実現するには、最適化されたシステム統合と組み合わせた適切な反転設計が不可欠です。

よくある質問

LCDディスプレイの色反転とは何ですか?

色反転は、DC バイアスを防止し、パネルの長期安定性を確保するために LCD 駆動システムで使用される電圧極性スイッチング技術です。

色の反転は欠陥ですか、それとも正常な動作ですか?

これは LCD 駆動アーキテクチャの正常かつ不可欠な機能であり、表示の欠陥ではありません。

不適切な色反転によりちらつきが発生するのはなぜですか?

ちらつきは通常、タイミングの不一致、電圧の不安定性、または極性切り替えの精度に影響を与える EMI 干渉によって発生します。

LCD ディスプレイで色反転を無効にできますか?

いいえ、ハードウェア駆動機構に組み込まれているため、ソフトウェア設定でオフにすることはできません。

産業用 LCD アプリケーションにはどの反転方法が最適ですか?

ドット反転は、均一性に優れ、視覚的なアーティファクトが軽減されるため、一般に好まれます。
