TFT対LCD対インセル: 本当の違いは何ですか?

ディスプレイ モジュールを検索したことがある場合は、 LCD , TFTや インセルなどの用語が ほぼ同じ意味で使用されているのを見たことがあるでしょう。

一部のサプライヤーは「 TFT ディスプレイ」を宣伝していますが、他のサプライヤーは「LCD ディスプレイ」を販売しています。スマートフォンの仕様には「インセル ディスプレイ」がよく記載されているため、多くの人が TFT、LCD、およびインセルが競合するディスプレイ テクノロジーであると考えています。

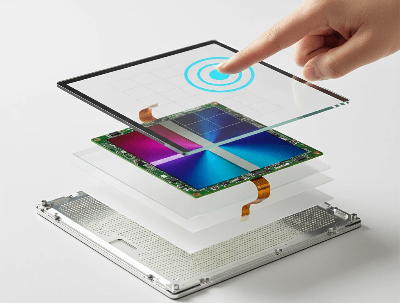

実際には、これらは ディスプレイ モジュールのさまざまな層を表します。.

• LCD は 画像の生成方法を定義します。

• TFT は 、LCD ピクセルの駆動方法を定義します。

• In-Cell は、 タッチ センサーがどのように統合されるかを定義します。

この違いを理解することは、エンジニアが仕様の間違いを回避し、アプリケーションに適切なディスプレイ アーキテクチャを選択するのに役立ちます。

液晶とは何ですか?

LCD (液晶ディスプレイ) は、産業用 HMI から医療機器、自動車のダッシュボードに至るまで、何百万もの製品で使用されている基礎的なディスプレイ技術です。

OLEDとは異なり、 LCDパネルは それ自体が発光しません。代わりに、液晶分子がバックライトから通過する光の量を調節して、可視画像を作成します。

一般的な LCD モジュールには次のものが含まれます。

• 液晶セル

• LEDバックライト

• 偏光子

• カラーフィルター（カラーディスプレイ用）

• ドライバーエレクトロニクス

LCD は画像形成技術のみを説明するため、ピクセルがどのように制御されるか、タッチ機能が含まれるかどうかについては何も述べられていません。

TFTとは何ですか?

TFT (薄膜トランジスタ) は、 最新の LCD パネルで使用されている アクティブ マトリクス駆動技術です。

各ピクセルは独自の薄膜トランジスタによって制御され、ディスプレイで次のことを実現できます。

• より高い解像度

• 応答時間の短縮

• コントラストの向上

• 画像の安定性の向上

これが、事実上すべての最新のカラー産業用ディスプレイが実際には TFT LCDである理由です。.

よくある誤解の 1 つは、TFT は LCD とは異なる種類のディスプレイであるということです。

そうではありません。

代わりに、TFT は LCD テクノロジーの実装の 1 つです。

この関係は次のように単純化できます。

LCD → 表示技術
TFT → LCD 内で使用される画素駆動方式

STN や FSTN などのパッシブ マトリックス LCD テクノロジも LCD ファミリに属しますが、使用する駆動方法が異なり、通常は解像度が低く、応答速度も遅くなります。

なぜ多くの人はTFTがLCDとは異なると考えるのでしょうか?

この混乱は主に、エンジニアリングの定義ではなく、マーケティング用語に起因しています。

歴史的に、モノクロ ディスプレイはパッシブ マトリックス LCD が多く使用されていましたが、ほぼすべてのカラー ディスプレイは TFT アクティブ マトリックス技術を採用していました。

結果として：

• 「LCD」は徐々に古いモノクロディスプレイと関連付けられるようになりました。

• 「TFT」は、現代のカラー ディスプレイの略語になりました。

ただし、技術的にはどちらも LCD です。

TFT パネルは、単に薄膜トランジスタを使用して各ピクセルを制御する LCD です。

現在、メーカーが「TFT ディスプレイ」を宣伝する場合、ほとんどの場合を指します。 、完全に異なるディスプレイ技術ではなく、 TFT LCD モジュール

インセルテクノロジーとは何ですか?

LCD や TFT とは異なり、 In-Cell はディスプレイ自体を記述しません。.

代わりに、 タッチセンサーがどのようにディスプレイモジュールに統合されるかについて説明します。.

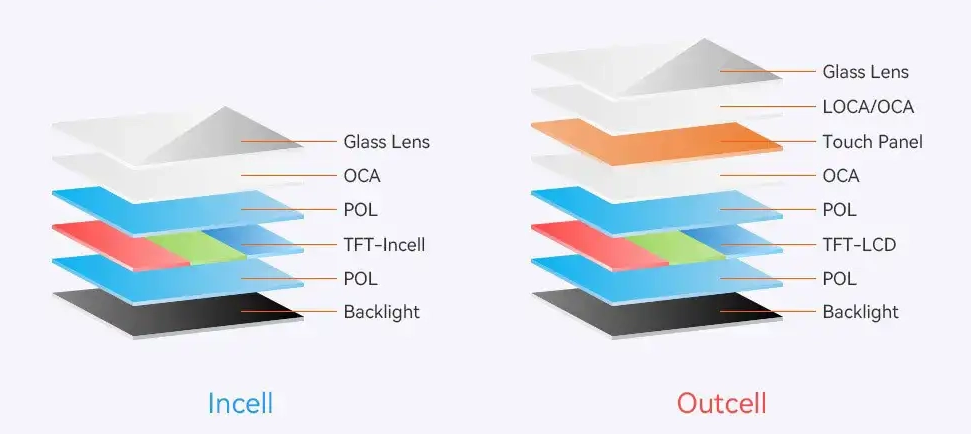

従来の タッチ ディスプレイでは、LCD パネルとタッチ パネルが別の層として製造されます。

インセル技術により、タッチ感知電極が LCD セルに直接統合されます。

従来のタッチ構造と比較して、このアプローチにはいくつかの利点があります。

• ディスプレイモジュールの薄型化

• 光学層の数が少ない

• より高い光透過率

• 総重量の軽減

ただし、LCD 内にタッチを統合すると製造の複雑さも増し、通常は LCD パネルとタッチ コントローラーの間のより緊密な調整が必要になります。

このため、In-Cell テクノロジーはスマートフォンやその他のスペースに制約のある民生用デバイスで広く使用されていますが、産業用機器では、柔軟性と耐久性を高めるために外部投影型静電容量 (PCAP) タッチ パネルが依然として一般的に使用されています。

LCD、TFT、およびインセルは競合する技術ではない

これらの用語を理解する最も簡単な方法の 1 つは、これらの用語がさまざまなエンジニアリングの質問に答えていることを認識することです。

これらはディスプレイ モジュールのさまざまな側面を説明するため、互いに代替するものではありません。

単一の製品は、 インセル タッチを備えた TFT LCDとして正確に説明できます。これは、3 つのテクノロジーすべてが同じディスプレイ アセンブリ内で連携して動作することを意味します。

TFT、LCD、およびインセルはどのように連携しますか?

各用語を個別に定義したので、次の問題は、それらが実際の表示モジュール内でどのように組み合わされるかです。

LCD、TFT、およびインセルは、異なる製品を表すのではなく、同じディスプレイ アーキテクチャの異なる側面を表します。

たとえば、スマートフォンのディスプレイは次のように記述できます。

In-Cell タッチ機能付き 6.5 インチ TFT LCD

この説明の各部分には異なる意味があります。

• LCD は 画像形成技術を指定します。

• TFT は 、LCD がピクセルの駆動にアクティブ マトリックス トランジスタ アレイを使用していることを示します。

• インセルと は、タッチ検出電極が LCD セルに統合されていることを意味します。

これらのテクノロジーは、競合するのではなく、相互に補完し合います。

この階層的な関係を理解すると、データシートを比較したり、ディスプレイのサプライヤーと技術要件を伝達したりすることがはるかに簡単になります。

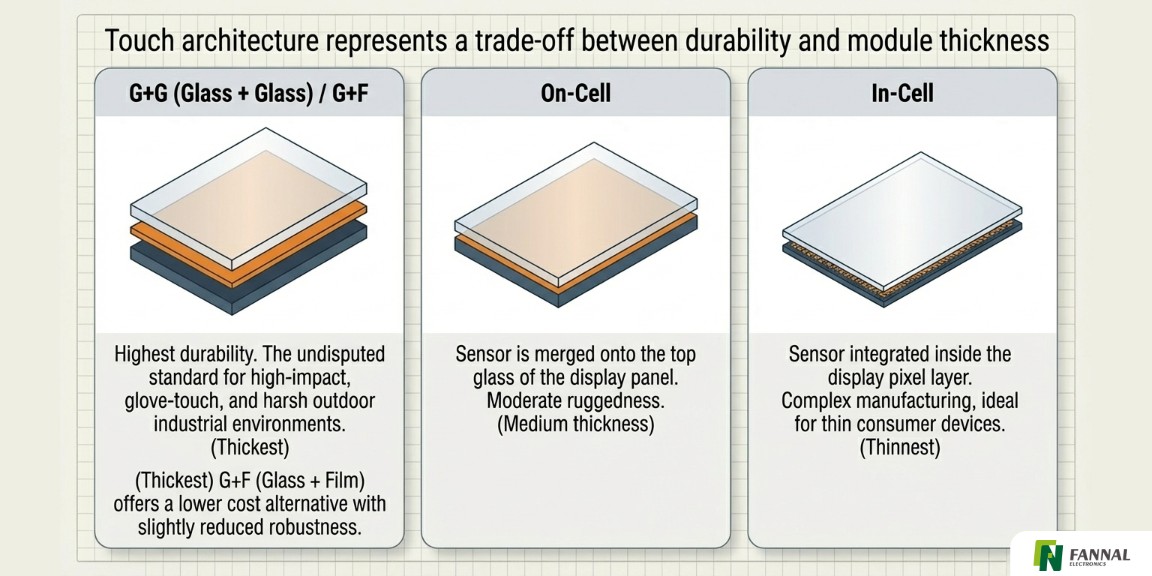

インセル vs オンセル vs G+G: 違いは何ですか?

In-Cell は TFT または LCD とよく比較されますが、より意味のある比較は、異なるタッチ統合方式間の比較です。

従来のタッチパネルと比較して、インセルテクノロジーは光インターフェースの数を減らし、モジュールの厚さを減らしながら光の透過率を向上させます。

ただし、これらの利点には、製造の複雑さの増加と、LCD パネルとタッチ コントローラー間の緊密な統合が伴います。

多くの工業製品では、可能な限り薄い設計を実現することよりも、全体的な信頼性、修理可能性、カスタマイズ性の方が依然として重要です。その結果、G+G 構造を使用した投影型静電容量方式 (PCAP) タッチ パネルが現在でも広く採用されています。

あなたのアプリケーションにとってどのテクノロジーが最も重要ですか?

各用語は、製品選択時に異なるエンジニアリングの質問に答えます。

ディスプレイのパフォーマンスを評価している場合は、次のような LCD テクノロジーとパネルの仕様に注目してください。

• 解決

• 輝度

• 視野角

• コントラスト比

• 動作温度

画質と応答性能を評価する場合は、次のような TFT パネルの特性に注意してください。

• IPS 、TN、または VA パネルの種類

• リフレッシュレート

• 応答時間

• 色の精度

機械的な統合を評価している場合は、タッチ アーキテクチャに注目してください。

• インセル

• オンセル

• G+G

• オプティカルボンディング

• カバーガラスの厚さ

1 つの仕様だけを見ても、ディスプレイがアプリケーションに適しているかどうかを判断するのに十分な情報が得られることはほとんどありません。

インセルは常に従来のタッチパネルより優れていますか?

必ずしもそうとは限りません。

In-Cell テクノロジーは、他のタッチ ソリューションよりも優れたパフォーマンスを発揮するのではなく、統合を最大限に高めるように設計されています。

その利点は次のとおりです。

• よりスリムなモジュール

• 軽量化

• 光透過率の向上

• 内部反射の低減

ただし、外部タッチ パネルは、多くの産業用途に重要な利点を提供し続けます。

In-Cell ディスプレイと比較して、G+G 投影型静電容量式タッチ パネルは通常、次の機能を提供します。

• 耐衝撃性の向上

• より簡単なカスタマイズ

• より厚いカバーガラスのサポート

• 手袋との適合性とウェットタッチ操作の向上

• タッチパネルが破損した場合のメンテナンスが容易

過酷な環境で動作する製品の場合、これらの特性がモジュールの薄型化によるメリットを上回ることがよくあります。

最適なソリューションは、最新のテクノロジーではなく、アプリケーションの優先順位によって決まります。

TFT、LCD、およびインセルに関するよくある誤解

エンジニアがディスプレイモジュールを選択し始めると、いくつかの誤解が繰り返し現れます。

「TFT は LCD よりも優れています。」

正しくない。

TFT は LCD 技術内で使用される駆動方式であり、競合するディスプレイ技術ではありません。

「インセル ディスプレイの画質は向上しています。」

必ずしもそうとは限りません。

画質は主に、LCD パネル、バックライト、オプティカルボンディング、キャリブレーションなどの要素に依存します。

In-Cell は主に、タッチ機能がディスプレイにどのように統合されるかを変更します。

「すべての TFT LCD にはセル内タッチ機能が搭載されています。」

いいえ。

ほとんどの産業用 TFT LCD モジュールは、特に堅牢性、柔軟性、またはカスタマイズが必要な場合に、依然として外部投影型静電容量式タッチ パネルを使用しています。

「In-Cell を選択すると、システム コストが自動的に削減されます。」

いつもではありません。

インセルではディスプレイ層の数が減りますが、多くの場合、より特殊なパネル製造とタッチ コントローラーとのより緊密な統合が必要になります。

生産量とカスタマイズ要件によっては、従来のタッチ構造の方が実際にはシステムの総コストが低くなる場合があります。

適切なディスプレイ アーキテクチャをどのように選択すればよいでしょうか?

TFT、LCD、またはインセルのいずれが「優れている」かを問うのではなく、ディスプレイ システムのどの側面がプロジェクトにとって最も重要であるかを特定する方が有益です。

一般的なガイドラインとしては次のとおりです。

• 画質、明るさ、環境要件に基づいて、 適切な LCD パネルを選択してください。

• 適切な TFT テクノロジーを選択して 、必要な視野角、応答速度、色のパフォーマンスを実現します。

• 機械設計、耐久性、厚さの制約に応じて タッチ統合方法 を決定します。

これらの要素を一緒に考慮すると、単一の仕様を個別に評価するよりも、よりバランスのとれたディスプレイ ソリューションが得られます。

結論

LCD、TFT、および In-Cell は、競合するディスプレイ テクノロジではありません。これらは、最新のディスプレイ モジュールのさまざまな層を表します。

LCD は 画像の生成方法を決定し、 TFT は ピクセルの駆動方法を制御し、 インセルは タッチ機能がディスプレイにどのように統合されるかを定義します。

これらの違いを理解することは、エンジニアがデータシートを正しく解釈し、要件をより明確に伝え、光学性能、機械的統合、信頼性、コストのバランスが取れたディスプレイ ソリューションを選択するのに役立ちます。

産業、医療、自動車、および組み込みアプリケーションでは、通常、単一の仕様だけに焦点を当てるよりも、ディスプレイ テクノロジとタッチ アーキテクチャの適切な組み合わせを選択することが重要です。

よくある質問

TFTとLCDの違いは何ですか?

LCD はディスプレイ技術であり、TFT は最新の LCD パネルのほとんどで使用されているアクティブ マトリクス駆動方式です。したがって、TFT ディスプレイは、別のディスプレイ技術ではなく、LCD の一種です。

インセルはLCDの一種ですか?

いいえ、In-Cell は、LCD セル内にタッチ センシング電極を埋め込むタッチ統合テクノロジです。基礎となる LCD テクノロジーは変更されません。

産業用アプリケーションには、インセルと G+G のどちらが適していますか?

それはアプリケーションによって異なります。 In-Cell はより薄いモジュールとより高い光透過率を提供しますが、G+G 投影型静電容量式タッチ パネルは一般に優れた耐久性、カスタマイズの柔軟性、および過酷な環境での厚いカバー ガラスのサポートを提供します。

TFT LCDには外部タッチパネルを搭載できますか?

はい。多くの産業用 TFT LCD モジュールは、セル内統合を使用する代わりに、TFT テクノロジーと外部投影型容量性 (PCAP) または抵抗膜タッチ パネルを組み合わせています。

TFT、LCD、および In-Cell がよく混同されるのはなぜですか?

これらの用語は、製品マーケティングにおいて、その役割を区別せずに頻繁に使用されるためです。 LCD はディスプレイ技術を表し、TFT はピクセル駆動方法を表し、In-Cell はタッチ統合アーキテクチャを表します。これらは、競合するテクノロジーではなく、同じディスプレイ システムの異なる部分を指します。
