AMOLED バンディング: 原因と最小限に抑える方法

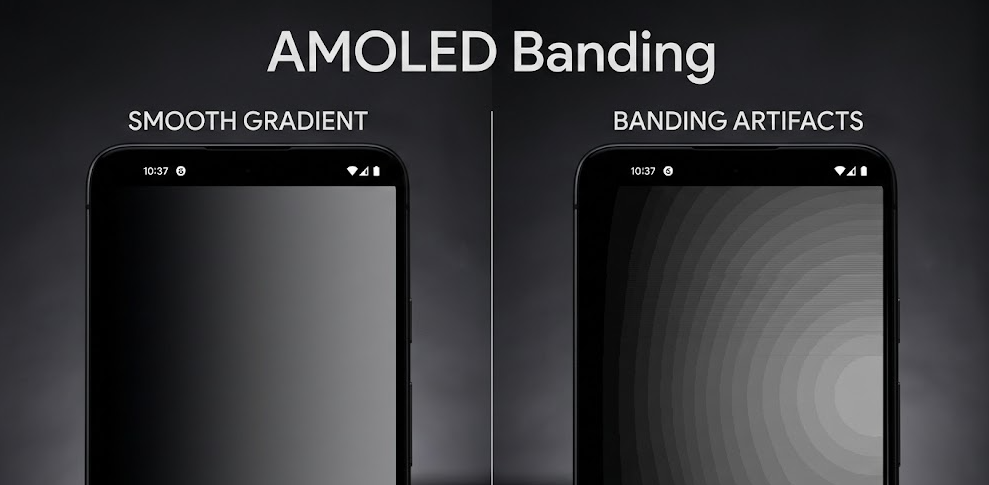

AMOLED バンディング は、ディスプレイ上に目に見える縦縞または横縞を特徴とする輝度の不均一現象で、低グレーまたは暗いシーン (1% ～ 20% グレースケール) で最も顕著です。一般的な欠陥とは異なり、 TFT バックプレーンのばらつき や OLED ピクセルの電気駆動の不一致が原因で発生します。バンディングを最小限に抑えるには、高精度の 経年変化補償アルゴリズム と、パネル全体で均一な明るさを確保するための最適化された電流駆動アーキテクチャが必要です。

AMOLED バンディングとは一体何ですか?

バンディングはの一種であり、 空間輝度変動 同一のデジタル入力値の下で、隣接するピクセル列または行がわずかに異なる輝度レベルを発します。

最も顕著に表れるのは次のとおりです。

• 低輝度時（黒に近い）

• 均一な灰色の背景に

• 遅いグラデーショントランジションの場合

• パネル経年劣化後

Mura とよく混同されますが、これらは同一ではありません。

• ムラ →全体的なムラ（シミ、白濁）

• バンディング → 構造化されたラインベースのバリエーション (通常は列揃え)

バンディングは通常、ランダムではなく体系的に発生します。

AMOLEDバンディングの根本原因

1️⃣ ピクセル電流の変動 (コアメカニズム)

AMOLED ピクセルは電流駆動デバイスです。

各サブピクセルの輝度は次のように決定されます。

OLEDの輝度 ∝ 駆動電流

小さなバリエーション:

• TFT閾値電圧(Vth)

• キャリアモビリティ

• チャネル長

• 蓄積コンデンサの精度

隣接するピクセル間の電流の偏差につながります。

高輝度では違いが隠蔽されます。
低電流 (低グレー) では、変化が認識できるようになります。

暗いシーンでバンディングがより目立つのはこのためです。

2️⃣ TFT バックプレーンの不均一性

ほとんどの AMOLED パネルは、LTPS または LTPO TFT バックプレーンを使用します。

変動性:

• レーザーアニール

• 酸化物層の厚さ

• 閾値電圧ドリフト

• 漏れ電流

列方向または行方向の輝度の不一致が発生します。

AMOLED には (LCD とは異なり) 拡散バックライト層がないため、これらの違いを隠すための光学的平均化メカニズムはありません。

3️⃣ 低いグレーガンマ感度

低いグレースケール レベルの場合:

• DACの解像度制限

• 量子化ステップ

• ディザリング戦略

視覚的に大きな影響を与えます。

5% グレーでの 1 LSB の偏差は、80% グレーでの誤差よりもはるかに目立ちます。

不適切なガンマ キャリブレーションにより、目に見えるバンディングが増幅されます。

4️⃣ 経年劣化と差次的劣化

OLED 材料は時間の経過とともに劣化します。

要因には次のようなものがあります。

• 青のサブピクセルの老化率

• 異なる使用パターン

• 静的 UI 領域

有機層の老化が不均一になると、輝度補償アルゴリズムが空間変動を完全に補正するのに苦労する可能性があります。

この経年劣化による不均一性は、古いパネルではバンディングとして現れることがよくあります。

IPS LCD に同様のバンディングがほとんど表示されないのはなぜですか?

IPS LCD は、ピクセル発光レベルで電流駆動ではなく、電圧駆動されます。

主な構造上の違い:

• OLED → 自発光ピクセル

• IPS → バックライトを共有した透過型ピクセル

バックライトは次の機能を提供します。

• 光拡散

• 軽い混合

• 空間的均一化

これは自然な均一性安定剤として機能します。

IPS ではバックライトのにじみや曇りが見られることがありますが、光学的平滑化により構造化された低グレーのバンディングはあまり発生しません。

AMOLED バンディングを軽減するにはどうすればよいですか?

メーカーはいくつかの緩和手法を適用しています。

画素補償回路

最新の AMOLED パネルは、6T1C またはそれ以上の高度な補償ピクセル構造を使用して、TFT しきい値の変動を相殺します。

工場出荷時の校正

パネルごとの均一性補正テーブルは製造時に適用されます。

経年劣化補償アルゴリズム

定期的な再キャリブレーション サイクル (特に TV やハイエンド パネル) により、現在の駆動値が調整されます。

ディザリングと時間平均化

低グレーのディザリングは目に見える段差を軽減しますが、調整が不十分な場合は微妙なちらつきが発生する可能性があります。

改良されたバックプレーン素材

LTPO バックプレーンは電力を削減し、安定性を向上させますが、均一性の一貫性は依然としてプロセス制御に大きく依存します。

AMOLED バンディングが問題になるのはどのような場合ですか?

バンディングは次の場合に重要になります。

• 医用画像ディスプレイ (低グレー診断)

• プロ仕様のカラーグレーディングモニター

• 車載用ナイトモード インターフェイス

• ダークテーマの産業用 HMI

純粋に動的なコンシューマ アプリケーションでは、多くの場合、あまり目立たなくなります。

暗い UI 背景が続く産業用アプリケーションでは、絶対的なコントラスト比よりも均一性の安定性が重要になります。

AMOLEDバンディングは欠陥ですか?

必ずしもそうとは限りません。

電流駆動の発光ディスプレイには、少量のバンディングがつきものです。次の場合にのみ欠陥になります。

• メーカーの許容範囲を超えています

• アプリケーションの使いやすさに支障をきたす

• 均一性仕様テストに合格しません

均一性は通常、次のように定量化されます。

• 輝度偏差パーセンテージ

• 列間の変動

• 低グレーでのデルタ E マッピング

よくある質問

Q1: AMOLED のバンディングは、低グレーのシーン (1% ～ 20% グレースケール) では独特に激しいのに、高輝度では見えないのはなぜですか?

A: 低グレースケールでは、サブピクセル駆動電流はマイクロアンペアスケールまで低下します。この最小レベルでは、TFT しきい値電圧 ( Vth ) の微視的な変動により、ピクセル間の電流に大きなパーセンテージの偏差が生じ、目に見える縞模様が形成されます。

Q2: LTPS/LTPO AMOLED パネルは、従来の IPS LCD よりも構造化バンディングが発生しやすいのはなぜですか?

A: IPS LCD は電圧駆動で、空間的な不均一性を自然にブレンドして平滑化する光学ディフューザーを備えた共有バックライトを使用します。一方、自発光型 AMOLED は生のピクセルレベルの電流の不一致を目に直接投影します。

Q3: 外部経年変化補償アルゴリズムにより、AMOLED の行/列バンディングを永久に除去できますか?

A: いいえ、キャリブレーション アルゴリズム (ムラ除去回路や 6T1C 回路など) は、視覚検出しきい値を下回る輝度分散のみをオフセットできます。 TFT バックプレーンの根本的な物理的不均一性や不均一な有機層の劣化を修正することはできません。

Q4: 医療診断または自動車用暗視インターフェースの場合、エンジニアはバンディングに関して AMOLED または IPS LCD を選択する必要がありますか?

A: 暗いシーンでの完璧な空間均一性と絶対的なグレースケール直線性を実現するには、IPS LCD がより安定したエンジニアリングの選択肢です。無限のコントラストと絶対的な黒レベルがアプリケーションに必須の場合にのみ、AMOLED を選択してください。

まとめ

AMOLED のバンディングは、単なる表面的な問題ではなく、電流駆動の発光ピクセルと TFT の ばらつきの物理学に根ざしています。

高度な補正技術により視認性は大幅に低下しますが、完全に排除することはできません。極度のグレースケール均一性と長期安定性が要求されるアプリケーションの場合、エンジニアは以下の点を考慮する必要があります。

• AMOLED の視覚的なコントラストの利点

• LCD テクノロジーの均一性の堅牢性と経時安定性

正しい選択は、マーケティング上の主張ではなく、 アプリケーションレベルの輝度許容要件に依存します。.
