COG から TPM へ: タッチ ディスプレイ モジュールの略語を理解する

タッチ ディスプレイ業界 に慣れていない場合は、COG、FOG、LCM、TPM などの略語が並ぶと混乱してしまうかもしれません。ディスプレイ モジュール メーカーとして、私たちはこれらの「業界の略語」をお客様やパートナーに説明することがよくあります。ここでは、ディスプレイ モジュールが裸のパネルから完全に機能するタッチ ディスプレイにどのように進化するかを理解するのに役立つ明確なガイドを示します。

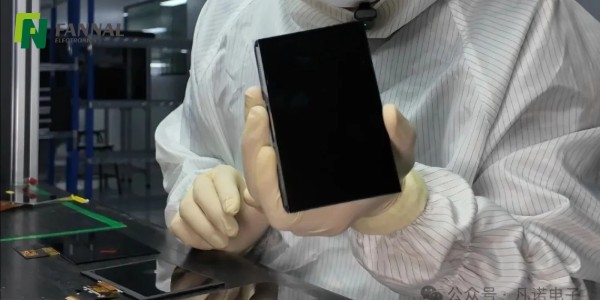

液晶パネルとは何ですか?

LCD パネルは 、ディスプレイ モジュールのコアとなるガラス基板です。
画像は表示されますが、ドライバーが搭載されていないため、単独で発光することはできません。これは、液晶分子を制御して光を変調する「電力のない脳」と考えてください。私たちのプロジェクトでは、これが他のすべての構築の基礎となります。

注: 最新のディスプレイのほとんどは、LCD パネルは実際には TFT LCD (薄膜トランジスタ LCD)です。 TFT は、薄膜トランジスタを使用して各ピクセルを個別に制御するアクティブ マトリックス技術の一種で、パッシブ LCD と比較して、より高い解像度、優れた画像安定性、およびより高速な応答を可能にします。
実際には、顧客が「LCD」と呼ぶ場合、通常は TFT LCD モジュールを意味します。.

COG（チップオングラス）とは何ですか?

COGとは、液晶ガラス上にドライバーICを直接実装する方式です。
これにより、パネルに実際に画像が表示されるようになります。車のダッシュボード、ウェアラブル デバイス、産業用スクリーンなどの小型モジュールに COG をよく使用します。コンパクトなサイズ、高速応答を実現し、スペースに制約のある設計に適合します。

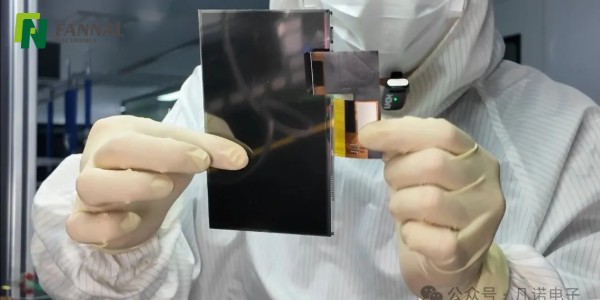

FOG（フィルム・オン・グラス）とは何ですか？

FOG とは COG と FPC (Flexible Print Circuit) を組み合わせたものを指します。
FPC はソフト ブリッジのように機能し、COG 信号と電源をメインボードに接続します。 FOG により、お客様は統合が容易になります。

注: その他の関連するパッケージング用語には、COF (Chip On Film)、COB (Chip On Board)、および TAB (Tape Automated Bonding) があり、それぞれ若干異なる機能があります。

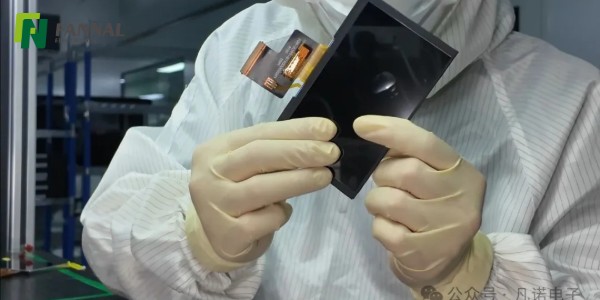

LCM（液晶モジュール）とは何ですか?

LCM は、LCD パネル、ドライバー IC、FPC、バックライト ユニット (BLU) を含む完全なディスプレイ モジュールです。
電源を接続すると画像が表示される、すぐに使えるディスプレイです。産業用および医療用モジュールを提供してきた当社の経験では、サイズや解像度などの LCM 仕様は、顧客が要求する重要なパラメータです。

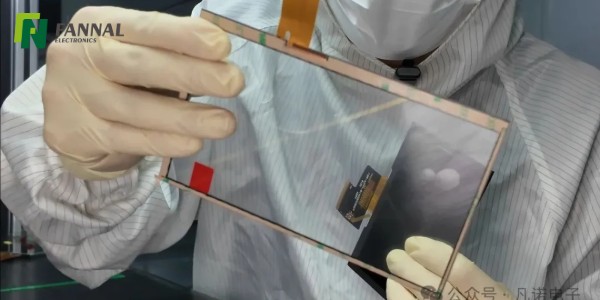

TP（タッチパネル）とは何ですか？

TP は、 指またはスタイラスによる入力を検出する タッチ パネルです。
一般的な構造には、G+G (ガラスカバー + ガラスセンサー) と G+F (ガラスカバー + フィルムセンサー) があります。選択はタッチ感、厚さ、コストに影響します。メーカーとして、対象用途に基づいてこれらの構造を評価します。

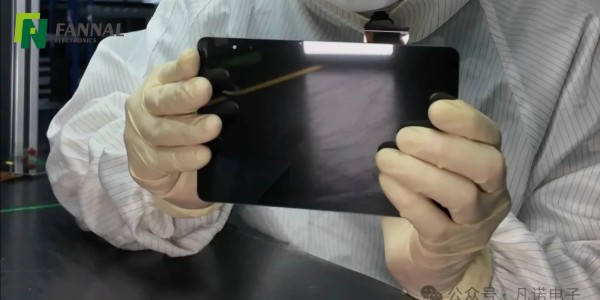

TPM（タッチパネルモジュール）とは何ですか?

TPM は、タッチ パネルと LCM を 1 つの統合ユニットに組み合わせます。
OCA や OCR などの当社は、自動車、医療、産業機器のインタラクティブなアプリケーション向けに TPM を設計し、信頼性と明瞭さを保証します。 光学接着方式 を使用して、TPM はディスプレイとタッチ機能の両方を提供します。

高集積プロジェクトの場合、TDDI (タッチおよびディスプレイ ドライバー統合) により、タッチ機能とディスプレイ機能を 1 つのチップに組み合わせることができます。産業用アプリケーションでは、安定性と柔軟性を維持するために個別の IC を好むことがよくあります。

タッチディスプレイモジュールのその他の一般用語

• COF (Chip On Film) – より大きなディスプレイ向けに柔軟性が向上

• COB (チップオンボード) – コスト効率は高いがサイズが大きい

• TAB (Tape Automated Bonding) – 古いボンディング方式

• TDDI(タッチおよびディスプレイドライバー統合) – タッチドライバーとディスプレイドライバーを 1 つのチップに統合します

これらの用語は、モジュールの設計と用語を理解するために知っておく価値があります。

概要: モジュール構造のフロー

タッチ ディスプレイ モジュールは通常、次のように進化します。

LCDパネル → COG → FOG → BLU → LCM → TP → オプティカルボンディング → TPM

各ステップで構造と機能が追加されます。このフローを理解すると、COG、FOG、LCM、TPM などの略語が単なる文字ではない理由がわかります。これらの略語は、メーカーとして当社が扱う実際のモジュールの機能と設計上の考慮事項を表しています。

よくある質問

Q: TPM にはオプティカルボンディングが必要ですか?

いいえ、ただし、ほとんどのアプリケーションではこれを強く推奨します。
オプティカルボンディング（OCA/OCR）はエアボンディングと比べて、反射を軽減し、コントラストを向上させ、耐久性を向上させます。屋外、医療、産業環境では、多くの場合、必須であると考えられています。

Q: TDDI と従来のタッチ ソリューションの違いは何ですか?

TDDI は、タッチおよびディスプレイ ドライバー機能を単一のチップに統合します。
これにより、コンポーネント数とモジュールの厚さが削減されます。ただし、産業用アプリケーションでは、柔軟性とシステムの安定性を高めるために、個別のタッチ IC とディスプレイ IC が依然として一般的に使用されています。

Q: 一部のディスプレイは日光の下で読みにくいのはなぜですか?

主な原因は明るさ不足と表面反射です。
バックライトの輝度 (nits) を高めるだけでなく、オプティカルボンディングと反射防止処理により、太陽光での可読性を大幅に向上させることができます。

Q: タッチ スクリーンは手袋や水をかけたままでも操作できますか?

はい、ただし、特定の設計と調整が必要です。
標準的な静電容量式タッチは手袋や湿気にはうまく反応しない可能性がありますが、コントローラーの調整とセンサーの設計により、特に産業用および医療機器において、手袋によるタッチと耐水性の操作が可能になります。

Q: 偏光子は TPM のどこにありますか?

偏光子は、タッチ パネルではなく、LCM 内の LCD パネルの一部です。
LCDガラスに取り付けられ、タッチパネルの下に位置し、光を制御し画像表示を可能にする重要な役割を果たします。
