FN0430D043A
FANNAL
4.3
60*104.25*2.43
-20〜70
-30〜80
マイピ
1200:1
480*800
無料
500
| 可用性ステータス: | |
|---|---|
| 数量: | |
4.3 インチのインセル TFT LCD ディスプレイは、 タッチ センシングを LCD セル構造に直接統合しているため、別個のタッチ パネルが不要です。この設計により、組み込みおよび産業用システムのモジュール プロファイルのスリム化、光学的透明性の向上、安定したタッチ パフォーマンスが可能になります。
解像度 480×800 の MIPI インターフェイス, と標準輝度 500 nit を備えたこのディスプレイは、応答性の高いタッチ入力と通常から高い周囲光条件下での鮮明な視認性を必要とするコンパクトなデバイスに最適です。ノーマリ ブラック ディスプレイ モード, 1200:1 のコントラスト比と 自由な視野方向により、 さまざまな設置方向でも一貫した画質が保証されます。
FANNAL の In-Cell Display シリーズの一部として設計されたこの 4.3 インチ モジュールは、統合のシンプルさ、ビジュアル パフォーマンス、長期安定性が重要な組み込みプラットフォームに信頼性が高く、スペース効率の高いソリューションを提供します。
重要な機能
セル内統合タッチ技術
タッチ センサーは LCD セル内に埋め込まれており、従来のアドオン タッチ ソリューションと比較して光学性能を向上させながら、ディスプレイ スタックの厚さを削減します。
コンパクトな組み込みインターフェース向けの480×800 解像度
垂直 480 × 800 の解像度は、ハンドヘルド デバイス、コントロール パネル、およびスペースに制約のある組み込みシステムの明確な UI レイアウトをサポートします。
最新の組み込みプラットフォーム向けの MIPI インターフェイス
MIPI インターフェイスにより、効率的な高速データ転送と、一般的に使用される組み込みプロセッサおよびシステムオンモジュールとの互換性が可能になります。
高コントラストのノーマリーブラック表示モード
標準的な1200 :1 のコントラスト比により、 より深い黒、読みやすさの向上、広い視野角にわたる安定した画質が実現します。
500 nits の標準的な明るさ
周囲光が高い屋内および制御された産業環境で信頼性の高い視認性を提供します。
自由な視聴方向
広くて柔軟な視野角により、取り付け方向に関係なく、一貫した表示パフォーマンスが可能になります。
小型・軽量なモジュール設計
インセルアーキテクチャにより全体の厚さが最小限に抑えられ、スリムなデバイス設計と簡素化されたシステム統合がサポートされます。

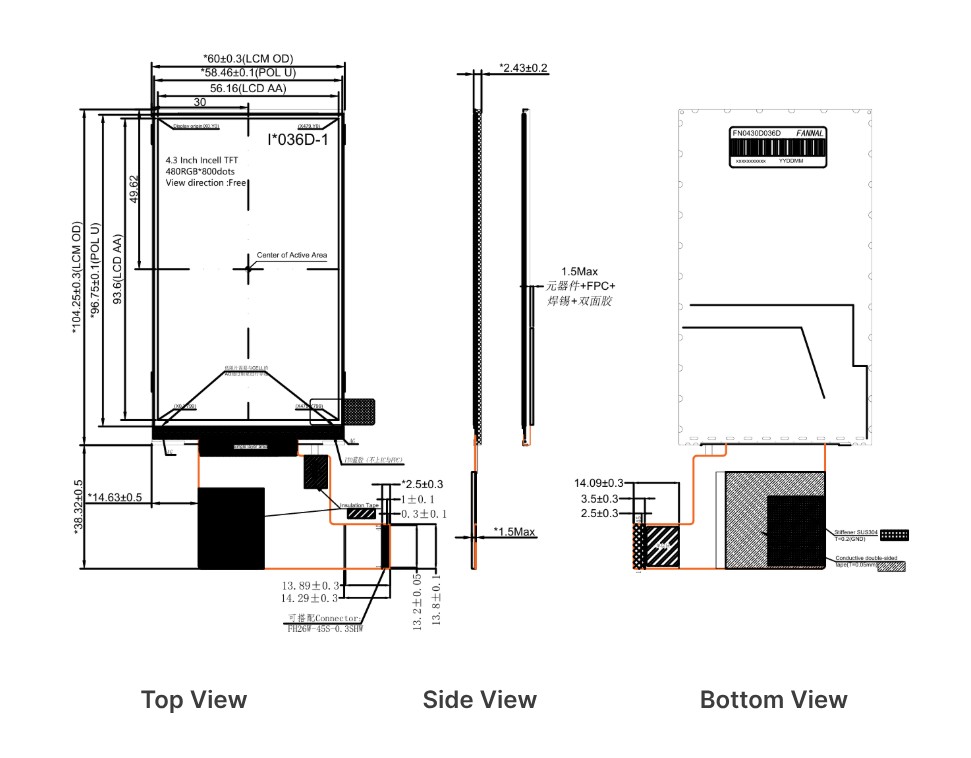

描画
仕様
カテゴリ | アイテム | 仕様 |
基本情報 | サイズ | 4.3インチ |
解決 | 480×800 | |
液晶タイプ | 透過型 | |
表示モード | 通常は黒です | |
表示方向 | フリー(全視野角) | |
光学仕様 | コントラスト比 | 1200:1 |
輝度 | 500 cd/m2 (標準) / 450 cd/m2 (最小) | |
均一 | 80% (最小) | |
ハードウェア | インタフェース | マイピ |
電源 | 3.3V | |
ドライバーIC | ILI9883C-X1 | |
信頼性 | 動作温度 | -20℃~+70℃ |
保管温度 | -30℃~+80℃ |
アプリケーション
コンパクトな産業用制御インターフェース
スペースが限られている小型のコントロール パネル、機械設定、機器ステータス インターフェイス用のタッチ対応ディスプレイ。
ハンドヘルド組み込みデバイス
応答性の高いタッチ インターフェイスとコンパクトなディスプレイ サイズを必要とする携帯端末、診断ツール、ハンドヘルド コントローラに最適です。
組み込み HMI システム
自動化機器、測定装置、システムコントローラーなどの組み込みヒューマンマシンインターフェースで使用されます。
医療および実験装置
明確な UI と安定した動作を必要とする非診断医療機器および検査機器向けのディスプレイとタッチ入力。
スマート端末とカスタム組み込みプラットフォーム
クリーンな機械設計を備えた統合タッチ ディスプレイを必要とするカスタマイズされた組み込みシステムに適しています。
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
![]() | ![]() | ![]() | ![]() |
カスタマイズ
• サイズ範囲: 1.77 インチ ~ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ~ 70°C)、自動車用 (-30 ~ 85°C)
• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、MIPI、LVDS、EDP
• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。
• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。
• 安定した画像伝送とパフォーマンスを実現する最適化された設計。
• 利用可能なサイズ: 最大 65"
• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計
• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート
• 動作温度:
工業用グレード: –20°C ~ +70°C
自動車グレード: –30°C ~ +85°
• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング
• 素材のオプション:
ガラス: 0.55mm~10.0mm
PMMA: 0.5mm~3.0mm
PC: 0.1mm~1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆
オプティカルボンディング | サイズ範囲 | メモ |
OCA | 最大15.6インチ | 大量生産のための 2 つの完全に自動化された生産ライン |
LOCA / OCR | 最大32インチ | 高コントラストと耐久性に優れています |
シリコーン | 最大32インチ | 頑丈な大型産業用途に最適 |
FANNALについて
2011 年に設立された FANNAL はタッチ ディスプレイ ソリューションのスペシャリストであり、高品質の製品と技術サービスを世界中に提供しています。当社は社内でカスタム ディスプレイ、PCAP タッチ スクリーン、光学接着を設計および製造しています。当社のソリューションは、産業、屋外、医療、自動車、その他のアプリケーションに役立ちます。
当社はによって財政的に支援され、急成長しているハイテク企業です。 、電子デバイスと組み込みコンピューティングのヨーロッパのリーダーである当社はSECO ISO 9001、ISO 14001、ISO 45001、ISO 13485、および IATF 16949 認証を取得しています。当社の製品は REACH および RoHS に準拠しており、ご要望に応じてテストレポートまたは宣言書を入手できます。
安定した品質とエンジニアリング サポートにより、FANNAL はお客様が競争力を維持し、世界中で製品を差別化できるよう支援します。
| 豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。 |
| ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス |
| グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート. |
| 強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。 |
| 信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。 |
| 品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。 |
品質管理
よくある質問
Q1: インセルタッチ技術とは何ですか?
インセル技術により、タッチ センシング層が LCD セルに直接統合され、別個のタッチ パネルが不要になります。これにより、従来のタッチ構造と比較して全体の厚さが軽減され、光学性能が向上します。
Q2: このディスプレイは屋外での使用に適していますか?
標準輝度が 500 nitのこのディスプレイは、屋内および制御された照明環境に適しています。屋外または直射日光の使用は、エンクロージャの設計とシステムレベルの保護によって異なります。
Q3: セル内の構造はタッチの精度や信頼性に影響しますか?
いいえ。インセル タッチ テクノロジは通常、タッチ センサーとディスプレイ ピクセル間の距離が短縮されるため、高速で安定したタッチ応答を提供します。
Q4: このディスプレイはどのようなインターフェースを使用していますか?
このモジュールは 、最新の組み込みプロセッサおよびシステムオンモジュールで一般的にサポートされているインターフェースの互換性はシステム設計時に確認する必要があります。MIPI インターフェイスを使用します。
Q5: この表示はカスタマイズできますか?
はい。輝度調整、視野角の最適化、インターフェース構成、表面処理などのディスプレイパラメータは、プロジェクトの要件に基づいて調整できます。
Q6: このディスプレイは、より大きなインセル ディスプレイ シリーズの一部ですか?
はい。この 4.3 インチ モジュールは、FANNAL の In-Cell Displays シリーズの一部であり、一貫した設計アプローチを使用して他のサイズや仕様に拡張できます。
