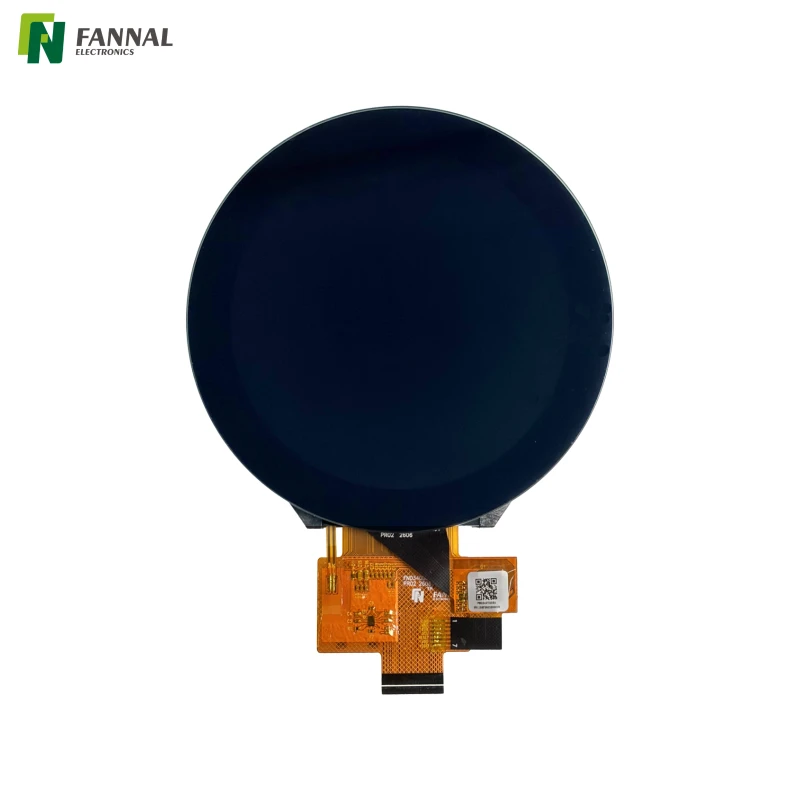

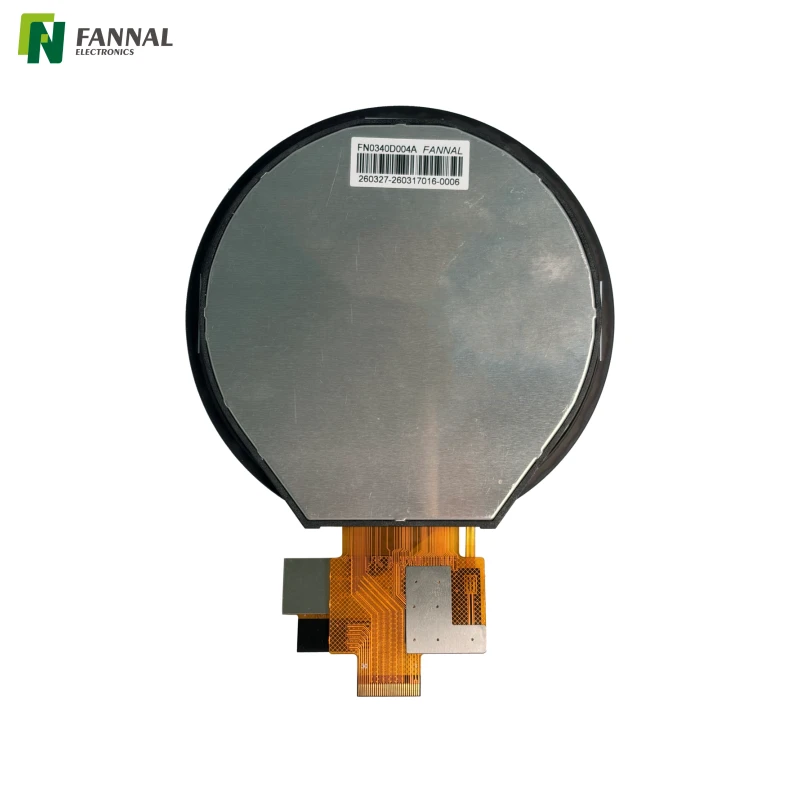

3.4インチ工業用ラウンドタッチディスプレイ

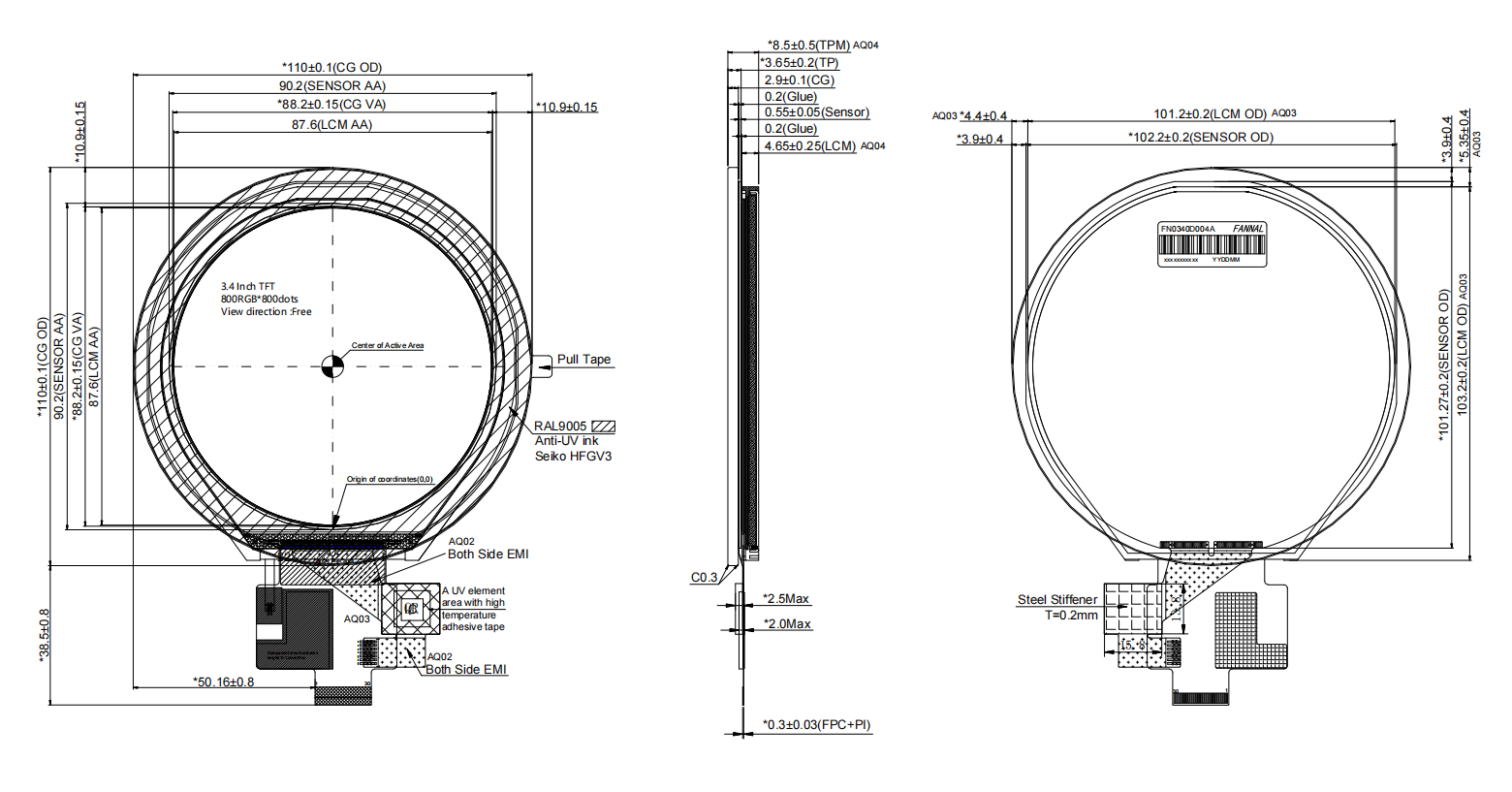

描画

仕様

アプリケーション

コンパクトHMI

円形ディスプレイは、従来の長方形のパネルよりも円形の画面の方がフィットするコンパクトな制御インターフェイスに使用できます。

計装とゲージ

その円形フォーマットは、ゲージスタイルのインターフェイス、ステータスインジケータ、測定ディスプレイ、計器パネルに自然に適しています。

産業機器

このモジュールは、タッチ入力と非長方形の表示形式が必要なコンパクトな産業機器、コントローラ、監視デバイスに統合できます。

プロフェッショナルおよび組み込みデバイス

ディスプレイは、特殊な組み込み機器、アクセス端末、制御装置、およびディスプレイの形状が機械設計またはユーザー インターフェイス設計の一部であるその他の製品にも考慮できます。

カスタム製品インターフェース

円形のフロント パネルまたはエンクロージャを備えた OEM 製品の場合、このモジュールは、標準的な長方形の LCD を中心に設計するのではなく、ディスプレイとタッチ機能を同じアセンブリに統合するための出発点となります。

カスタマイズ

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ ～ 15.6 インチ
• 信頼できるパネル パートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネル タイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチ チューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm～10.0mm
PMMA: 0.5mm～3.0mm
PC: 0.1mm～1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディング サービス

よくある質問

標準的な長方形のディスプレイではなく、丸いタッチ ディスプレイを選択するのはなぜですか?

主な理由は機構とインターフェースの設計です。円形ディスプレイは、長方形のスクリーンではスペースを無駄にしたり、筐体設計に妥協が必要となる円形のハウジング、計器パネル、計器、コンパクトな製品に自然にフィットします。

解像度が800×800ということは、ディスプレイが正方形ということですか？

No. 800 × 800 は TFT のピクセル解像度を表し、完成したディスプレイは円形の表示形式になります。正方形のピクセル マトリクスは、円形のディスプレイ形状が定義される基礎となる画像領域を提供します。

オプティカルボンディングは明るい環境での表示を改善しますか?

オプティカルボンディングにより、タッチパネルと LCD の間のエアギャップによって引き起こされる反射を軽減し、知覚されるコントラストを向上させることができます。それ自体ではディスプレイが太陽光で読める状態になるわけではありません。屋外で使用する場合は、光学スタック全体、カバーガラス、表面処理、視野角、周囲光を合わせて評価する必要があります。

この丸いディスプレイを製品に組み込む場合、どのような点に注意すればよいでしょうか?

エンクロージャは、 110 × 110 mm のモジュール外形、円形の表示領域、約 8.5 mm の総厚、およびディスプレイとタッチ接続の位置を考慮する必要があります。ホスト システムは、MIPI ディスプレイ インターフェイスと I²C タッチ インターフェイスもサポートする必要があります。カスタム エンクロージャの場合は、取り付け設計を最終決定する前に機械図面を確認する必要があります。
