1 つのメインボードで異なるサイズの TFT ディスプレイを駆動できるのはなぜですか?

多くの人は、ディスプレイのサイズが変更されると、メインボードも変更する必要があると考えています。

一見すると、それは合理的であるように思えます。

4.3 インチ TFT 、7 インチ ディスプレイ、および 10.1 インチ パネルは、まったく異なる製品に見えます。解像度が異なります。消費電力も異なります。FPC レイアウトも異なります。機械構造さえも無関係であることがよくあります。

しかし、産業用ディスプレイ プロジェクトでは、1 つのハードウェア プラットフォームが複数のディスプレイ サイズをサポートすることが実際には非常に一般的です。

メインボードの場合、通常、物理的なサイズは最も重要な要素ではないためです。

メインボードはディスプレイが 5" か 10.1" かを実際には気にしません。

これは、TFT 統合に関して最も誤解されている部分の 1 つです。

メインボードは実際には「7 インチの画面を駆動している」わけではありません。

実際に行うことは、画像信号を継続的に出力することです。

• RGBデータ

• hsync

• vsync

• de

• クロック

次に、ディスプレイはそれらの信号を受信し、そのタイミング要件に従って再構築します。

メインボードの観点から見ると、ディスプレイは単なる画像データを受信するデバイスです。

に限って：

• インターフェースは互換性があり、

• タイミングをサポートできる、

• 電圧ロジックが一致すると、

異なるディスプレイ サイズでも、同じハードウェア プラットフォームで動作する可能性があります。

これが、1 つのメインボードが複数のをサポートできる本当の理由です TFT LCDサイズ 。

TFT ディスプレイの互換性を実際に決定するものは何ですか?

実際には、互換性は通常、次の要素によって決まります。

• インターフェースの種類

• 解決

• タイミングパラメータ

• 電圧

• ピンの定義

• バックライトアーキテクチャ

• ドライバーの初期化

同じ物理サイズの 2 台のディスプレイでも異なるハードウェア サポートが必要な場合がある一方で、サイズの異なるディスプレイが同じプラットフォームを共有する場合があるのはこのためです。

サイズだけで互換性が決まるわけではありません。

マルチサイズのディスプレイ プラットフォームで RGB インターフェイスが一般的に使用される理由

多くの MCU および組み込み ARM プラットフォームがすでに RGB 出力をネイティブにサポートしているため、 産業用ディスプレイシステム では RGB が依然として一般的なソリューションです。

メーカーが標準化する場合:

• RGB 50PIN レイアウト

• 電圧ロジック

• バックライトインターフェース

• FPCマッピング

その場合、複数の TFT サイズが同じマザーボード アーキテクチャを共有できる可能性があります。

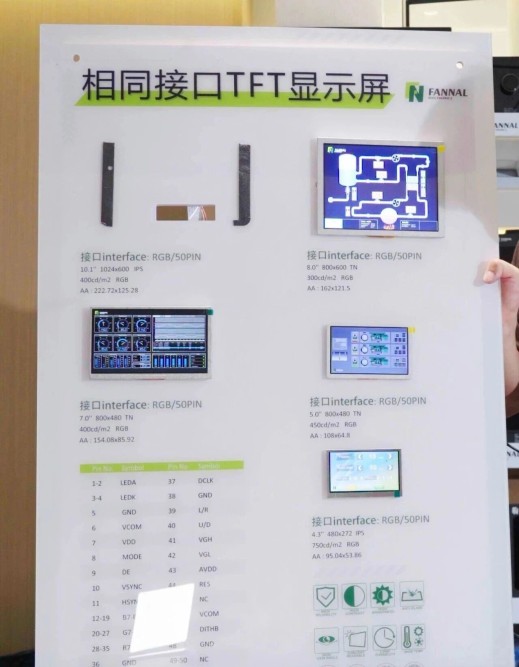

例えば：

• 4.3インチ 480×272 IPS

• 5インチ 800×480

• 7インチ 800×480

• 8インチ 800×600

• 10.1インチ 1024×600 IPS

すべて同じ RGB 50PIN インターフェイス エコシステムに適応させることができます。

すべてのエンジニアリング作業が不要になるわけではありませんが、再開発の労力を大幅に削減できます。

産業顧客がインターフェースの標準化を気にする理由

産業環境では、ディスプレイ自体は高価な部品ではないことがよくあります。

実際のコストは通常​​後から発生します。

• ソフトウェアの適応

• EMC検証

• 電力検証

• 構造の再設計

• 認定試験

• 長期メンテナンス

メインボードが変更されると、接続されている多くのシステムも再検証が必要になる場合があります。

このため、多くの産業用 OEM は現在、孤立した単一サイズの設計ではなく、再利用可能なディスプレイ プラットフォームを優先しています。

統合コネクタだからといって、すべてがプラグ アンド プレイになるわけではありません

ここで、実際のプロジェクトはさらに複雑になります。

ディスプレイが同じ RGB コネクタを共有している場合でも、次の点で異なる場合があります。

• タイミング要件

• ピクセルクロック

• バックライト電流

• EMI動作

• 初期化シーケンス

解像度が高くなると、必要な帯域幅も増加します。

480×272 のディスプレイをスムーズに実行するコントローラーは、特にすでに通信プロトコル、データ取得、またはカメラ入力を同時に処理しているシステムでは、1024×600 の UI では苦労する可能性があります。

実際の産業システムでは:

「画像を表示できます。」
「
長期的に安定した状態を維持できる」

多くの場合、それらは非常に異なるエンジニアリング目標になります。

大型ディスプレイは通常、単なる機械的な変更以上のものを生み出します

大型の TFT は、小型の TFT を単に拡大したものではありません。

多くの場合、大型ディスプレイでは次のような問題も発生します。

• バックライトの消費電力が高い

• より多くの発熱

• EMIリスクの増加

• 追加の電源ストレス

• より長い信号ルーティングの課題

これらの問題は、最初の立ち上げ時ではなく、後の信頼性テスト中に現れることがよくあります。

特に屋外アプリケーションや 高輝度システムでは、コネクタの互換性自体よりも熱的および電気的マージンがはるかに重要になります。

これが家庭用電化製品よりも産業機器において重要である理由

消費者向けデバイスはすぐに置き換えられます。

産業用機器はそうではありません。

多くの産業システムは何年にもわたって、場合によっては 10 年以上にわたって使用され続けます。その間:

• ディスプレイが陳腐化する可能性がありますので、

• 製品にはアップグレード バージョンが提供される場合があります。

• または、顧客が複数の画面サイズのバリエーションを要求する場合もあります。

標準化された表示インターフェイスにより、これらの移行が大幅に簡単になります。

そのため、産業用 HMI システム、医療機器、組み込み機器プラットフォームにおいて、インターフェースの標準化がますます重要になっています。

よくある質問

コネクタに互換性がある場合でも、一部のディスプレイがちらつくのはなぜですか?

多くの場合、問題はコネクタ自体ではなく、タイミングの不一致または不安定なクロック信号に関連しています。

信号の整合性の問題は、ケーブルの長さまたは解像度が増加するにつれてより顕著になります。

同じ RGB インターフェイスで TN パネルと IPS パネルの両方をサポートできますか?

はい、ただし、表示品質と視聴動作は大幅に異なります。

インターフェースは信号の送信のみを処理します。パネル技術は依然として視野角、コントラスト、色の一貫性に影響を与えます。

大型の TFT ディスプレイでは、より強力な電力設計が必要になることが多いのはなぜですか?

通常、大型のパネルではより多くのバックライト LED が使用されるため、特に高輝度の産業用アプリケーションでは、電流需要と熱負荷が増加します。

ディスプレイの互換性は主にハードウェアの問題ですか?

完全にではありません。

多くの組み込みシステムでは、ソフトウェアのタイミング設定とドライバーの初期化が電気接続自体と同じくらい重要です。

産業顧客がプラットフォームベースのディスプレイ設計を好むのはなぜですか?

なぜなら、認定された産業用プラットフォームの再設計は、通常、ディスプレイ自体を交換するよりもはるかに高価だからです。

多くの場合、再開発作業を削減することは、パネルのコストを削減することよりも価値があります。
