船舶用ディスプレイ: 船舶用制御システムの主要な要件

船舶用制御ディスプレイは 、太陽光、塩水噴霧、湿気、紫外線、温度変化、振動、湿気がディスプレイの可読性とタッチ パフォーマンスの両方に影響を与える可能性がある環境で動作します。

このため、船舶用ディスプレイの選択には、高輝度 LCD を選択するだけでは不十分です。光学性能、タッチ応答、環境条件、機械的統合を合わせて考慮する必要があります。

海洋ディスプレイは何が違うのでしょうか?

海洋制御システムは、一般的な屋内産業用途よりもはるかに厳しい条件にさらされる可能性があります。

設置場所と船舶によっては、海洋ディスプレイは次の環境で動作する必要がある場合があります。

• 強い直射日光と周囲の反射光

• 継続的な塩水噴霧と高湿度

• 長期間の紫外線暴露

• 幅広い温度変動

• 振動とダイナミックな動き

• 濡れた表面または手袋をした状態での作業

• 偏光サングラスをかけた状態での操作

これらの状態は、ディスプレイの光学性能とタッチ操作の信頼性の両方に影響を与える可能性があります。したがって、船舶用ディスプレイは、単一の仕様ではなく、実際の動作環境に基づいて設計する必要があります。

海洋ディスプレイの 太陽光下での可読性

直射日光は海洋ディスプレイにとって最も重要な光学的課題の 1 つです。周囲光が強いと、特にディスプレイ表面から光が反射した場合、知覚されるコントラストが低下し、情報が読みにくくなることがあります。

高い輝度とコントラスト

ディスプレイの輝度が高いと、強い周囲光の下でも視認性を維持できますが、明るさだけで屋外での読みやすさが決まるわけではありません。

コントラストは、テキスト、グラフィックス、およびコントロール情報を背景からどれだけ明確に区別できるかにも影響します。したがって、必要な輝度とコントラストは、実際の照明環境や観察条件に応じて評価する必要があります。

表面反射の低減

カバーガラスやその他のディスプレイ表面からの反射により、直射日光下では知覚される画像の鮮明さが低下する可能性があります。

アプリケーションに応じて、以下の適切な組み合わせによってディスプレイの読みやすさを向上させることができます。

• カバーガラスの選択

• アンチグレア (AG) または反射防止 (AR) 処理

• オプティカルボンディング

• ディスプレイのコントラストと輝度

• 適切な視野角

したがって、光学構造は、LCD の明るさだけで評価するのではなく、完全なシステムとして評価する必要があります。

偏光サングラスの遮光対策

海洋オペレーターは、太陽光や反射する水面からのまぶしさを軽減するために、偏光サングラスを頻繁に着用する場合があります。

ディスプレイの偏光特性によっては、偏光サングラスは知覚される明るさに影響を与え、特定の視野角で画面の一部が暗く見える場合があります。これは、屋外の海洋制御インターフェイスにとって、ユーザビリティに関する重大な問題になる可能性があります。

したがって、海洋ディスプレイの選択では、次の点を考慮する必要があります。

• LCDの偏光特性

• 視野角

• 光学構造

• ディスプレイの向き

• 偏光サングラスとの互換性

耐ブラックアウト性能は、単一のディスプレイ仕様から推測されるのではなく、動作中に予想される実際の表示条件の下で評価される必要があります。

海洋ディスプレイにおける光学接着

光学的接着は、 海洋ディスプレイの光学的および機械的構造の重要な部分となり得ます。

内部反射の低減

LCD、タッチ センサー、およびカバー ガラス間の空隙により、特に強い周囲光の下で内部反射が発生する可能性があります。

光学接着によりエアギャップが光学接着層に置き換えられ、内部反射が低減され、知覚される画像の鮮明さが向上します。

これは、直射日光下でもディスプレイを読み取れる状態に保つ必要がある場合に特に役立ちます。

長期にわたる表示の信頼性をサポート

ディスプレイスタックは、長期の海洋運用中に予想される環境条件にも耐える必要があります。

使用されるディスプレイの構造と材料に応じて、光学接着は内部の曇りに関連するリスクを軽減し、ディスプレイ層の統合を向上させるのに役立ちます。

材料の選択、接着剤の選択、および全体的な光学構造は、光学接着を個別のコンポーネントとして扱うのではなく、一緒に評価する必要があります。

海洋環境におけるタッチパフォーマンス

船舶用タッチスクリーンは、船舶が移動しているとき、ディスプレイ表面が濡れているとき、またはオペレータが手袋を着用しているときにも応答性を維持する必要がある場合があります。

ウェットタッチ操作

タッチ表面に水や湿気があると、静電容量式タッチ検出に影響を与える可能性があります。

したがって、船舶用タッチディスプレイの場合、特に使用中に水や湿気が存在する可能性がある場合には、意図した動作条件に従ってタッチセンサーの構造とコントローラーの調整を評価する必要があります。

グローブタッチ

オペレーターは手袋を着用したままディスプレイを操作する必要がある場合があります。

タッチ感度は、タッチ センサー、カバー ガラス、コントローラー、システム構成などの要因によって異なります。手袋をしたまま操作できるタッチスクリーンを設計するときは、これらのコンポーネントを一緒に考慮する必要があります。

振動下でも安定したタッチ

海洋機器は動作中に振動や動的な動きを経験することがあります。

船舶用タッチスクリーンは、最終用途で予想される振動条件下で安定した正確なタッチ応答を維持する必要があります。したがって、タッチ性能は機械構造や設置環境と合わせて評価する必要があります。

海洋ディスプレイの環境要件

海洋用ディスプレイは、屋内機器が遭遇する環境とは大きく異なる環境条件にさらされる可能性があります。

塩水噴霧と高湿度

塩水噴霧や高湿度に継続的にさらされると、ディスプレイ モジュールの材料と組み立てにさらなる要求が課される可能性があります。

カバー素材、接着剤、タッチ構造、その他の露出したコンポーネントや環境に敏感なコンポーネントは、予想される海洋環境に応じて選択する必要があります。

動作温度

海洋機器はさまざまな気候地域や設置場所で動作する可能性があり、その結果、大幅な温度変動が発生します。

必要な動作温度範囲は、実際の用途に応じて定義する必要があります。次に、LCD、タッチパネル、接着剤、およびその他のコンポーネントを、目標温度範囲に対して評価する必要があります。

長期間の紫外線暴露

屋外環境に設置された海洋用ディスプレイは、長期間紫外線にさらされる可能性があります。

長期間の UV 暴露は、暴露された材料や光学コンポーネントに影響を与える可能性があります。したがって、カバー素材、光学フィルム、接着剤、およびその他の関連コンポーネントは、予想される屋外暴露を念頭に置いて選択する必要があります。

船舶用ディスプレイ用途

海洋ディスプレイは、次のようなさまざまな制御および監視システムで使用できます。

• スラスタ制御システム

• スタビライザー制御システム

• 船舶用制御盤

• ナビゲーションおよびモニタリングインターフェイス

• エンジンと機器の制御

• ヨットおよびレクリエーション船の制御

必要なディスプレイ構成は、設置場所、照明環境、オペレーターの要件、および環境条件によって大きく異なる場合があります。

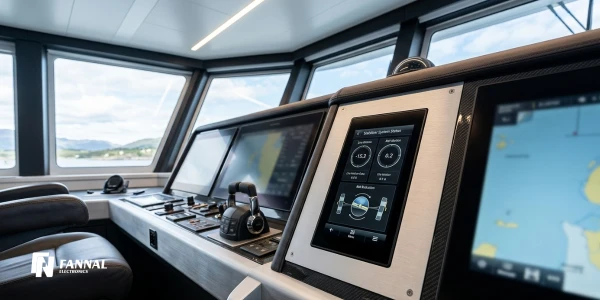

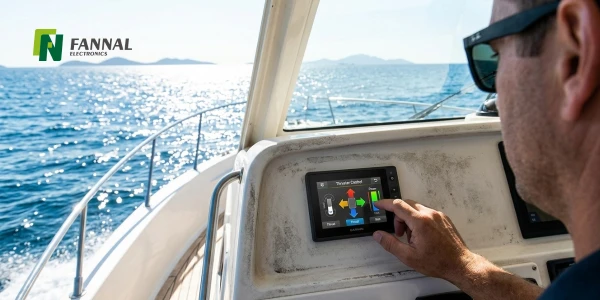

FANNAL 海洋制御ディスプレイの導入事例

FANNAL は、太陽光による可読性、環境耐久性、信頼性の高いタッチ操作が重要な要件となる船舶制御システム向けにカスタマイズされたタッチ ディスプレイ ソリューションを開発しました。

3.5 インチのスラスター制御ディスプレイ

スラスター制御ディスプレイは、厳しい屋外および海洋の動作条件を中心に設計されており、次のような機能が備わっています。

• 解像度320×240

• 1000ニトの明るさ

• 停電防止設計

• 1.1mm AGカバーガラス

• OCAフルオプティカルボンディング

• -20°C ～ +70°C の動作温度

4.3 インチのスタビライザー コントロール ディスプレイ

スタビライザー コントロール ディスプレイは、次のようなさまざまな光学要件と環境要件に合わせて構成されました。

• 解像度480×800

• IPSディスプレイ

• Blanview テクノロジー

• ゴリラガラス

• OCAフルオプティカルボンディング

• -30°C ～ +80°C の動作温度

これらのソリューションは、海洋制御システムの特定の光学的、接触的、環境的、機械的要件に基づいて開発されました。

ケーススタディ全体を読む → 海洋制御ディスプレイ ソリューション

マリンディスプレイの選び方

船舶用ディスプレイの選択は、事前定義されたディスプレイ仕様ではなく、実際の動作環境から始める必要があります。

1. 照明環境を定義する

ディスプレイが直射日光、反射光、屋内条件、または昼夜の変化する環境にさらされるかどうかを考慮してください。

2. 光学要件を定義する

ターゲットの輝度、コントラスト、表面反射、視野角、カバーガラス、光学処理、偏光サングラスとの互換性を考慮します。

3. タッチ要件を定義する

ディスプレイが素手、濡れた操作、または手袋をしたままの操作をサポートする必要があるかどうか、また振動や動きの下で安定したタッチ パフォーマンスが必要かどうかを決定します。

4. 環境条件を定義する

設置場所で予想される動作温度、湿度、塩水噴霧、紫外線曝露、その他の環境条件を特定します。

5. 表示構造を定義する

最終的なディスプレイ構成には、LCD、タッチ センサー、カバー ガラス、AG/AR 処理、オプティカル ボンディング、FPC、インターフェイス、および機械的統合が含まれる場合があります。

したがって、船舶用ディスプレイは、単一のディスプレイ仕様ではなく、完全な動作環境に従って指定する必要があります。

よくある質問

マリンディスプレイとは何ですか？

船舶用ディスプレイは、船舶制御、監視、ナビゲーション、機器インターフェースなどの海洋用途向けに設計されたディスプレイ モジュールまたはディスプレイ システムです。その構成は通常、アプリケーションの光学的、タッチ的、環境的、機械的要件に従って選択されます。

ディスプレイが海洋用途に適している理由は何ですか?

船舶用ディスプレイでは、強い日光、表面反射、塩水噴霧、湿度、紫外線暴露、温度変化、振動、濡れた状態または手袋をした状態でのタッチ操作に対処する必要がある場合があります。特定の要件は、設置環境とアプリケーションによって異なります。

太陽光の下でも海洋ディスプレイを読み取れるようにするにはどうすればよいでしょうか?

太陽光下での可読性は、ディスプレイの輝度、コントラスト、反射制御、カバーガラス、光学処理、視野角、光学接着を適切に組み合わせることで改善できます。屋外での視認性は明るさだけでは決まりません。

マリンタッチディスプレイは濡れた手や手袋をした手でも操作できますか?

はい、マリンタッチディスプレイは濡れた状態でも手袋をしたままでも操作できるように設定できます。タッチ センサーの設計、カバー ガラス、コントローラーの調整、および意図された動作条件はすべて、タッチのパフォーマンスに影響します。

海洋ディスプレイにオプティカルボンディングが使用されるのはなぜですか?

光学的結合により、ディスプレイ層間の空隙によって生じる内部反射が軽減され、知覚される画像の鮮明さが向上します。ディスプレイの構造と材料によっては、内部の曇りに関連するリスクを軽減し、ディスプレイ全体の統合を向上させるのにも役立ちます。

結論

海洋ディスプレイの要件は、明るさと解像度だけにとどまりません。太陽光の可読性、偏光サングラスとの互換性、タッチ性能、塩水噴霧、湿度、紫外線暴露、温度、振動はすべて、船舶用制御ディスプレイのパフォーマンスに影響を与える可能性があります。

カスタム海洋アプリケーションの場合、LCD、タッチ パネル、カバー ガラス、光学接着、およびディスプレイ モジュール全体を定義する際に、これらの要件を合わせて評価する必要があります。
