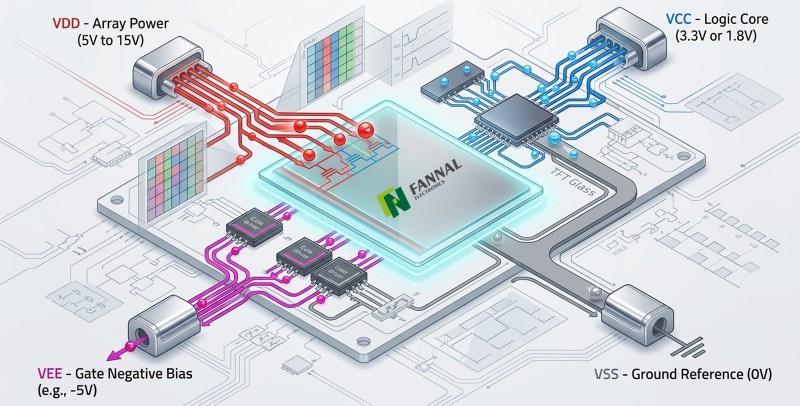

TFTディスプレイにおけるVCC対VDD対VSS対VEE

エンジニアが初めて TFT ディスプレイのデータシートを確認するとき、 VCC、VDD、VSS、VEE、AVDD、VGH、VGL などの電源ラベルに遭遇することがあります。.

これらの名前は交換可能に見えますが、必ずしも同じ電気的機能を指すわけではありません。さらに重要なのは、 電源の命名規則がディスプレイ メーカーやドライバー IC 間で共通ではないことです。.

TFT ディスプレイは、デジタル ロジック、アナログ回路、ゲート駆動、共通電極制御、およびバックライト動作に別個の電圧レールを使用する場合があります。正確な電圧レベルと電源アーキテクチャは、パネルとそのドライバー電子機器によって異なります。

これらのラベルを理解すると、ディスプレイの統合が容易になりますが、名前自体をメーカーのデータシートの代わりに使用しないでください。

VCC、VDD、VSS、VEE とは何を意味しますか?

この用語は、さまざまな電子回路技術に歴史的なルーツがあります。ただし、最新の表示システムでは、その実際の意味は異なる場合があります。

役に立つ出発点は次のとおりです。

これらは 一般的な慣例であり、普遍的な定義ではありません.

たとえば、特定の TFT モジュールはメイン モジュール電源として VCC を使用し、別のモジュールは同じタイプの入力に VDD を使用する場合があります。 VEE は、あるディスプレイ アーキテクチャには存在しても、別のディスプレイ アーキテクチャにはまったく存在しない場合があります。

データシートの実際のピン定義と電圧要件が常に優先されます。

VCC

VCC は 通常、正の電源を指します。

この名前はバイポーラ トランジスタの用語に由来しており、2 番目の文字はコレクタ電源に関係しています。時間が経つにつれて、VCC は正電圧レールのラベルとして広く使用されるようになりました。

ディスプレイ システムでは、VCC は次の目的で使用されます。

• メインモジュールの電源

• コントローラーボードの電源

• 関連回路への正電源

実際の電圧はモジュール間で大きく異なる場合があります。したがって、 というラベルが付いたピンを見ても、 VCC そのピンを 3.3 V、5 V、または別の電圧に接続する必要があるかどうかはわかりません。

指定された電圧範囲はデータシートで確認する必要があります。

VDD

VDD は一般に、デジタルまたは MOS ベースの回路に関連する正電源として使用されます。

TFT ディスプレイ モジュールでは、VDD は次のような機能を提供します。

• ドライバーICロジック

• インターフェース回路

• タイミングおよび制御回路

• 内部デジタル機能

最近のディスプレイ モジュールは比較的低いロジック電圧を使用することが多いですが、実際の VDD 要件はドライバー IC とモジュールの設計によって決まります。

重要な点は、 VDD は特定の電圧を普遍的に意味するものではないということです。.

あるモジュールは 1.8 V、別のモジュールは 2.8 V または 3.3 V を指定し、別のモジュールはまったく異なる電源アーキテクチャを使用する場合があります。

VSS

VSS は 通常、グランドまたは基準電源レールを表します。

これは、他の電圧や信号を測定するための電気基準を提供します。

TFT ディスプレイ システムでは、電源と信号の整合性の両方のために、適切な VSS 接続が不可欠です。

アース接続が正しくない、または不安定であると、次のような問題が発生する可能性があります。

• 通信エラー

• 表示が不安定になる

• ちらつき

• 電気ノイズ

• 初期化に失敗しました

このため、アース接続は単なる戻り線としてではなく、電源および信号設計の一部として扱う必要があります。

VEE

VEE は 通常、負の電源またはバイアス電圧を指します。

この用語は歴史的にバイポーラ トランジスタ回路と関連付けられており、ディスプレイ システムの負電圧レールにも使用されてきました。

一部の LCD アーキテクチャでは、VEE が負のバイアスまたはコントラスト関連の機能に関連付けられている場合があります。他の最新の TFT モジュールでは、同等の電圧がディスプレイ ドライバーによって内部で生成され、外部ピンとしてまったく表示されない場合があります。

これは、 VEE が固定負電圧として自動的に解釈されるべきではないことを意味します。.

その機能と電圧レベルは、特定のディスプレイ アーキテクチャによって異なります。

異なる命名規則が存在するのはなぜですか?

さまざまな名前は主に、電子回路の歴史的発展に起因しています。

従来、半導体テクノロジーごとに異なる電源命名規則が使用されてきました。たとえば、 VCC と VEE は バイポーラ トランジスタ システムで一般的になり、 VDD と VSS は MOS ベースの回路に関連付けられるようになりました。

電子システムが進化するにつれて、さまざまな回路技術が組み合わされても、これらの規約が引き続き使用されてきました。

最新の TFT ディスプレイには次のものが含まれます。

• デジタルロジック

• アナログ回路

• ゲートドライバ回路

• ソースドライバー回路

• 電源管理回路

• バックライトエレクトロニクス

その結果、単一のモジュールに複数の異なる電圧ラベルが含まれる場合があります。

たとえば、データシートには次のものがリストされる場合があります。

VDD AVDD VGH VGL VCOM LED+ LED-

別のモジュールでは、同様の関数に対して異なる命名スキームを使用する場合があります。

したがって、 電源ピンの名前は有用な手がかりを提供しますが、ピンが実際に何を行うかは電気仕様によって定義されます。

TFT ディスプレイにある一般的な電源入力

VCC、VDD、VSS、および VEE は、TFT ディスプレイで使用される可能性のある電源アーキテクチャの一部にすぎません。

パネルとドライバー IC によっては、アナログ操作、TFT ゲート駆動、共通電極制御、およびバックライトに追加のレールが使用される場合があります。

すべての TFT ディスプレイがこれらの信号をすべて表示できるわけではありません。一部の電圧は、ディスプレイ ドライバーまたは電源管理回路によって内部で生成されます。

VDD: ロジック電源

VDD は通常、ディスプレイ モジュールのデジタル回路に電源を供給します。

アーキテクチャに応じて、これには次のものが含まれる場合があります。

• ディスプレイドライバーICロジック

• インターフェース回路

• タイミングおよび制御機能

• 内部デジタル処理

ディスプレイがホスト システムと正しく通信し、正常に初期化するには、安定したロジック供給が必要です。

AVDD: アナログ電源

AVDD は通常、ディスプレイ駆動回路で使用されるアナログ電源に関連付けられます。

TFT ディスプレイのアナログ セクションでは、パネルを駆動するために制御された電圧レベルが必要です。したがって、AVDD は低電圧デジタル電源から分離することができます。

AVDD レベルが正しくないと、ディスプレイのパフォーマンスに影響し、次のような症状が発生する可能性があります。

• 異常な色

• 画像の歪み

• 間違ったグレースケール

• 不安定な表示動作

正確な AVDD 値と許容誤差は、パネルまたはドライバー IC の仕様から取得する必要があります。

VGHとVGL

VGH と VGL は通常、TFT ゲート ドライバーの動作に関連付けられます。

一般的に：

• VGH はゲートオン電圧です

• VGL はゲートオフ電圧です

これらの電圧は、パネル内の TFT 素子のスイッチング動作を制御します。

必要なゲート駆動電圧が正しくない場合、ディスプレイが異常な画像動作を示したり、正しく動作しなくなる可能性があります。

最新のモジュールの多くでは、電圧は内部で生成されます。これらが外部から供給されるか内部生成されるかは、ディスプレイのアーキテクチャによって異なります。

vcom

VCOM は 、LCD 駆動構造で使用される共通電極電圧を指します。

その正しいレベルはパネルの電気的バランスにとって重要であり、画質に影響を与える可能性があります。

VCOM 設定が正しくないと、次のような症状が発生する可能性があります。

• ちらつき

• コントラストが正しくない

• 画像が不安定になる

• その他の表示アーティファクト

したがって、VCOM は、電圧ラベルをパネルの電気設計から独立して解釈できない理由のもう 1 つの例です。

LED+とLED−

LED+ と LED- は 通常、TFT ピクセル駆動回路ではなく LED バックライトに関連付けられています。

液晶 パネル 自体は発光しません。バックライトは、液晶とカラー フィルター構造を通過する照明を提供し、可視画像を生成します。

バックライトには、次のような独自の電気要件がある場合があります。

• LED順電圧

• LED電流

• LEDストリングの数

• 定電流ドライブの要件

• PWMまたはイネーブル制御

これらの仕様は、TFT パネルのロジックおよびアナログ電源要件とは別に確認する必要があります。

よくある電源接続の間違い

電源レールの名前を理解することは役に立ちますが、より重要な手順は各レールを正しく接続することです。

パネルの欠陥が必ずしも TFT ディスプレイの問題を引き起こすとは限りません。電圧が正しくない、電源レールが欠落している、論理レベルが互換性がない、または電源シーケンスが正しくない場合は、すべてディスプレイが正しく起動できない可能性があります。

間違い 1: VDD と VCC が常に同じであると仮定する

VDD と VCC は同様のタイプの正の電源レールを指し、メーカーによってはこれらをほぼ同じ意味で使用している場合があります。

ただし、これ は自動的に接続できるという意味では ありません。

ピンの名前は、その電圧要件を定義するものではありません。

たとえば、あるディスプレイでは次のように指定できます。

VDD = 3.3 V

一方、別の者は以下を使用する可能性があります。

VCC = 5 V

ラベルだけでは、2 つのレールが電気的に互換性があるかどうかはわかりません。

常にチェックしてください:

• 推奨動作電圧

• 最小電圧と最大電圧

• 消費電流

• パワーアップ要件

• レールが内部生成されるかどうか

ディスプレイをホスト システムに接続する前に。

間違い 2: すべての TFT ディスプレイが同じ電源レールを使用していると仮定する

TFT モジュールは、この記事で説明したすべての電圧にさらされる必要はありません。

ドライバ IC が内部レールを生成するため、1 つのモジュールには主電源とグランドのみが必要な場合があります。

別のモジュールは、次のような複数の入力またはテスト ポイントを公開する場合があります。

VDD AVDD VGH VGL VCOM LED+ LED-

電源アーキテクチャは、パネル、ドライバー IC、モジュールの設計によって異なります。

したがって、 別の TFT ディスプレイが外部電源レールを使用しているからといって、外部電源レールを追加しないでください。

間違い 3: ロジック電圧の互換性を無視する

正しい主電圧でディスプレイに電力を供給しても、インターフェース信号の互換性が自動的に保証されるわけではありません。

たとえば、ディスプレイはその電源に 1 つの電圧ドメインを使用し、その通信インターフェイスは異なる論理レベルで動作する場合があります。

インターフェイスによっては、次のことを確認する必要がある場合があります。

• ロジックHIGHおよびLOWレベル

• 入力電圧制限

• インターフェース電源電圧

• コントローラーの互換性

• レベルシフトが必要かどうか

これは、TFT ディスプレイを MCU、SBC、プロセッサー、またはカスタム コントローラー ボードに接続する場合に特に重要です。

間違い 4: アース接続を見落とす

ディスプレイに適切な電源電圧が供給されていても、アース接続が不十分な場合、通信ができなかったり、正常に動作しなかったりすることがあります。

VSS または指定されたグランド接続は、電力信号と電気信号の両方の基準を提供します。

不適切な接地は次の原因となる可能性があります。

• 通信エラー

• ちらつき

• 不安定な初期化

• ノイズ

• 予期しない表示動作

高速インターフェイスまたは敏感なアナログ回路を備えたシステムの場合、正しい電圧の選択と同じくらいグランドと PCB レイアウトが重要になる場合があります。

間違い 5: バックライトを主電源に直接接続する

TFT ロジック電源と LED バックライトは別個の電気機能です。

バックライトには、単純な固定電圧源ではなく、特定の電流が必要な場合があります。モジュールによっては、LED ドライバーがディスプレイに統合されているか、外部から提供する必要がある場合があります。

バックライトに電力を供給する前に、次のことを確認してください。

• LED順電圧

• 必要なLED電流

• LEDストリングの数

• 定電流要件

• 制御を有効にする

• PWM調光要件

したがって、バックライト接続は、別の汎用電源入力として扱うのではなく、メーカーの仕様に従って設計する必要があります。

正しい電源構成を確認する方法

新しい TFT ディスプレイを統合する場合、最も安全なアプローチは、よく知られたピン名から構成を推測するのではなく、実際の電気仕様に基づいて作業することです。

ピン定義から始める

まず、データシート内のすべての電源関連のピンを特定します。

VCC または VDD だけを調べないでください。次のような他の信号を確認します。

• VSS

• AVDD

• VGH

• VGL

• vcom

• LED+

• LED−

• ピンをイネーブルまたは制御する

次に、各レールが 入力、出力、内部生成電圧、または基準点であるかどうかを決定します。.

電圧範囲を確認してください

外部から供給されるレールごとに、指定された電圧範囲を確認してください。

典型的な値だけに依存しないでください。

たとえば、データシートで許容差が定義された 3.3 V の電源が指定されている場合、ホスト システムは、3.3 V に近い電圧が動作すると単純に想定するのではなく、許容動作範囲を中心に設計する必要があります。

また、仕様で以下が区別されているかどうかも確認してください。

• 推奨動作電圧

• 絶対最大定格

• 代表的な動作値

これらの値は異なる意味を持っているため、交換可能なものとして扱うべきではありません。

現在の要件を確認する

電圧は電源設計の一部にすぎません。

ホスト システムは、以下によって必要な電流も考慮する必要があります。

• 表示ロジック

• アナログ回路

• 内部電力変換

• バックライト

• タッチ コントローラー (統合されている場合)

バックライトは、現在の要件が表示ロジックの要件とは大幅に異なる可能性があるため、特に重要です。

電源投入および電源切断シーケンスの確認

一部のディスプレイ ドライバー IC では、電源レール、リセット信号、インターフェイス信号、バックライト制御の間に特定のタイミング関係が必要です。

たとえば、モジュールでは、リセットが解除される前、またはバックライトが有効になる前に、主電源が安定することが必要な場合があります。

データシートに電源シーケンスが指定されている場合は、すべてのレールを同時にオンにできると想定するのではなく、それに従うようにしてください。

シーケンスが正しくないと、次のような結果が生じる可能性があります。

• 初期化に失敗しました

• 異常な画像

• インターフェースエラー

• 不要な電流が流れる

• ドライバー回路への潜在的なストレス

正確なシーケンスはパネルとドライバーによって異なります。

内部で電圧が生成されているかどうかを確認する

特に重要な問題は、記載されている電圧を外部から供給する必要があるかどうかです。

たとえば、データシートに VGH と VGL が表示される場合があります。これは、これらの電圧がディスプレイ アーキテクチャ内に存在する一方で、モジュールが電源管理回路を通じて内部でそれらの電圧を生成する場合があるためです。

その場合、それらは自動的に外部電源入力として扱われるべきではありません。

実際の接続要件を決定するには、ピン テーブル、ブロック図、および電気的特性を合わせて確認する必要があります。

実用的な TFT 電源統合チェックリスト

TFT モジュールをホストボードに接続する前に、次のことを確認してください。

通常、このようなチェックリストは、電圧の略語の意味をすべて暗記するよりも、統合中に役立ちます。

データシートが常に最終参照であるべき理由

最大の教訓は、 VCC、VDD、VSS、VEE は命名規則であり、普遍的な電気仕様ではないということです。.

同じラベルが表示モジュール間で実際の意味が異なる場合がありますが、異なるラベルが同様の供給機能を説明する場合もあります。

特定の TFT ディスプレイに関して、最も信頼できる情報源は次のとおりです。

1. ピン定義テーブル

2. 電気的特性

3. 電源シーケンス図

4. ドライバ IC のドキュメント (入手可能な場合)

5. 参考回路またはアプリケーションノート

これらの文書がピン名に基づく仮定と矛盾する場合は、実際の電気仕様に従ってください。

これは、ある TFT モジュールを別の TFT モジュールに交換する場合に特に重要です。サイズ、解像度、インターフェイスが同じ 2 台のディスプレイでも、ドライバー IC と内部アーキテクチャが異なるため、電力要件が異なる場合があります。

結論

VCC、VDD、VSS、および VEE は一般的な電源関連のラベルですが、その正確な意味はディスプレイの電子アーキテクチャによって異なります。

TFT モジュールの場合、電源システムには、ロジック、アナログ駆動、ゲート制御、共通電極動作、およびバックライト用にいくつかの個別の電圧ドメインを含めることができます。これらの電圧の一部は外部から供給され、その他は内部で生成されます。

したがって、最も安全なアプローチは次のとおりです。

ピン名を手がかりとして使用しますが、根拠としてはデータシートを使用してください。

TFT ディスプレイを統合する前に、電圧範囲、電流要件、ロジックの互換性、電源シーケンス、バックライト要件、および各電圧レールが内部生成か外部生成かを確認してください。

このアプローチにより、不必要なデバッグが削減され、誤った電源接続によって引き起こされる損傷を回避できます。

よくある質問

VDD は常に VCC より低いのでしょうか?

必ずしもそうとは限りません。 VDD と VCC は命名規則であり、実際の電圧レベルは特定の回路とディスプレイ モジュールによって異なります。 VDD は低電圧ロジック電源に関連付けられることがよくありますが、データシートを確認せずに特定の電圧を持つと想定してはいけません。

一部の TFT モジュールには複数の電源レールが必要なのはなぜですか?

TFT ディスプレイには、個別のデジタル、アナログ、ゲート駆動、およびバックライト回路を含めることができます。これらの回路は、異なる電圧ドメインで動作する場合があります。これらのレールを外部に公開するモジュールもあれば、内部で生成するモジュールもあります。

不適切な電源シーケンスは TFT ディスプレイに影響を与える可能性がありますか?

はい。一部のディスプレイ ドライバー IC では、起動時とシャットダウン時に電源、リセット、インターフェイス、およびバックライト信号間の特定の関係が必要です。順序を誤ると、初期化の失敗、画像の異常、その他の動作上の問題が発生する可能性があります。

同じサイズの 2 つの TFT ディスプレイが異なる電圧要件を使用するのはなぜですか?

ディスプレイのサイズによって電源アーキテクチャが決まるわけではありません。ドライバ IC、パネル テクノロジ、インターフェイス設計、バックライト構成、および内部電源管理回路はすべて、必要な電圧レールに影響を与える可能性があります。

エンジニアは統合中にピン名に依存する必要がありますか?

いいえ。ピン名は有用な手がかりを提供しますが、普遍的な電気仕様ではありません。ディスプレイのデータシートでピンの機能、電圧範囲、電流要件、接続方法を必ず確認してください。

ディスプレイモジュールは必要な電圧をすべて内部で生成しますか?

いつもではありません。一部の TFT モジュールは、集積電源回路を通じて VGH や VGL などの内部レールを生成しますが、他の設計では外部電源入力が必要な場合があります。どのレールを外部から供給する必要があるかを判断するには、特定のモジュールのドキュメントを使用する必要があります。
