ツイステッド ネマティック (TN) ディスプレイ テクノロジとは何ですか、またどのように機能しますか

IPS と OLED は家庭用電化製品の主流になっていますが、ツイステッド ネマティック (TN) ディスプレイは依然として産業機器で最も広く使用されている LCD テクノロジーの 1 つです。 TN パネルは、応答速度が速く、駆動構造がシンプルで、製造コストが低く、サプライチェーンが成熟しているため、制御システム、計装、組み込み HMI、および視野角が主要な設計制約ではないその他のアプリケーションにとって実用的な選択肢となっています。

ツイステッド ネマティック (TN) ディスプレイは 、電場下で液晶分子をねじることによって光の透過を制御する LCD テクノロジです。 TN は IPS や OLED に比べて視野角が狭く、色の性能が低いですが、コスト重視でパフォーマンス重視の産業システムにとって信頼できるソリューションであり続けます。

このガイドでは、TN ディスプレイがどのように動作するかを説明し、他の LCD テクノロジーと比較し、エンジニアリング上の利点と限界について説明し、TN が産業用アプリケーションにとって最適なディスプレイの選択肢であり続ける時期を探ります。

TN ディスプレイはどのように機能しますか?

TN ディスプレイは、電圧が印加されていないときに液晶分子を 90 度ねじることによって動作し、偏光を通過させます。電圧が印加されると、分子が垂直に整列し、光を遮断します。これにより、明るい状態と暗い状態の間に目に見えるコントラストが作成されます。

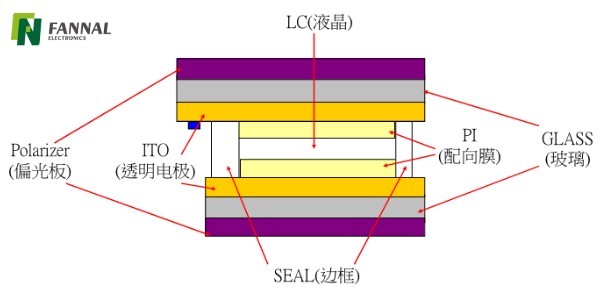

コアの光学構造（モジュールレベルの図）

標準の TN LCD スタックには次のものが含まれます。

• 上部偏光板

• ITO電極 付きガラス基板

• アライメントレイヤー

• ツイストネマティック液晶層 (~90°ツイスト)

• 底部基板

• 下部偏光子 (上部に対して垂直)

動作原理（技術の内訳）

電圧オフ（ノーマリーホワイトモード）：

• LC分子は 90°の螺旋ねじれを維持します

• 液晶構造により偏光が回転

• 光が 2 番目の偏光子を通過する → ピクセルが明るく見える

電圧オン:

• 電場により液晶分子が垂直に配向される

• 偏光回転が起こらない

• 光が 2 番目の偏光子によってブロックされる → ピクセルが暗く見える

エンジニアリングの洞察:
電気光学応答は以下に大きく依存します。

• セルギャップの均一性

• 配向レイヤーの品質

• 駆動電圧曲線（VT曲線）

TN ディスプレイが依然として産業用途で広く使用されているのはなぜですか?

TN ディスプレイは、低コスト、高速応答時間、シンプルな駆動アーキテクチャの最適な組み合わせを提供するため、今でも広く使用されています。場合に特に適しています。 堅牢性とコスト効率と引き換えにパフォーマンスのトレードオフが許容される.

主な利点

• ローコスト構造

  • IPS/VA と比較してプロセスステップが少ない

  • 成熟したサプライチェーン、高収量

• 速い応答時間

  • 通常 1 ～ 5 ミリ秒 (TFT TN)

  • 動的なデータ表示やモーションコンテンツに最適

• 低消費電力

  • 特にパッシブTN（セグメントLCD）において

  • バッテリー駆動のデバイスに最適

• 広い温度適応性

  • -30°C ～ +80°C に最適化可能

  • 屋外および産業環境で一般的

• 太陽光下での可読性の柔軟性

  • 以下のものとうまく機能します:

    • 反射モード

    • 半透過型モード

    • 高輝度バックライト

エンジニアリングの洞察:
光学性能が主な制約ではなく 、信頼性、コスト、応答速度が主な制約である場合、 TN が優先される選択肢となることがよくあります。

TN ディスプレイの制限は何ですか?

TN ディスプレイは、電圧下での垂直配向動作により、視野角が制限され、色の性能が低下します。これらの制限は、複数の角度からの視認性や正確な色の再現が必要なアプリケーションでは重要になります。

主な欠点

• 視野角が狭い

  • 標準: 45° ～ 60° (グレー反転の問題あり)

  • 厳密な取り付け方向が必要です

• コントラスト比が低い

  • VAやOLEDとの比較

  • 黒レベルが弱い

• カラーシフトと反転

  • 特に垂直方向の表示方向

  • HMI の可読性における重大なリスク

• 限られた光学均一性

  • プロセス変動に対する感度が高い

エンジニアリング上のリスク:制御システムでは、
特にオペレーターがディスプレイに直接向き合っていない場合、視野角が悪い と重要なデータの誤読につながる可能性があります。

産業エンジニアが依然として TN ディスプレイを選択するのはなぜですか?

光学的な限界にもかかわらず、TN ディスプレイは産業用エレクトロニクスにおいて重要な役割を果たし続けています。これは、技術的な決定が画質だけに基づいて行われることはほとんどないためです。多くの場合、製造コスト、サプライチェーンの安定性、動作温度、消費電力、長期的な可用性などの要因がディスプレイの選択に大きな影響を与えます。

IPS および OLED テクノロジーと比較して、TN パネルは、高い生産歩留まりと予測可能なパフォーマンスを備えた成熟した製造プロセスを提供します。また、長い製品ライフサイクルに適合することが容易であるため、10 年以上使用し続ける可能性のある産業用機器にとって魅力的です。

多くの組み込みシステムでは、オペレーターは固定位置からディスプレイを観察します。このような条件下では、TN テクノロジーの限られた視野角は実際にはほとんど影響を与えませんが、その低コストと高速応答には明らかな利点があります。

TN は時代遅れのテクノロジーというよりも、コスト効率、信頼性、確定的なパフォーマンスが最高のビジュアル品質を上回るアプリケーションに特化したエンジニアリングの選択肢となっています。

TN、IPS、VA、OLED の間のエンジニアリングのトレードオフ

エンジニアは、どのディスプレイ テクノロジが「優れている」かを問うのではなく、どのテクノロジがアプリケーションの技術要件に最もよく適合するかを評価する必要があります。

選択は、個別の仕様ではなく、システム レベルの優先順位に基づいて行う必要があります。たとえば、TN パネルを IPS ディスプレイに置き換えると 視野角が改善される可能性がありますが、消費電力、コスト、熱負荷も増加します。同様に、OLED は優れた画質を提供しますが、寿命、焼き付き、材料コストの高さなどの考慮事項が必要になります。

プロジェクトに TN ディスプレイを選択するのはどのような場合ですか?

視野角や色の精度よりもコスト、応答速度、環境耐性が重要な場合は、TN ディスプレイを選択する必要があります。

典型的な使用例

• 産業コントロールパネル

• 手持ち式測定器

• 屋外用機器（半透過型デザイン）

• POS端末

• エントリーレベルの HMI システム

エンジニアリング上の意思決定チェックリスト

次の場合は TN を選択してください。

• ✔ 見る方向は固定されています

• ✔ 予算が非常に限られている

• ✔ 素早い対応が求められる

• ✔ 動作温度が極端に高い

• ✔ 厳密な色精度要件なし

次の場合は TN を避けてください。

• ✖ マルチユーザーでの閲覧が必要です

• ✖ UI の読みやすさはあらゆる角度から重要です

• ✖ ハイエンドのインターフェースまたはブランディングが重要

TN ディスプレイのパフォーマンスは改善できますか?

TN テクノロジーの基本的な光学特性を変更することはできませんが、いくつかのエンジニアリング技術により、産業用途でのパフォーマンスを大幅に向上させることができます。

一般的な最適化方法には次のものがあります。

• 光学接着により内部反射を軽減し、日光による可読性を向上させます。

• アンチグレアおよび反射防止表面処理

• 屋外での使用に適した高輝度 LED バックライト

• 視野角の一貫性を向上させる補償フィルム

• 過酷な環境向けの 広温度液晶材料

これらの改善は TN パネルを IPS ディスプレイに変えるものではありませんが、TN のコストと応答時間の利点を維持しながら、使いやすさを大幅に向上させることができます。

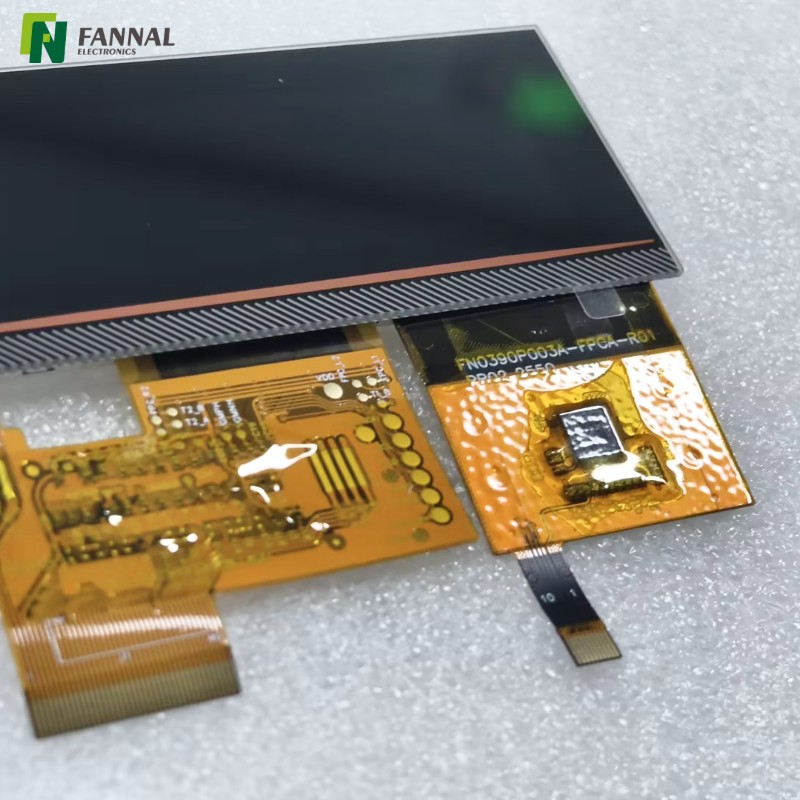

TN はどのようにタッチ ディスプレイ モジュール (TPM) に統合されますか?

最新のシステムでは、TN パネルは 光学接着とカスタマイズされたインターフェイスを使用して タッチ パネル モジュール (TPM)に統合されることがよくあります。

統合に関する考慮事項

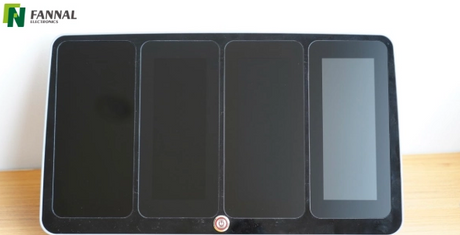

• オプティカルボンディング(OCA/OCR)

  • コントラストと 太陽光の下での可読性を向上させます

  • 内部反射を低減します

• タッチ統合

  • PCAP (投影型容量性) により、次のような問題が発生する可能性があります。

    • EMIノイズ

    • グラウンディングの課題

• バックライトの設計

  • 屋外向けの高輝度 (800 ～ 1500 ニット)

  • 熱管理が必要

• EMIシールド

  • 産業環境に必要

  • 特に静電容量式タッチシステム向け

システムレベルの洞察:
TN + 光学ボンディング + 高輝度バックライトにより、 屋外での可読性における IPS との性能差を、低コストで大幅に縮めることができます。

TN タッチ ディスプレイ モジュールの一般的な設計上の課題

TN LCD を完全なタッチ ディスプレイ モジュールに統合する場合、エンジニアは LCD パネル自体以上のことを考慮する必要があります。

典型的な設計上の課題には次のようなものがあります。

• 厚いカバーガラスによる 静電容量式タッチ感度

• LCD とタッチ コントローラー間の電磁干渉 (EMI)

• 高輝度バックライトの熱管理

• オプティカルボンディングによって導入される機械的応力

• 安定したタッチパフォーマンスのための接地戦略

これらの課題にシステム レベルで対処することで、TN ベースのタッチ ディスプレイ モジュールは、要求の厳しい産業環境でも信頼性の高いパフォーマンスを提供できるようになります。

TN ディスプレイ技術の将来はどうなるでしょうか?

TN テクノロジーは、ハイエンド市場では IPS や OLED に取って代わられたとしても、コスト重視の産業用途では引き続き存在し続けるでしょう。その強みは、見た目のパフォーマンスではなく 、成熟度、安定性、コスト効率にあります。

理由の 1 つは、テネシー州の製造エコシステムが成熟していることです。新しいディスプレイ技術と比較して、TN パネルは確立された生産プロセス、安定した材料供給、予測可能な製造歩留まりの恩恵を受けています。これらの利点は、産業機器で一般的な長い製品ライフサイクルをサポートしながら、生産コストを削減するのに役立ちます。

もう 1 つの重要な要素はアプリケーション要件です。多くの産業用システム、測定機器、組み込み HMI は、1 人のオペレーターが固定位置からディスプレイを閲覧できるように設計されています。このようなシナリオでは、IPS によって提供される広い視野角はほとんど実用的な価値をもたらさないことが多いため、TN がより経済的なエンジニアリングの選択肢となります。

将来の改善は、TN 液晶モード自体の変更ではなく、システム統合によってもたらされることが期待されます。オプティカルボンディング、高効率バックライト、改良された補償フィルム、高度なタッチコントローラーアルゴリズムなどのテクノロジーにより、要求の厳しい環境におけるTNベースのディスプレイモジュールの使いやすさが向上し続けています。

TN は、高級消費者向け製品において IPS や OLED と直接競合するのではなく、予測可能なパフォーマンス、環境信頼性、コストパフォーマンスの最適化が主な設計目標である場合には、今後も重要なディスプレイ技術であり続ける可能性があります。

よくある質問

Q1.特定の角度から見ると TN ディスプレイが反転して見えることがあるのはなぜですか?

TN 液晶分子は、軸を外して見ると非対称に回転し、光の透過率が変化し、グレー反転やカラーシフトが発生する可能性があります。この効果は垂直方向の視線方向で最も顕著であり、視線位置を制御できないオペレータ インターフェイスを設計する際には考慮する必要があります。

Q2.オプティカルボンディングにより TN ディスプレイの画質は向上しますか?

はい、ただし制限内です。オプティカルボンディングにより内部反射が低減され、明るい環境でのコントラストが向上し、カバーガラスと LCD の間の空隙がなくなることで光学的視差が最小限に抑えられます。ただし、TN テクノロジーの固有の視野角や色特性は変わりません。

Q3. TN ディスプレイは屋外機器に適していますか?

それはアプリケーションによって異なります。標準の TN パネルは、直射日光の下では視認性が限られている可能性がありますが、高輝度バックライト、光学接着、反射防止表面処理を組み合わせることで、屋外での可読性を大幅に向上させることができます。バッテリー駆動のデバイスの場合、半透過型 TN ディスプレイも実用的なオプションです。

Q4.一部の工業製品が IPS ではなく TN ディスプレイを使い続けるのはなぜですか?

多くの産業システムでは、ディスプレイは固定位置から見るため、IPS の広い視野角はそれほど重要ではありません。 TN パネルは一般に、製造コストが低く、成熟したサプライ チェーン、長期安定した可用性、および応答時間が速いため、コスト重視の産業機器や寿命の長い産業機器にとって実用的な選択肢となります。

Q5. TN ディスプレイを選択すると、システム全体のコストが削減されますか?

必ずしもそうとは限りません。 TN パネルは通常、IPS や OLED よりも安価ですが、システムの総コストは、タッチ統合、オプティカルボンディング、バックライト要件、ハウジング設計、環境保護などの要因にも依存します。したがって、ディスプレイの選択は、パネルの価格のみに基づくのではなく、完全なシステム アーキテクチャの一部として評価する必要があります。

Q6.エンジニアは TN が適切なディスプレイ テクノロジであるかどうかをどのように判断すればよいでしょうか?

決定は、ディスプレイ技術そのものではなく、アプリケーションの技術要件から始める必要があります。システムが固定視野角、高速応答、低消費電力、コスト効率を優先する場合、多くの場合、TN が適切なソリューションです。広い視野角、正確な色の再現、または最高の視覚品質が不可欠な場合は、IPS または OLED がより適している可能性があります。
