LTPS LCD と IPS LCD: 実際の比較

LTPS 液晶ディスプレイと IPS 液晶ディスプレイはよく比較されますが、比較自体が技術的に不完全です。それでも、「LTPS LCD 対 IPS LCD 」は依然として一般的な検索クエリであり、多くの場合、この 2 つが競合するテクノロジーであることを示唆しています。

比較自体が混乱の始まりです。

LTPS (低温多結晶シリコン) と IPS (面内スイッチング) は、2 つの代替ディスプレイ タイプを指すのではなく、LCD パネルの異なる部分を指します。 LTPS はピクセルを駆動する TFT バックプレーン技術を指しますが、IPS は液晶分子がどのように整列して切り替わり、画像を生成するかを表します。これらは異なる機能を提供するため、1 台のディスプレイで両方のテクノロジーを同時に使用できます。

この違いは、製品仕様、マーケティング資料、さらには一部の技術的な議論においても見落とされることがよくあります。その結果、エンジニアや製品設計者は、あたかも一方を選択するともう一方が自動的に除外されるかのように、LTPS と IPS を比較する可能性があります。

実際には、決定がそれほど単純であることはめったにありません。

どちらを選択するかは、ディスプレイがどのような問題を解決する必要があるかによって異なります。一部のアプリケーションでは LTPS によって可能になる高いピクセル密度の恩恵を受けることができますが、他のアプリケーションでは IPS に関連した広い視野角を重視することになります。多くの場合、最も適切なソリューションは「LTPS ディスプレイ」や「IPS ディスプレイ」ではなく、 両方のテクノロジーを組み合わせた LTPS IPS LCDです。

この記事の目的は、LTPS が IPS よりも優れているかどうかを判断することではなく、そもそもなぜ LTPS を競合テクノロジーとして扱うべきではないのかを説明することです。

LTPS と IPS が直接の代替手段ではない理由

最も一般的な誤解の 1 つは、LTPS と IPS が同じカテゴリのディスプレイ テクノロジに属しているということです。

そうではありません。

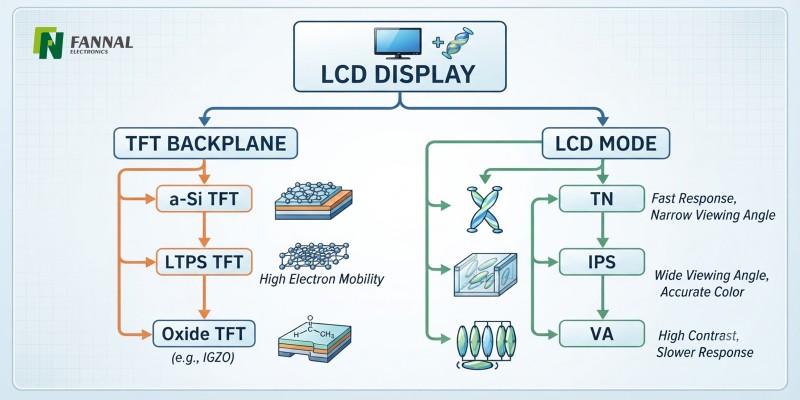

違いを理解するには、 TFT LCD パネルの基本構造を見ると役立ちます。.

LCD ディスプレイ §── TFT バックプレーン │ っています。

TFT バックプレーンは、個々のピクセルの制御を担当します。これは、電気信号がパネル全体にどのように伝達されるかを決定し、ピクセル密度、駆動能力、製造の複雑さなどの要素に直接影響します。

一方、LCD モードは、電圧が印加されたときに液晶分子がどのように回転するかを表します。異なるモードは、視野角、色の一貫性、コントラスト、および応答特性に影響を与えます。

言い換えれば、LTPS は次の質問に答えます。

「ピクセルはどのように駆動されるのですか?」

IPS は別の質問に次のように答えます。

「液晶はどのように動作するのですか?」

これらはディスプレイ アーキテクチャの異なるレイヤーを記述するため、相互に排他的ではありません。ディスプレイでは、LTPS TFT バックプレーンと IPS 液晶モードを併用することができ、その結果、一般に LTPS IPS LCDとして指定されるものになります。.

このため、LTPS と IPS を直接比較すると、技術的に誤解を招く可能性があります。より正確な比較は、 であり LTPS と a-Si TFT 、または IPS と TN、これらのテクノロジは同じカテゴリに属します。

それにもかかわらず、多くの製品仕様では簡略化された用語が使用されているため、「LTPS LCD と IPS LCD」は業界で広く使用されている表現になっています。それぞれの用語が実際に何を表しているのかを理解することは、製品選択時に誤った仮定を避けるのに役立ちます。

LTPS によって実際に何が改善されるのでしょうか?

LTPS はの略で Low-Temperature Polycrystalline Silicon、従来のアモルファス シリコン (a-Si) よりも高い電気的性能を実現するために開発された TFT バックプレーン技術です。

LTPS はピクセル密度の向上と関連付けられることが多いですが、それはテクノロジーそのものではなく結果です。本当の利点は、より高い電子移動度にあり、これにより、TFT 回路が基板上で占めるスペースが少なくなります。

各トランジスタが占めるスペースが少ないため、より多くのパネル領域をピクセル開口部に割り当てることができます。パネルの設計によっては、良好な光学性能を維持しながら、より高いピクセル密度をサポートできます。比較的小さな画面ではディスプレイの解像度が向上し続けるため、これは重要な考慮事項になります。

したがって、LTPS は次のようなアプリケーションでよく使用されます。

• スマートフォン

• 携帯型医療機器

• ポータブル試験装置

• バーコードスキャナー

• コンパクトな産業用端子

もう 1 つの利点は、より多くの駆動回路をガラス基板上に統合できることです。一部の設計では、これにより外部ドライバー IC の数が減り、ディスプレイ モジュールの簡素化に役立ちます。

ただし、これらの利点があるからといって、自動的に LTPS がすべてのプロジェクトにとってより良い選択肢になるわけではありません。

LTPSパネルの製造には、従来のa-Si TFTよりも複雑な製造プロセスが必要です。設備投資、プロセス制御、歩留まり管理は一般的により要求が厳しく、これが製造コストの上昇につながります。

非常に高いピクセル密度が実用的な価値をほとんど提供しない製品の場合、追加コストが優れたユーザー エクスペリエンスにつながらない可能性があります。

たとえば、大きなアイコン、機械のステータス、および単純な操作ボタンを表示する産業用コントロール パネルでは、スマートフォン レベルのピクセル密度から大きなメリットが得られる可能性は低いです。このような場合、明るさ、周囲光の下での可読性、長期信頼性などの他の特性が、TFT バックプレーンの選択よりもシステム パフォーマンスに大きな影響を与えることがよくあります。

LTPS が優れているかどうかを尋ねるよりも、アプリケーションが実際に LTPS が提供する機能を必要とするかどうかというエンジニアリング上の質問のほうが有益です。

IPS は実際に何を改善しますか?

LTPS とは異なり、IPS はピクセルの駆動方法を変更しません。それは彼らの見方を変えます。

代わりに、IPS は、液晶分子がディスプレイ セル内でどのように整列し、回転するかを定義します。

従来の TN (ツイスト ネマティック) パネルは、さまざまな角度から見たときに顕著な色と明るさの変化を引き起こす可能性がある方法で液晶分子を回転させます。 IPS は、液晶をディスプレイ表面と平行に回転するように配置することで、この制限に対処します。この構造により、より広い視野範囲にわたって光がより安定してパネルを通過できるようになります。

複数のユーザーが異なる位置からディスプレイを観察する可能性があるアプリケーションや、オペレーターが常に正面から直接画面を見ることができないアプリケーションの場合、この改善は高解像度より価値がある可能性があります。

その結果、IPS は以下の分野で広く採用されるようになりました。

• 産業用ヒューマン マシン インターフェイス (HMI)

• 医療機器

• セルフサービスキオスク

• POS端末

• 自動車ディスプレイ

• 家電

IPS の実際的な利点には、通常次のようなものがあります。

• 広い視野角

• より安定した色再現

• カラーシフトの低減

• 軸外で見たときの画像の安定性が向上しました

これらの特性により、多くの場合、単にピクセル数を増やすよりも使いやすさが向上します。

ただし、IPS を普遍的なアップグレードと見なすべきではありません。

ディスプレイの解像度、ピクセル密度、全体的な画像の鮮明さは決まりません。アプリケーションがより多くのピクセルを必要としない場合、IPS パネルの解像度は依然として比較的低い場合があります。同様に、バックライト システム、光学設計、カラー キャリブレーション、およびパネルの製造品質も画質に影響を与えるため、LTPS パネルは優れたカラー パフォーマンスを自動的に実現しなくても IPS テクノロジーを使用できます。

他のディスプレイ技術と同様に、IPS にもトレードオフが伴います。 IPS は表示パフォーマンスを向上させますが、ディスプレイの解像度、ピクセル密度、または全体的な画像の鮮明さを決定するものではありません。これらの特性は、パネル解像度、TFT バックプレーン技術、光学設計、画像処理などの複数の要因によって決まります。さらに、IPS の広い視野特性は、より複雑な電極構造によって実現されるため、一部の TN 設計と比較して光透過効率がわずかに低下する可能性があります。最新のバックライト システムではこの差は最小限に抑えられていますが、輝度と消費電力は、IPS モードのみに起因するものではなく、モジュール レベルで評価する必要があります。

最終的に、IPS は LTPS とは異なるエンジニアリング上の問題を解決します。その主な目的は、ピクセル密度や駆動能力を高めることではなく、表示パフォーマンスを向上させることです。

LTPS と IPS を比較する前に、何を改善しようとしているのかを尋ねてください

この時点で、LTPS と IPS が同じカテゴリーで競合しないことは明らかです。 1 つはピクセルの駆動方法に影響し、もう 1 つは画像の表示方法に影響します。

どのテクノロジーが優れているかを問うのではなく、それぞれのテクノロジーがどのようなエンジニアリング上の問題に対処しているかを理解する方が有益です。

*IPS パネルはさまざまな TFT バックプレーンで使用できます。製造コストは、IPS 単体ではなく、パネル全体のアーキテクチャに依存します。

この比較は、 「LTPS 対 IPS」に関する多くの議論 が混乱する理由も浮き彫りにします。 2 つのテクノロジはディスプレイ パフォーマンスのさまざまな側面を向上させるため、どちらかを選択しても、自動的にもう一方の必要性がなくなるわけではありません。

たとえば、ピクセル密度を高めても視野角の悪さを補うことはできませんが、視野角が優れていても画像の解像度は向上しません。

ディスプレイ設計の成功は、通常、単一の仕様を最適化するのではなく、複数のテクノロジーのバランスをとった結果です。

多くのディスプレイが「LTPS IPS LCD」と呼ばれる理由

LTPS と IPS が LCD パネルの異なる部分を表す場合、なぜこれほど多くの製品仕様が 2 つを組み合わせているのでしょうか?

答えは簡単です。

メーカーは、ディスプレイ モジュールの完全な内部構造を説明するのではなく、ディスプレイ モジュールの最も重要な特性を要約することがよくあります。

たとえば、 「LTPS IPS LCD」という仕様は 通常、次のことを示します。

• LTPS TFT バックプレーン

• IPS液晶モード

どちらのテクノロジーも異なる機能を実行するため、同じディスプレイ内に存在します。

この命名規則は、高ピクセル密度と広い視野角の両方が望ましいスマートフォン、タブレット、携帯医療機器、その他の小型製品で特に一般的です。

この表現は、LTPS と IPS が競合するディスプレイ テクノロジであるかのような印象を与える場合があります。実際には、2 つの独立した技術記述を 1 つの製品仕様に結合しているだけです。

この用語を理解すると、さまざまなサプライヤーのデータシートを比較するときにも役立ちます。全体的なディスプレイ アーキテクチャは似ていますが、あるメーカーは TFT テクノロジーを強調し、別のメーカーは LCD モードを強調する場合があります。

さまざまなアプリケーションにとってどのテクノロジーがより合理的ですか?

答えはテクノロジー自体には依存せず、アプリケーションの優先順位に大きく依存します。

表示領域は限られているが、大量の情報を表示する必要がある製品の場合、LTPS には明らかな利点があります。ピクセル密度が高くなると、画面サイズを大きくすることなく、小さなテキスト、詳細なグラフィックス、複雑なユーザー インターフェイスを読みやすくすることができます。

典型的な例は次のとおりです。

• 携帯型医療機器

• ポータブル診断機器

• バーコードスキャナー

• コンパクトな検査装置

• 家電

対照的に、より大きなインターフェイスを備えたアプリケーションは、多くの場合、IPS からより多くの恩恵を受けます。

産業用 HMI、セルフサービス端末、POS システム、および機械のコントロール パネルは、ディスプレイの正面から見るのではなく、さまざまな角度から見ることがよくあります。このような環境では、多くの場合、ピクセル密度を高めるよりも、広い視野角にわたって一貫した色と明るさを維持する方が使いやすさに大きな影響を与えます。

多くの産業用インターフェイスでは、意図的に大きなアイコン、簡素化されたレイアウト、および高コントラストのグラフィックスが使用されていることを認識することも重要です。このような状況では、解像度が非常に高くても、システム全体のコストが増加する一方で、実用的な利点はほとんど得られない可能性があります。

これが、多くの産業用ディスプレイが従来の TFT バックプレーンと IPS テクノロジーを併用し続ける理由の 1 つです。

どちらのアプローチも普遍的に優れているわけではありません。

適切なソリューションは、机上ではどのテクノロジーがより高度に見えるかではなく、ディスプレイが実際にどのように使用されるかによって決まります。

LTPS と IPS の先を見据えて

ディスプレイ技術に関する議論では、多くの場合、個々の仕様に焦点が当てられます。

実際には、ディスプレイのパフォーマンスが単一のテクノロジーによって決定されることはほとんどありません。

産業用または組み込みシステム用に選択されたディスプレイは、独立したコンポーネントとしてではなく、完全な製品の一部として評価される必要があります。

実際のパフォーマンスに大きな影響を与えることが多い質問には、次のようなものがあります。

• 明るさは意図した環境に対して十分ですか?

• 光学スタックは反射を最小限に抑え、屋外での可読性を向上させますか?

• コントラストや耐振動性を向上させるにはオプティカルボンディングが必要ですか?

• 手袋をしたままや濡れた状態でも タッチパネルは確実に操作 できますか?

• 動作温度は対象環境に適していますか?

• ディスプレイインターフェイスはシステムアーキテクチャと一致していますか?

これらの要素は、多くの場合、LTPS と IPS のどちらかを単独で選択するよりも重要です。

多くの組み込み製品では、特定のパネル テクノロジーの選択よりも、信頼性、可読性、環境パフォーマンス、および長期的な可用性が最終的にプロジェクトの成功に大きな影響を与えます。

LTPS と IPS がディスプレイ アーキテクチャ全体のどこに適合するかを理解することで、エンジニアは仕様をより正確に評価し、誤解を招く比較に基づいて設計上の決定を下すことを避けることができます。

LTPS および IPS LCD に関するよくある質問

1. LTPS IPS LCD は標準の IPS LCD よりも優れていますか?

必ずしもそうとは限りません。

LTPS IPS LCD は、LTPS TFT バックプレーンと IPS 液晶モードを組み合わせたもので、より高いピクセル密度と広い視野角の両方をサポートします。ただし、パフォーマンスが向上するかどうかはアプリケーションによって異なります。シンプルなユーザー インターフェイスを備えた産業用 HMI またはコントロール パネルの場合、LTPS の追加機能は従来の IPS LCD に比べて実用的な利点をほとんど提供しない可能性があります。

2. 一部のディスプレイ仕様では LTPS について言及されているのに、他のディスプレイ仕様では IPS のみについて言及されているのはなぜですか?

LTPS と IPS は LCD パネルの異なる部分を表すため、メーカーは仕様で一方または両方のテクノロジーを強調することを選択する場合があります。

LTPS は TFT バックプレーン技術を指し、IPS は液晶スイッチング モードを指します。 というラベルの付いたディスプレイは、 LTPS IPS LCD 同じパネル内で両方のテクノロジーを組み合わせていることを単に示しています。

3. LTPS は自動的に画質を向上させますか?

いいえ。

LTPS は TFT バックプレーンの電気的性能を向上させ、より高いピクセル密度とよりコンパクトなディスプレイ設計をサポートできます。ただし、全体的な画質は、ディスプレイの解像度、明るさ、カラー キャリブレーション、バックライトの設計、 オプティカル ボンディング、表示条件などの要因にも依存します。

4. IPS は産業用ディスプレイにとって依然として良い選択ですか?

はい。

多くの産業用アプリケーションでは、非常に高いピクセル密度よりも、広い視野角、安定した画質、長期間の製品入手可能性、および信頼性の高い動作を重視しています。マシン インターフェイス、制御システム、産業用 HMI の場合、IPS LCD は多くの場合、日常使用で最も重要な特性を提供します。

5. LCD を選択する際に、LTPS と IPS 以外に考慮すべき点は何ですか?

パネル技術はディスプレイ選択の一部にすぎません。

その他の重要な要素には、ディスプレイの解像度、輝度、オプティカル ボンディング、タッチ パフォーマンス、インターフェイスの互換性、動作温度、消費電力、および製品の長期可用性が含まれます。通常、これらの特性を一緒に評価すると、LTPS と IPS を単独で比較するよりも信頼性の高いディスプレイ選択の基礎が得られます。

重要なポイント

LTPS と IPS は競合するディスプレイ テクノロジではありません。 LTPS はピクセルを駆動する TFT バックプレーンを定義し、IPS は液晶分子がスイッチして光を制御する方法を定義します。これらは LCD パネルの異なる層を表すため、同じディスプレイ内で一緒に使用できます。
