Does ALL viewing direction mean the display uses IPS technology?

ALL viewing direction behavior is commonly associated with IPS or IPS-like display structures. Compared with conventional TN displays, wider viewing characteristics generally provide more stable image appearance from different angles.

Is 550 nits sufficient for outdoor applications?

550 nits provides higher brightness than many standard indoor displays, but outdoor readability also depends on ambient light, reflections, and optical design.

Why support both MCU and SPI interfaces?

Different hardware platforms may require different communication methods. Multiple interface options can simplify integration and provide additional design flexibility.

Does anti-glare treatment reduce image sharpness?

Anti-glare treatment diffuses reflected light and can slightly influence perceived image clarity depending on coating level. The purpose is generally to improve practical readability.

Why choose a compact display instead of a larger screen?

Display size selection is often influenced by available mechanical space, power requirements, viewing distance, and overall system design considerations.

ホームページ » 製品 » TFTディスプレイ » 高輝度ディスプレイ » MCU および SPI インターフェイスを備えた 2.4 インチ IPS TFT LCD モジュール

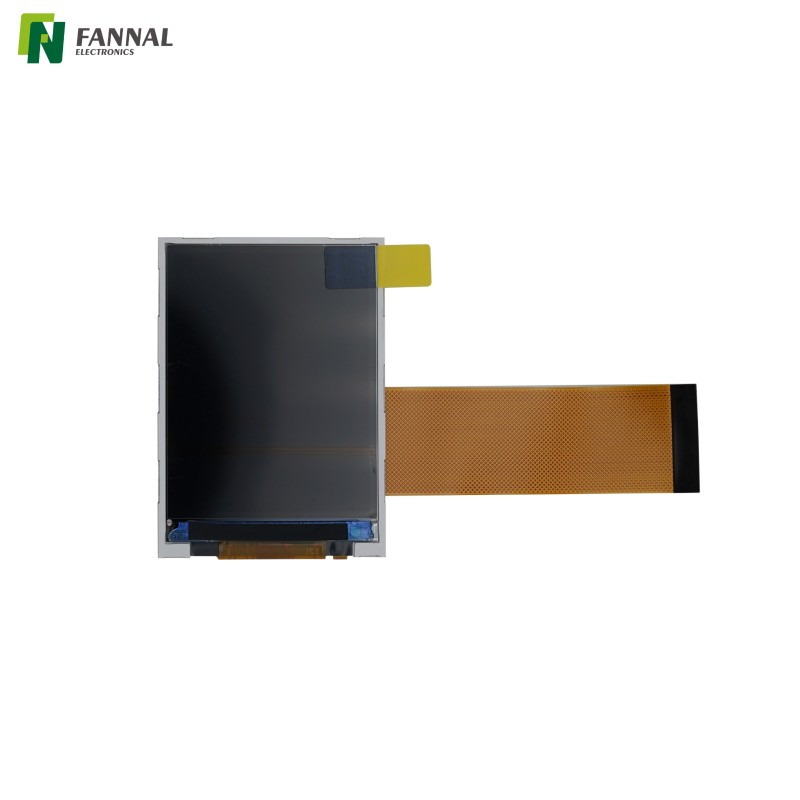

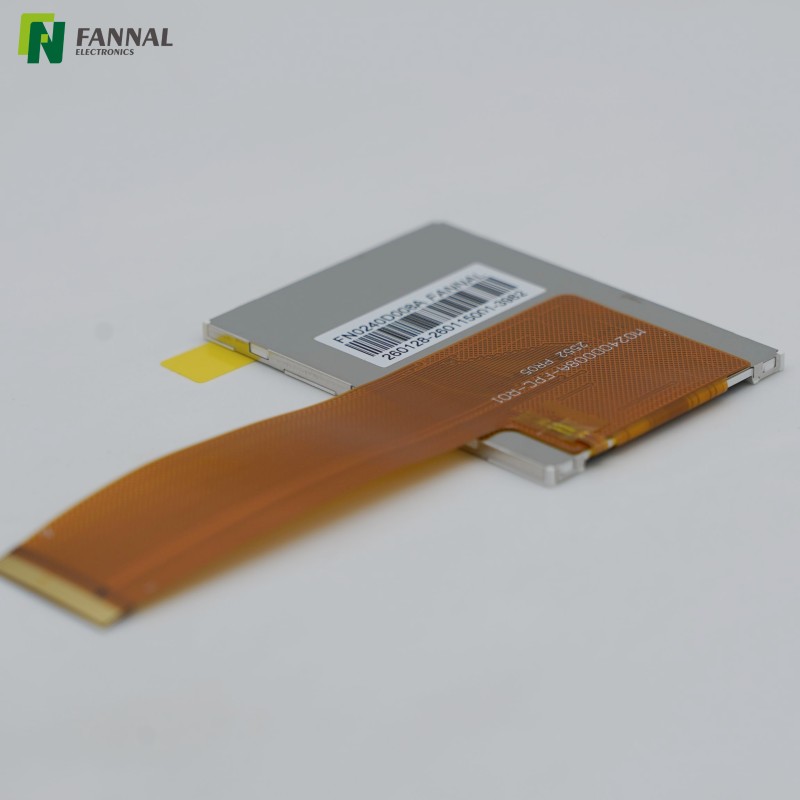

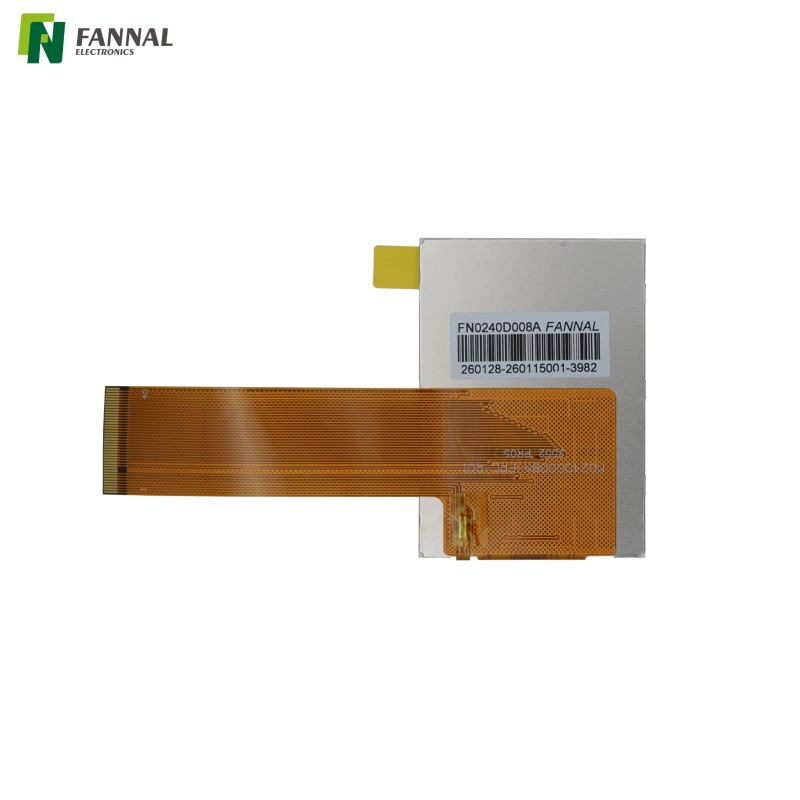

MCU および SPI インターフェイスを備えた 2.4 インチ IPS TFT LCD モジュール

モデル：
FN0240D008A
製品ブランド：
FANNAL
サイズ(インチ)：
2.4
表示AA(mm)：
36.72(H)×48.96(V)
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
インターフェイスを表示します：
MCU & SPI-4W (4 ライン)
コントラスト比：
1500:1
解決：
240×320
方向：
無料 / すべて
明るさ（CD/m²）：
550

数量：
可用性ステータス:





問い合わせバスケットに追加

製品説明

図面と仕様

アプリケーション

カスタマイズ

よくある質問

この 2.4 インチ TFT LCD モジュールは、コンパクトな設置面積と比較的明るいバックライト、および通常 IPS ディスプレイに関連する広い視野特性を兼ね備えています。小型ディスプレイは、ディスプレイのサイズそのものではなく、機械的な制約によって選択されることが多いため、システム設計時には、解像度だけよりもインターフェイスのオプション、視野角、読みやすさの方が重要になる場合があります。

特徴

多くの小型ディスプレイが示唆する以上に、広い視野特性が重要です

小さな画面は常に真正面から見られるわけではありません。ハンドヘルド機器、コンパクトなコントロールパネル、またはさまざまな角度で取り付けられたデバイスでは、ユーザーはディスプレイの正面ではなく横から操作することがよくあります。

すべての視野方向特性 を備えたこのモジュールは、さまざまな視野位置にわたってより一貫した色とコントラストの動作を維持します。実際には、これにより、一部の従来の TN ディスプレイに見られる色あせた外観が軽減されることがよくあります。

輝度が高いほど効果はありますが、反射は依然として可読性に影響します

このモジュールは 550 nits の標準輝度を提供します。これは、屋内環境で使用される多くの標準的なコンパクト TFT モジュールを上回ります。

ただし、明るさだけで可読性が決まるわけではありません。カバーウィンドウ、エンクロージャの設計、周囲の照明からの反射は、最終的なユーザーエクスペリエンスに影響を与える可能性があります。窓の近くや強い光源の近くに製品を設置する場合、光学的な考慮事項が輝度値と同じくらい重要になる場合があります。

MCU および SPI インターフェイスにより、ハードウェア選択時の柔軟性が向上します

異なるプラットフォームが常に同じディスプレイアーキテクチャを使用するとは限りません。ピン数の削減と配線の簡素化を優先するプロジェクトもあれば、ディスプレイの更新動作とプロセッサーの機能に重点を置くプロジェクトもあります。

MCU と SPI-4W インターフェイスの 両方をサポートしているため、 単一の通信アプローチを強制することなく、ディスプレイをさまざまなハードウェア環境に適合させることができます。

ノーマリーブラック構造により、知覚される画像の奥行きが向上します

ディスプレイは ノーマリーブラックモード と 1500:1 の標準的なコントラスト比を使用します。.

この違いは、純粋なテキストアプリケーションよりもグラフィカルインターフェイスの方が顕著になる場合があります。暗い背景やグラフィック要素は、一般に、コントラストの低い構造に比べて、より深く、より鮮明に見えます。

アンチグレア処理により表面の反射を軽減します

ディスプレイには、視認性を向上させるために輝度の増加に完全に依存するのではなく、アンチグレア表面処理が含まれています。

AG処理と明るさでさまざまな悩みを解決します。明るさを増やすと光出力が増加します。アンチグレア処理は、周囲環境からの反射光を管理しようとします。

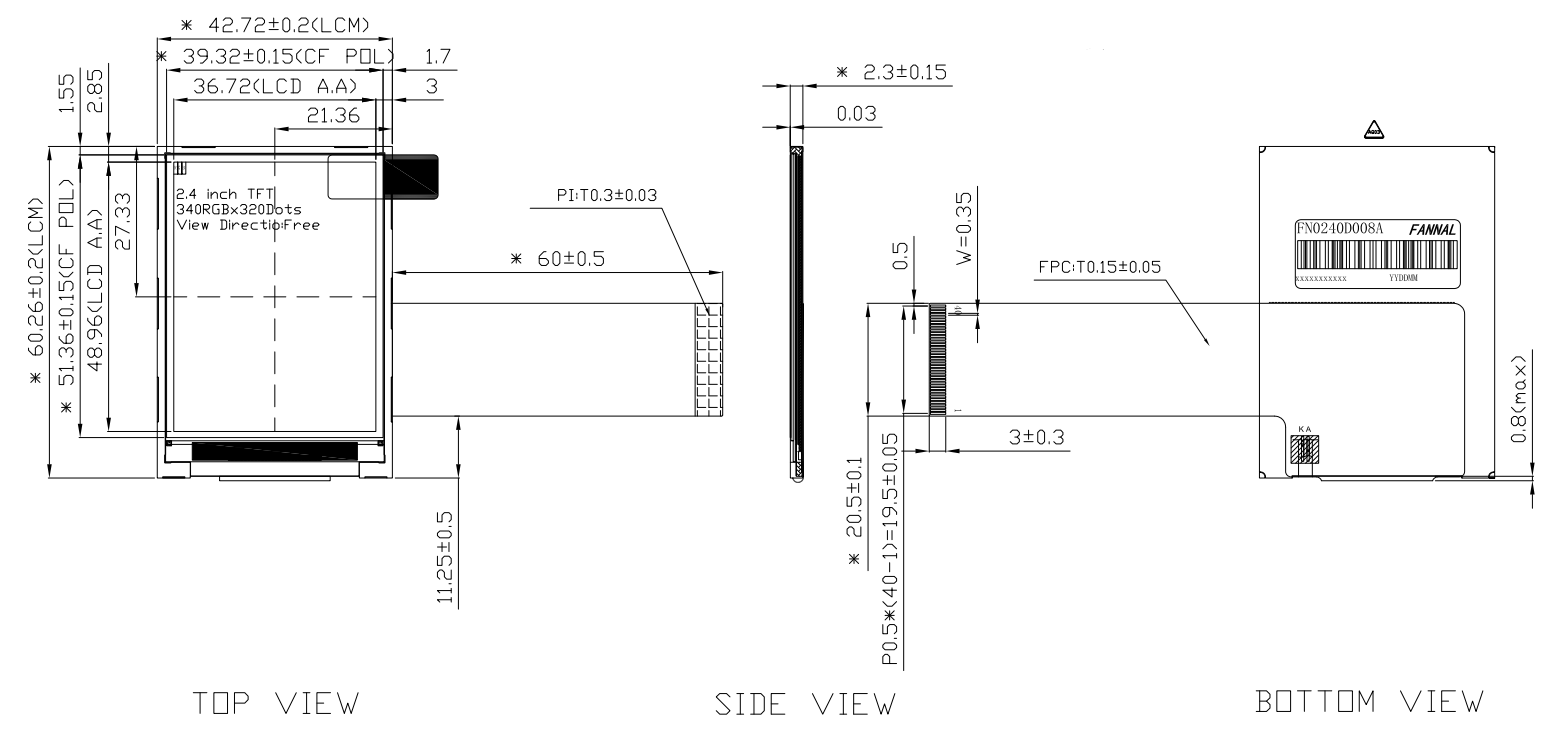

描画

仕様

パラメーター	仕様	ユニット
液晶サイズ	2.4 (対角線)	インチ
解像度比	240(H)×320(V)	ピクセル
ピクセルピッチ	0.153×0.153	mm
アクティブエリア	36.72(H)×48.96(V)	mm
モジュールサイズ	42.72(幅)×60.26(高さ)×2.3(奥行き)	mm
インタフェース	MCU & SPI-4W (4 ライン)	-
電源	2.8	V
消費電力	0.5（標準値）	W
ドライバーIC	ST7789V2	-
液晶タイプ	透過型	-
表示モード	通常は黒です	-
色の濃さ	65K	-
表示方向	無料 / すべて	-
表面処理	アンチグレア	-
輝度	550 (標準) / 450 (最小)	cd/平方メートル
均一	80%以上	-
コントラスト比	1500:1	-
接続モード	FPCプラグイン	-
動作温度	-20～+70	℃
保管温度	-30～+80	℃
重さ	12.0(標準値)	g
環境	RoHS-2.0	-
マークのない許容値	±0.2	mm

アプリケーション

ポータブル試験および測定装置

コンパクトな機器ではフロントパネルのスペースが限られていることが多く、ユーザーは位置を変えたり、照明条件が変化したりしてディスプレイを操作することがあります。

組み込みHMIインターフェース

物理スペースが限られている、ステータス情報、構成メニュー、および基本的なグラフィカルインターフェイスを表示するシステムに適しています。

医療機器および研究機器

安定した表示動作と一貫した視覚出力を必要とする小型の医療機器に統合できます。

スマート制御装置

製品全体の寸法を大きくすることなく、ローカルなディスプレイ操作を必要とする機器に適用できます。

コンパクトな産業用インターフェース

大型ディスプレイにより機械的な制限や不必要な電力要件が生じる組み込み機器で使用できます。

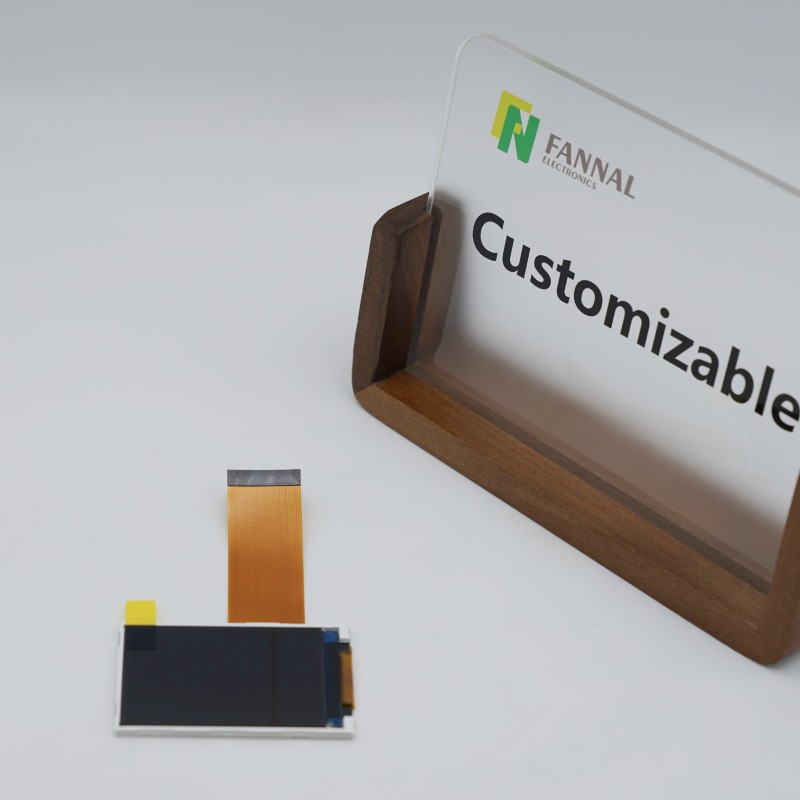

カスタマイズ

多様な統合ニーズを満たすために、次のような広範なカスタマイズを提供します。

● カスタム表示オプション

液晶パネル

• サイズ範囲: 1.77 インチ～ 15.6 インチ
• 信頼できるパネルパートナー: BOE、INNOLUX、JDI、Hannstar、CTC、TCL、および TIANMA .
• パネルタイプ: IPS / TN / LTPS
• 動作温度: 産業用 (-20 ～ 70°C)、自動車用 (-30 ～ 85°C)

インターフェース設計

• 完全な互換性を実現するためにカスタマイズされた形状、長さ、および PIN 定義。
• EMIシールドと回路の最適化。
• 複数の変換をサポート: SPI、MCU、RGB、 MIPI 、LVDS、EDP

バックライト

• モジュール材料オプション: 金属/プラスチック/金属とプラスチックの統合
• 最大 30,000 cd/m² の高輝度で、屋外または産業用に最適です。
• 最大 50,000 時間の長寿命。

ドライバーボード

• オプション: RGB / VGA / HDMI / LVDS / DVI / Type-C
• カスタム TFT および LCD モジュールと完全な互換性。

• 安定した画像伝送とパフォーマンスを実現する最適化された設計。

● カスタムタッチスクリーンオプション

タッチセンサー

• 利用可能なサイズ: 最大 65"

• 構造オプション: G+G、G+F+F、産業および自動車用途向けに設計

• タッチ機能: マルチタッチ、防水、グローブタッチ、パッシブペン、ジェスチャー、パームリジェクションをサポート

• 動作温度:

工業用グレード: –20°C ~ +70°C

自動車グレード: –30°C ~ +85°

タッチコントローラー(IC)

• FANNAL によって提供されるタッチチューニングとファームウェアの最適化 (社内 FW 設計)
• 信頼できる IC パートナー: EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL の設計パートナー)
• 高信頼性: 優れた耐干渉性と長期安定性
• EMC 設計: EMI/RFI および工業規格を満たす完全な電磁適合性エンジニアリング

カバーレンズ

• 素材のオプション:

ガラス: 0.55mm–10.0mm
PMMA: 0.5mm–3.0mm
PC: 0.1mm –1.0mm
• カスタム設計: CNC、熱曲げ、3D & 2.5D カバーガラス、セラミック印刷、および PMMA 統合
• 表面処理:
3A: AG / AR / AF
抗菌 / 防爆

● カスタムオプティカルボンディングサービス

オプティカルボンディング	サイズ範囲	メモ
OCA	最大15.6インチ	大量生産のための 2 つの完全に自動化された生産ライン
LOCA / OCR	最大32インチ	高コントラストと耐久性に優れています
シリコーン	最大32インチ	頑丈な大型産業用途に最適

よくある質問

全視野方向ディスプレイとは、IPS テクノロジーを使用していることを意味しますか?

必ずしも正式な仕様であるわけではありませんが、すべての視線方向の動作は、一般に IPS または IPS に似たディスプレイ構造に関連付けられています。従来の TN ディスプレイと比較して、一般に広い視野特性により、さまざまな角度からより安定した画像パフォーマンスが得られます。

屋外用途には 550 nit で十分ですか?

550 nits は多くの標準的な屋内ディスプレイよりも高いですが、屋外の視認性は明るさだけでは決まりません。反射、カバーの素材、直射日光の状況は、可読性に大きな影響を与える可能性があります。

MCU インターフェイスと SPI インターフェイスの両方をサポートするのはなぜですか?

プロジェクトは開発中に進化することがあります。あるプロセッサプラットフォームで適切に動作するディスプレイインターフェイスが、別のプロセッサプラットフォームでは理想的ではない場合があります。複数のインターフェイスオプションにより、後で設計変更を簡素化できます。

アンチグレアは画像の鮮明さを低下させますか?

AG処理は反射光を拡散するため、コーティングレベルによっては知覚される画像の鮮明さにわずかに影響を与える場合があります。通常、目標は、制御された条件下で光学的な鮮明さを最大化することではなく、実用的な可読性を向上させることです。

画面サイズを大きくするのではなく、小さなディスプレイを選択する理由は何ですか?

ディスプレイが大きいからといって必ずしも使いやすさが向上するとは限りません。多くの場合、機械的スペース、消費電力、インターフェイスの複雑さ、視聴距離が、画面の寸法と同じくらい決定に影響します。
