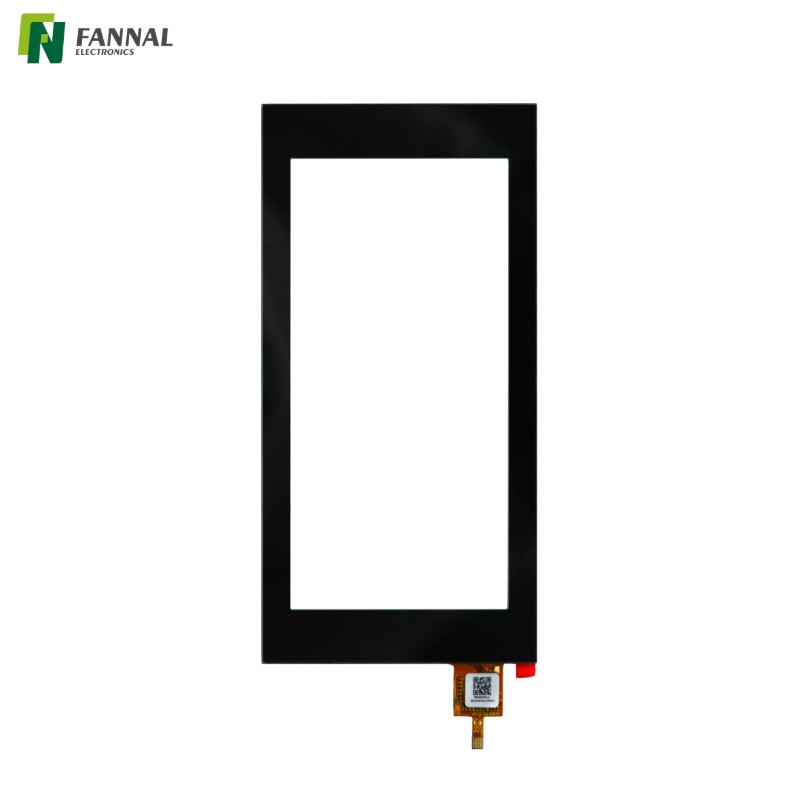

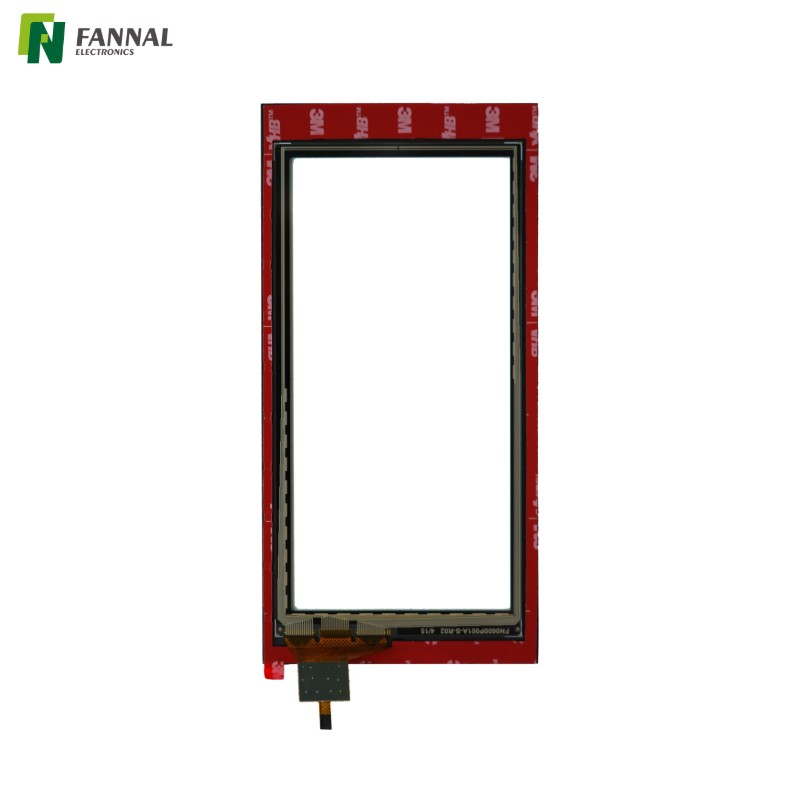

6.0インチ産業用静電容量式タッチパネル、I²Cインターフェース付き

アプリケーション

産業用およびフィールド機器

この堅牢なタッチ パネルは、ハンドヘルド産業用デバイスやポータブル フィールド機器に最適です。広い動作温度範囲と耐湿性により、工場現場の端末、在庫管理ハンドヘルド機器、過酷な環境でも確実に動作する必要がある屋外検査装置に最適です。

医療およびヘルスケア機器

パネルの反応性の高い 5 点タッチと耐久性のある表面は、ポータブル医療機器の要求を満たします。衛生性、信頼性、掃除のしやすさが重要な患者監視デバイス、モバイル診断ツール、ハンドヘルド医療端末に統合できます。

家庭用および携帯用電子機器

3.9mmのスリムなプロファイルと優れた光透過率を備えたこのタッチパネルは、小型民生機器に自然にフィットします。ユーザー エクスペリエンスと視覚的な明瞭さが重要なポータブル ナビゲーション システム、電子書籍リーダー、ゲーム用ハンドヘルド、その他のパーソナル電子機器に適しています。

自動車と輸送

拡張された温度機能と堅牢な構造サポートは、車載ディスプレイ、車両管理端末、交通機関の発券システムで使用されます。氷点下や夏の暑い環境でも、安定したタッチ性能を維持します。

小売およびサービスキオスク

このパネルにより、小売および接客業向けのインタラクティブなセルフサービス ソリューションが可能になります。コンパクトな POS 端末から情報キオスクや注文システムまで、そのマルチタッチ機能は顧客とのやり取りをサポートし、耐久性のある表面は毎日の激しい使用に耐えます。

自動車	支払いシステム	交通機関	e-bike
屋外	産業用パネル	医療機器	フィットネス機器
エンジニアリング工場	バイク	自販機	ホームアプリケーション

カスタマイズ – エンジニアリング主導のオプション

FANNAL は、自動車および産業統合の要件に適合する広範なカスタマイズを提供します。

タッチセンサー

• サイズは最大 65' 、構造は G+G または G+F+F

• マルチタッチ、グローブタッチ、耐水性、ジェスチャー&パームリジェクション をサポート

• 工業用グレード: –20°C ~ +70°C; 車載グレード: –30°C ～ +85°C

タッチコントローラー(IC)

• 社内ファームウェアのチューニングと最適化

• 信頼できる IC パートナー: Microchip、EETI、ILITEK、FocalTech、GOODiX、Cypress

• 高信頼性、耐干渉性、EMC設計

カバーレンズ

• 材質： ガラス（0.55～10mm）、PMMA（0.5～3.0mm）、PC（0.1～1.0mm）

• 設計オプション: CNC 成形、熱間曲げ、2.5D/3D ガラス、セラミック印刷

• 表面処理： AG / AR / AF 、抗菌、防爆

オプティカルボンディング

インターフェイスとメカニカル

• カスタマイズされた FPC/コネクタの形状、長さ、ピン定義

• EMIシールドと最適化された信号伝送

• 複数の信号変換をサポート: SPI、MCU、RGB、MIPI、LVDS、eDP

FANNALについて

豊富な経験: TFT ディスプレイ、AMOLED ディスプレイ、タッチ ディスプレイ、静電容量式タッチスクリーン、およびタッチ モニターの製造における 15 年の経験。

ワンストップ ソリューション: タッチ スクリーン、ディスプレイ、オプティカル ボンディングの 完全な社内プロセス

グローバル サービス: イタリア、ドイツ、フランス、スペイン、インド、日本、シンガポールなど - タイムリーな現地サポート.

強力な背景: 組み込みおよびディスプレイ ソリューションのヨーロッパのトップ リーダーである SECOによって資金的に支援されています。

信頼性の高い供給: 当社の 長期的なサプライヤー ネットワークにより 、需要の多い時期でも一貫した品質と信頼性の高い配送が保証されます。

品質保証: ISO 9001、ISO 14001、ISO 45001、ISO 13485、IATF 16949 認証済み。 REACHおよびRoHS準拠。

証明書

よくある質問

Q1: mXT336U と産業用アプリケーション向けの他の静電容量式タッチ コントローラーの違いは何ですか?

Atmel mXT336U は、汎用コントローラーと比較して、優れたノイズ抑制と自己校正を提供します。専用のジェスチャー認識による5点マルチタッチをサポートし、ホストMCUの処理負荷を軽減します。産業用の導入の場合、これは、追加のシールドが必要な基本的なコントローラーとは異なり、電気的干渉が一般的である VFD ドライブやパワー エレクトロニクスの近くで安定した動作を意味します。

Q2: この 6.0 インチ タッチ パネルは、極端な温度の屋外環境でも確実に動作しますか?

はい、-20°C ～ +70°C の動作範囲は屋外の産業用途に対応していますが、直射日光にさらされる場合は追加の輝度向上または光学接着が必要です。 -30 °C ～ +80 °C の保管定格により、輸送中や季節シャットダウン中の生存が保証されます。屋外で継続的に操作する場合は、二次保護として反射防止コーティングと耐紫外線オーバーレイの追加を検討してください。

Q3: このパネルはタッチ通信に USB ではなく I2C を使用するのはなぜですか?

0x41 アドレスの I2C は、リアルタイム産業用 HMI システムに不可欠な確定的な遅延を提供しますが、USB では可変のポーリング遅延が発生します。また、I2C は、USB ホスト スタックを複雑にすることなく、ARM Cortex-M および RTOS ベースのコントローラーとの統合を簡素化します。トレードオフとして、ケーブル配線が短くなります。I2C トレースを 30cm 未満に保つか、長距離の場合は差動バッファリングを使用します。

Q4: 表面硬度 7H は重工業用途に十分ですか?

硬度 7H (荷重 750g) は、キー、工具、製造床に使用される研磨粒子による傷に耐性があります。ただし、衝撃定格はありません。破片が飛来したり、衝突の可能性がある環境では、強化ガラス オーバーレイまたはポリカーボネート シールドを追加してください。未処理の表面により、購入後に AG (アンチグレア) または AF (アンチフィンガープリント) コーティングによるカスタマイズも可能です。

Q5: 82% のタッチ透過率は、明るい環境でのディスプレイの読みやすさにどのような影響を与えますか?

最小透過率 82% により、屋内および日陰の工業環境でも許容可能なディスプレイの鮮明さが維持されます。周囲光が高い環境 (10,000 ルクス以上) では、これが制限要因になります。1000 cd/m² を超えるバックライト ディスプレイと組み合わせるか、内部反射を減らすために光学接着を指定します。屋外のキオスクや車のダッシュボードの場合は、AR コーティングを施した透過率 >90% のパネルにアップグレードすることを検討してください。
