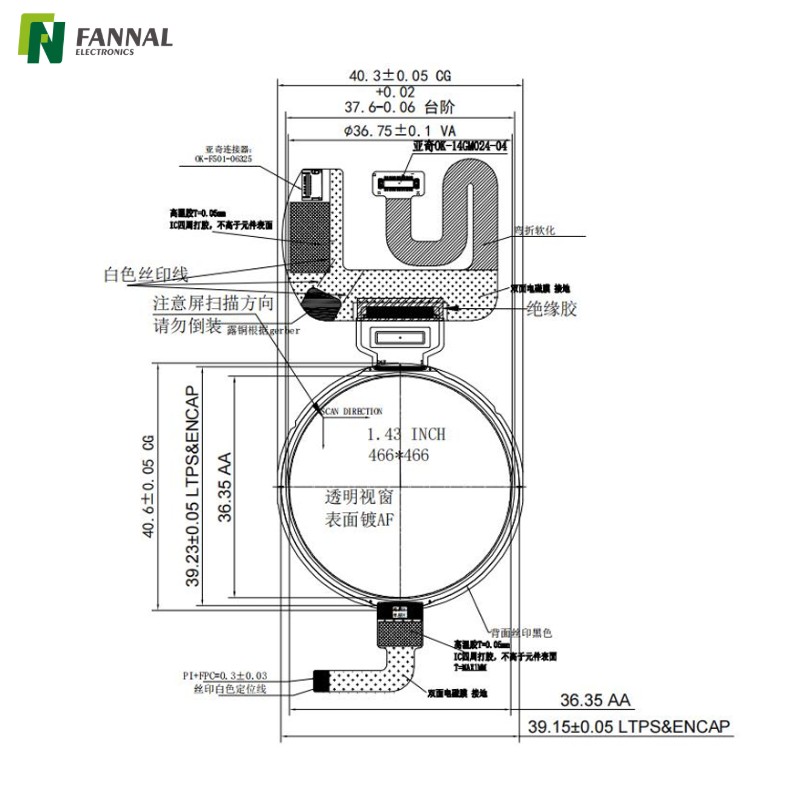

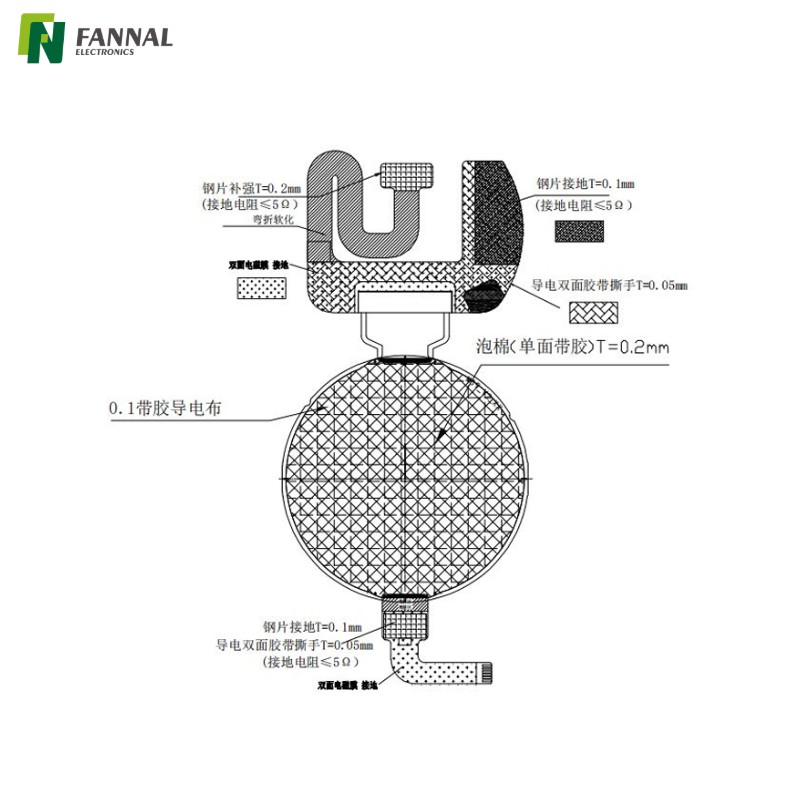

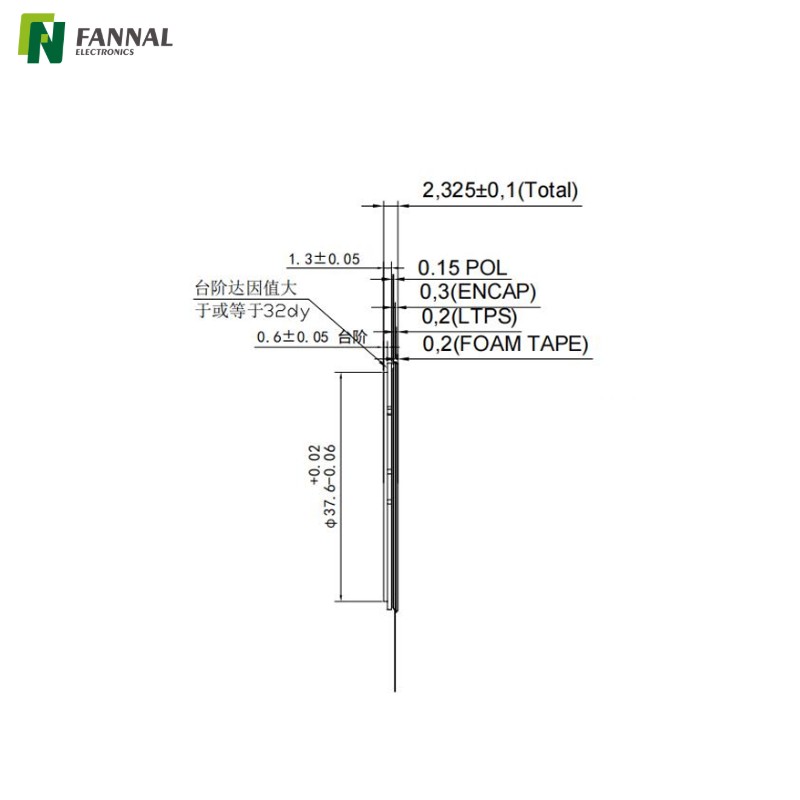

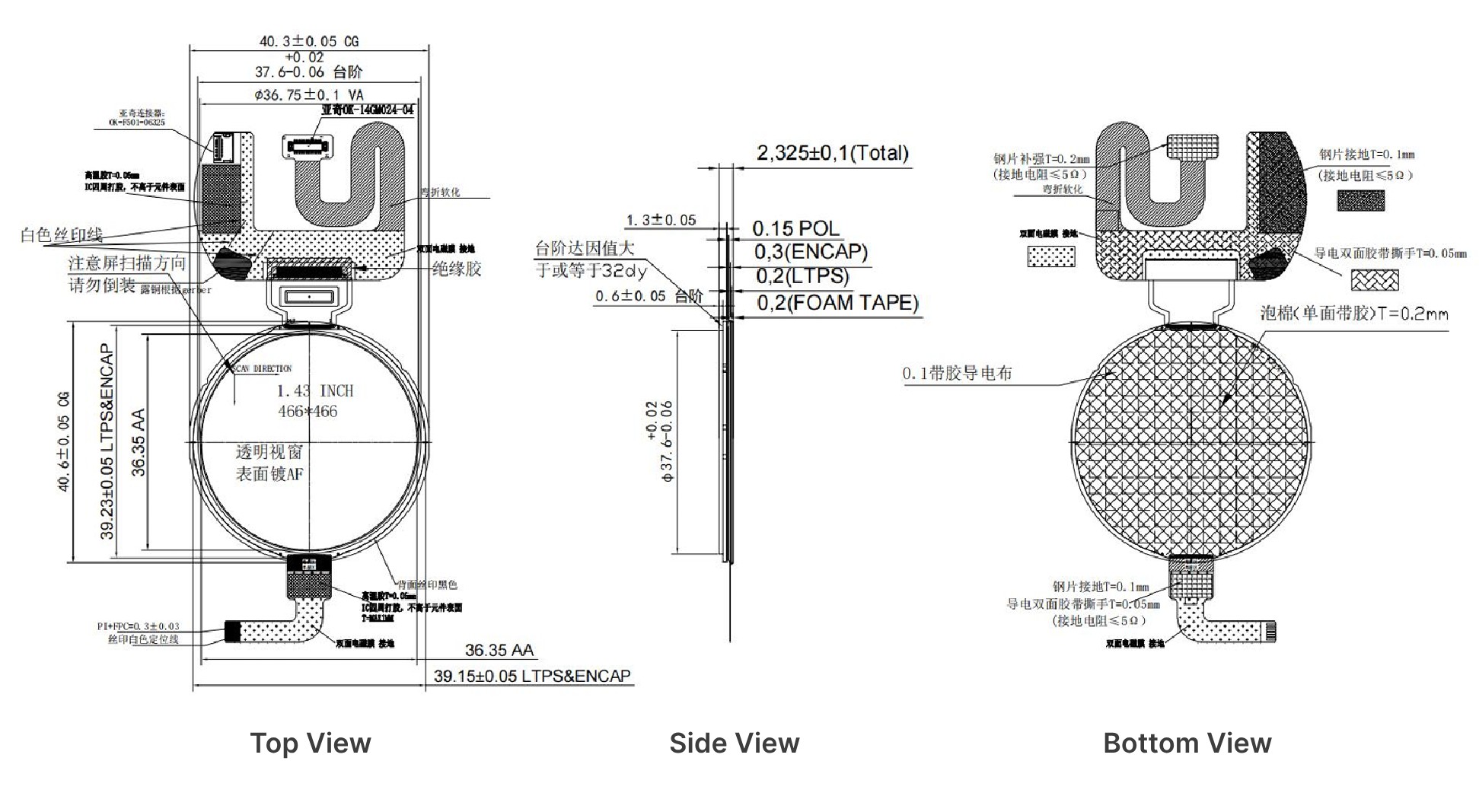

描画
仕様
アイテム | 仕様 | ユニット |
|---|---|---|
対角サイズ | 1.43 | インチ |
解決 | 466×466 | |
表示色 | 1670万(RGB×24ビット) | - |
画素配列 | リアルRGB配置 | - |
インタフェース | QSPI | - |
ドライバーIC | CO5300 | - |
寸法概要 | 40.30(V)×40.60(W)×2.325(T) | mm |
LTPSガラスの概要 | 39.23(V)×39.15(W) | mm |
封止ガラスの外形 | 39.15(V)×39.15(W) | mm |
アクティブエリア | Φ36.35 | mm |
ピクセルピッチ | 78×78 | μm |
ガラスの厚さ | 0.5 | mm |
動作温度 | -20〜70 | ℃ |
保管温度 | -30〜80 | ℃ |
輝度 | 750 cd/m2 (標準)、700 cd/m2 (最小) | cd/平方メートル |
環境コンプライアンス | ROHSおよびハロゲンフリー | - |
アイテム | シンボル | 分 | タイプ。 | マックス。 | ユニット | 述べる |
|---|---|---|---|---|---|---|
AMOLEDパワー | elvdd | 3.25 | 3.3 | 3.35 | V | ポジティブ |
AMOLEDパワー | elvss | -3.3 | -3.3 | -3.35 | V | 負の参照 |
デジタル電源 | vddio | 1.7 | 1.8 | 1.95 | V | 参照 |
アナログ電源 | VCI | 3.25 | 3.3 | 3.35 | V | 参照 |
ピン番号 | シンボル | I/o | 機能の説明 |
|---|---|---|---|
1 | ELVSS1 | 力 | AMOLEDパワー マイナス |
2 | ELVSS2 | 力 | AMOLEDパワー マイナス |
3 | ELVDD1 | 力 | AMOLEDパワー ポジティブ |
4 | ELVDD2 | 力 | AMOLEDパワー ポジティブ |
5 | 霧 | - | テストピン |
6 | 霧/FOF | - | テストピン |
7 | FOF | - | テストピン |
8 | VREFP5 | 力 | 接続なし |
9 | VREFN5 | 力 | OLED駆動電圧 |
10 | BVP3D | 力 | AMOLED 電源 アイドルモードでプラス |
11 | BVN3D | 力 | AMOLED パワー アイドルモードではマイナス |
12 | VCL | 力 | ドライバIC内部電源 |
13 | VREF | 力 | ドライバIC内部電源 |
14 | VCI | 力 | ドライバICのアナログ電源 |
15 | VCI | 力 | ドライバICのアナログ電源 |
16 | TE1 | O | ティアリングエフェクト出力端子 |
17 | スワイヤー | O | パワーICのワイヤープロトコル設定端子 |
18 | te | O | ティアリングエフェクト出力端子 |
19 | resx | - | この信号はデバイスをリセットするため、チップを適切に初期化するために適用する必要があります。信号はアクティブローです。 |
20 | SDO | O | SPI I/Fのシリアル出力信号。データは SCL 信号の立ち上がり/立ち下がりエッジで出力されます。 |
21 | SDI_RDX | I | SPI I/F のシリアル入力信号。データは SCL 信号の立ち上がりエッジで入力されます。 |
22 | DCX | I | 80シリーズMPU I/Fと4線式SPI I/Fでデータ/コマンド選択を表示します。 D/CX = "0": コマンド; D/CX = "1": 表示データまたはパラメータ |
23 | WRX_SCL | I | SPI I/F における同期クロック信号。 |
24 | CSX | I | チップセレクト入力ピン (「Low」イネーブル) |
25 | D0 | I/o | 80シリーズMPU I/F用8ビット方向データバスとRGB I/F用8ビット入力データバス |
26 | D1 | I/o | 80シリーズMPU I/F用8ビット方向データバスとRGB I/F用8ビット入力データバス |
27 | IM1 | I | インターフェースタイプの選択。 |
28 | IM0 | I | インターフェースタイプの選択。 |
29 | DSWAP | I | 高速インターフェイスのみで HSSI_D0/D1 データ レーン シーケンスを選択するための入力ピン |
30 | PSWAP | I | 高速インターフェイスのみで HSSI_D0/D1 データ レーン極性を選択するための入力ピン |
31 | vddio | 力 | ドライバーICデジタルI/O電源 |
32 | vddio | 力 | ドライバーICデジタルI/O電源 |
33 | DVDD | 力 | ドライバICのアナログ電源 |
34 | DGND | 力 | パワーグラウンド |
35 | HSSI_D1_P | I/o | これらのピンは DSI-D1+/- 差動データ信号です |
36 | HSSI_D1_N | I/o | これらのピンは DSI-D1+/- 差動データ信号です |
37 | AGND1 | 力 | パワーグラウンド |
38 | HSSI_CLK_P | I | これらのピンは DSI-CLK+/- 差動クロック信号です |
39 | HSSI_CLK_N | I | これらのピンは DSI-CLK+/- 差動クロック信号です |
40 | AGND2 | 力 | パワーグラウンド |
41 | HSSI_D0_P | I/o | これらのピンは DSI-D0+/- 差動データ信号です |
42 | HSSI_D0_N | I/o | これらのピンは DSI-D0+/- 差動データ信号です |
43 | AGND3 | 力 | パワーグラウンド |
44 | C11P | - | AVDDを生成する昇圧回路のコンデンサ接続端子 |
45 | C11N | - | AVDDを生成する昇圧回路のコンデンサ接続端子 |
46 | C12P | - | AVDDを生成する昇圧回路のコンデンサ接続端子 |
47 | C12N | - | AVDDを生成する昇圧回路のコンデンサ接続端子 |
48 | AVDD | 力 | ドライバIC内部電源 |
49 | C31P | - | VCLを生成する昇圧回路のコンデンサ接続端子 |
50 | C31N | - | VCLを生成する昇圧回路のコンデンサ接続端子 |
51 | C32P | - | VCLを生成する昇圧回路のコンデンサ接続端子 |
52 | C32N | - | VCLを生成する昇圧回路のコンデンサ接続端子 |
53 | C41P | - | VGHを生成する昇圧回路のコンデンサ接続端子 |
54 | C41N | - | VGHを生成する昇圧回路のコンデンサ接続端子 |
55 | C51N | - | VGLを生成する昇圧回路のコンデンサ接続端子 |
56 | C51P | - | VGLを生成する昇圧回路のコンデンサ接続端子 |
57 | VGH | 力 | ドライバIC内部電源 |
58 | VGHR | 力 | ドライバIC内部電源 |
59 | ダミー | - | NC |
60 | VGLR | 力 | ドライバIC内部電源 |
61 | VGL | 力 | ドライバIC内部電源 |
62 | AGND4 | 力 | パワーグラウンド |
63 | MTP_PWR | 力 | OTP用電源です。使用しないときはピンを開いたままにしておきます。 |
64 | 霧 | - | テストピン |
65 | 霧/FOF | - | テストピン |
66 | FOF | - | テストピン |
67 | ELVDD3 | 力 | AMOLEDパワー ポジティブ |
68 | ELVDD4 | 力 | AMOLEDパワー ポジティブ |
69 | ELVSS3 | 力 | AMOLEDパワー マイナス |
70 | ELVSS4 | 力 | AMOLEDパワー マイナス |
ピン番号 | シンボル | I/o | 機能の説明 |
|---|---|---|---|
1 | FOG1 | - | FOGテストピン |
2 | FOG2 | - | FOGテストピン |
3 | GND1 | P | パワーグラウンド |
4 | GND2 | P | パワーグラウンド |
5 | Y07 | - | TP信号 |
6 | Y06 | - | TP信号 |
7 | GND3 | P | パワーグラウンド |
8 | X00 | - | TP信号 |
9 | X01 | - | TP信号 |
10 | X02 | - | TP信号 |
11 | X03 | - | TP信号 |
12 | X04 | - | TP信号 |
13 | X05 | - | TP信号 |
14 | GND4 | P | パワーグラウンド |
15 | Y00 | - | TP信号 |
16 | Y01 | - | TP信号 |
17 | Y02 | - | TP信号 |
18 | Y03 | - | TP信号 |
19 | Y04 | - | TP信号 |
20 | Y05 | - | TP信号 |
21 | GND5 | P | パワーグラウンド |
22 | X07 | - | TP信号 |
23 | X06 | - | TP信号 |
24 | GND6 | P | パワーグラウンド |
25 | GND7 | P | パワーグラウンド |
26 | FOG3 | - | FOGテストピン |
27 | FOG4 | - | FOGテストピン |
アプリケーション
高解像度、低消費電力、優れたビジュアルパフォーマンスを必要とするコンパクトでハイエンドのウェアラブルデバイス向けに設計されています。
スマートウォッチ
フィットネストラッカー
健康監視デバイス
466×466 の解像度とリアル RGB 配置を 備えたディスプレイは、高度なスマートウォッチ インターフェイスや常時表示モードに適した、鮮明な UI レンダリングとスムーズなグラフィック パフォーマンスを実現します。
屋外または周囲光の多い環境で使用されるウェアラブル デバイス向けに最適化されています。
アウトドア用スマートウォッチ
スポーツウェアラブル
現場用監視装置
750 nits の明るさ (標準値) により 、直射日光の下でも鮮明な視認性が保証され、屋外シナリオにおける標準 AMOLED ディスプレイの一般的な制限に対処します。
円形 UI 設計を必要とする、スペースに制約のある組み込みシステムに適したソリューションです。
手持ち機器
ポータブル検査装置
ミニコントロール端子
QSPI インターフェイスにより 、ピン数を減らしてより高速なデータ転送が可能になり、組み込みプラットフォームのシステム統合が簡素化されます。
円形ディスプレイが使いやすさや美しさを向上させる製品デザインをサポートします。
スマートホームコントローラー
IoT制御盤
産業用ウェアラブル端末
オン セルタッチ統合により モジュールの厚みが減り、光学性能が向上し、よりコンパクトで信頼性の高い製品設計が可能になります。
建物の制御パネル、エレベーターのディスプレイ、セキュリティ監視ステーション、アクセス制御インターフェース、エネルギー管理端末
ケーススタディ
ウェアラブル デバイス メーカーは、 屋外での使いやすさとプレミアム UI エクスペリエンスを重視した次世代スマートウォッチ用の コンパクトで高解像度の円形ディスプレイを必要としていました。
主な要件には次のものが含まれます。
高ピクセル密度による詳細な UI レンダリング
屋外でも視認性を確保できる十分な明るさ
薄型モジュール構造による軽量設計
組み込みメインボードとの統合の簡素化
1. AMOLED 標準の屋外視認性の制限
AMOLED ディスプレイは、多くの場合、強い周囲光の下では困難を伴います。
2. コンパクトなウェアラブル設計におけるスペースの制約
内部スペースが限られているため、より薄く、高度に統合されたディスプレイ ソリューションが必要でした。
3. インターフェイスの複雑さ
従来のインターフェイスではピン数が増加し、小型デバイスの PCB 設計が複雑になります。
高輝度 AMOLED パネル (750 nits)
従来の AMOLED ソリューションと比較して屋外での可読性が向上
オンセルタッチ統合
モジュール全体の厚さを削減し、組み立てを簡素化
QSPI インターフェイスの実装
ピン数が減り、コンパクトな組み込みシステム向けの通信が高速化
リアル RGB による 466×466 の高解像度
UI の鮮明さと視覚的パフォーマンスが向上
屋外環境でのディスプレイの視認性の向上
モジュールの厚さとデバイス全体の重量の削減
簡素化されたシステム統合と PCB レイアウト
より鮮明な UI レンダリングによるユーザー エクスペリエンスの向上
AMOLEDディスプレイのカスタマイズ機能
TFT LCD モジュールとは異なり、AMOLED ディスプレイは通常、固定パネル仕様に基づいています。カスタマイズは、モジュールの統合、機械設計、システムの互換性に重点を置いています。
カスタマイズ機能の比較
カテゴリ | TFT LCD | AMOLED |
|---|---|---|
パネルの選択 | 高い柔軟性 | 入手可能なモデルに限ります |
明るさの設計 | 完全にカスタマイズ可能 | パネルに依存する |
タッチ構造 | 完全にカスタマイズ可能 | ほとんどが統合(オンセル) |
光スタック | フレキシブル | 半固定 |
インターフェースオプション | ワイド (RGB、LVDS、eDP) | 限定的 (MIPI、QSPI) |
カスタマイズの深さ | 高い | 適度 |
利用可能なに基づく AMOLED パネルの サイズと解像度
厳選されたパネルパートナーからの安定供給
カスタム FPC 設計 (形状、ピン定義)
QSPI/MIPIインターフェースのサポート
組み込みシステムの信号の最適化
オンセル/統合タッチ ソリューション
超薄型モジュール設計
ウェアラブルデバイスの構造適応
コンパクトな組み込みアプリケーションのサポート
よくある質問
コンパクトな円形フォルムで、高コントラスト、深みのある黒、プレミアムな視覚体験を提供します。 これにより、ウェアラブル デバイスの UI の読みやすさと美的魅力が向上します。
TFT LCD と比較して、AMOLED はバックライトの必要性を排除し、モジュールの薄型化とダークモード インターフェイスでの電力効率の向上を可能にします。ただし、エンジニアは、常時オンのディスプレイや屋外ウェアラブルを設計する場合、強い太陽光の下での焼き付きのリスクと輝度の制限を考慮する必要があります。
はい、ディスプレイ パネル内に統合されたオンセル タッチ テクノロジーを備えています。 これによりモジュールの厚みが減り、システム統合が簡素化されます。
外部タッチ パネル (G+G または G+F+F) とは異なり、オンセル タッチでは構造のカスタマイズが制限されますが、光学的な透明度と信頼性が向上します。ファームウェアのチューニングとカバーレンズの設計は、依然として感度、防水性能、グローブタッチの使用例にとって重要な最適化領域です。
はい、ほとんどのウェアラブル アプリケーションで屋外での可読性を実現するには、通常 750 nit で十分です。 視認性と消費電力のバランスをとります。
AMOLED ディスプレイは通常、高輝度 TFT ソリューションに比べて直射日光の下では困難ですが、このレベルの輝度は手首に装着するデバイス用に最適化されています。エンジニアは、UI コントラスト設計、反射防止 (AR) コーティング、環境光センサーベースの明るさ調整を通じて、視認性をさらに向上させることができます。
このディスプレイはQSPIインターフェースを採用しており、少ないピン数で高速通信が可能です。 コンパクトな組み込みシステムに最適です。
TFT モジュールの RGB または LVDS インターフェイスと比較して、QSPI は PCB 配線を簡素化し、コネクタの複雑さを軽減します。ただし、システム設計者はホスト MCU との互換性を確保し、効率的なフレーム バッファ管理とリフレッシュ レートのパフォーマンスのためにファームウェアを最適化する必要があります。
カスタマイズは、パネルレベルの変更ではなく、モジュールの統合に重点を置いています。 主要な領域には、FPC 設計、カバー レンズ、ファームウェアの最適化が含まれます。
TFT LCD とは異なり、AMOLED パネルには固定のサイズと解像度の制約があります。エンジニアは、機械構造、ピン定義、オプティカルボンディング、タッチ感度調整をカスタマイズできます。これにより、AMOLED は完全な構造の再設計ではなく、アプリケーション主導の最適化に適しています。
熱管理、消費電力、寿命性能は重要な要素です。 これらは、小型デバイスの信頼性に直接影響します。
AMOLED パネルは熱や長時間の静電気に弱く、時間が経つと焼き付きが発生する可能性があります。適切な UI 設計 (ピクセルシフト、ダークモード)、電源管理、およびエンクロージャの熱設計が不可欠です。動作温度範囲や屋外での使用条件などの環境要因も、設計段階の早い段階で検証する必要があります。
