フレキシブル ディスプレイ ガイド: テクノロジー、統合、使用例

フレキシブル ディスプレイとは何ですか?いつ使用する必要がありますか?

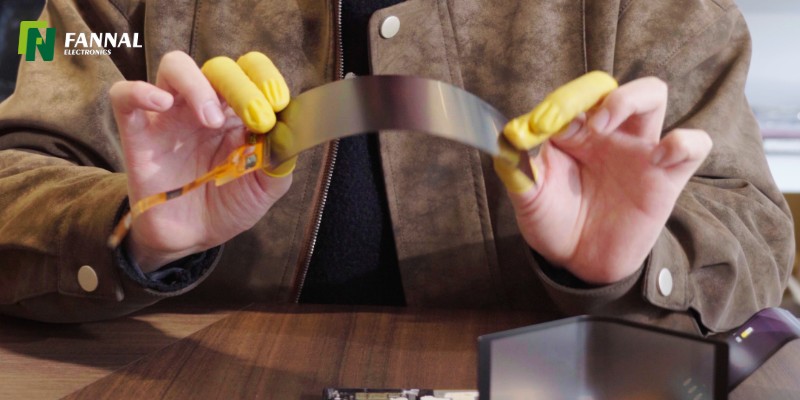

フレキシブル ディスプレイは、ポリイミドなどの曲げ可能な基板上に構築されたパネルであり、曲率、折り畳み、または動的曲げが可能です。エンジニアリング用語では、
機械設計の制約または製品の差別化により明らかに柔軟性が必要な 場合にのみ使用する必要があります。.

メーカーの観点から見ると、フレキシブル ディスプレイはデフォルトのアップグレードではなく、信頼性、コスト、統合の複雑さにおいてトレードオフが生じます。

典型的な使用例:

• 湾曲したまたは非平坦な工業デザイン

• スペースに制約のあるデバイス

• 軽量またはウェアラブル システム

以下の場合には推奨されません:

• 標準的な産業用 HMI システム

• 長いライフサイクルのアプリケーション (5 ～ 10 年)

• 衝撃や振動の多い環境

エンジニアリングの洞察:
製品を曲げる必要がない場合、リジッド TFT または LCD ソリューションはより安定しており、コスト効率が高くなります。

フレキシブル ディスプレイ技術の主な種類は何ですか?

フレキシブル ディスプレイは主に OLED テクノロジーに基づいており、フレキシブル LCD や MicroLED などの代替品も登場しています。
実際のプロジェクトでは、 その成熟度とサプライチェーンの可用性により、フレキシブル OLED が主流です.

技術比較（エンジニアリングの観点）

主要なエンジニアリング上の考慮事項

• フレキシブルOLED

  • 超薄型で柔軟性に優れています

  • 湿気と酸素に敏感

  • 焼き付きや劣化の危険性

• フレキシブル液晶ディスプレイ

  • 通常は半柔軟性（曲げ可能ですが、折り畳むことはできません）

  • 産業用途向けにさらに安定した

  • 温度および寿命性能の向上

• マイクロLED

  • ほとんどのカスタム産業プロジェクトではまだ実現できません

  • 入手可能性が限られており、コストが非常に高い

結論：

• 民生機器 → フレキシブルOLED

• 産業用システム → フレキシブル LCD またはリジッド ディスプレイ

フレキシブルディスプレイはタッチインテグレーションとオプティカルボンディングにどのような影響を与えますか?

フレキシブル ディスプレイの複雑さが大幅に増加します。 により、タッチ統合とオプティカル ボンディング.
標準的なガラスベースのプロセスを変更せずに直接適用することはできません。

タッチ統合の課題

• 従来のガラスベースのセンサー (G+G、GFF) は、大きな曲げには適していません

• 推奨されるアプローチ:

  • オンセルまたはインセルタッチ (OLED で一般的)

  • フィルムベースの静電容量式タッチセンサー

• 湾曲部では感度低下が発生する場合があります

• 精度を維持するにはコントローラーの調整が必要です

オプティカルボンディングに関する考慮事項

エンジニアリングに関する推奨事項:

• 完全なラミネートではなく部分的な接着を検討してください

• 低応力OCA素材を使用

• 熱サイクル条件下で検証します (必要に応じて -20°C ～ 70°C、またはそれ以上)

フレキシブル ディスプレイの主な信頼性リスクは何ですか?

フレキシブル ディスプレイは、リジッド ディスプレイよりも環境的ストレスや機械的ストレスに敏感です。
主なリスクには、 湿気の侵入、機械的疲労、材料の劣化が含まれます。.

重大な危険因子

1. 湿気と酸素への影響
OLED ベースのフレキシブル ディスプレイには、高度なカプセル化 (TFE) が必要です。
バリア層に損傷があると、急速な故障につながる可能性があります。

2. 機械的疲労
繰り返しの曲げサイクルには制限があります。
産業用ユースケースでは、設計されたライフサイクルを超える場合があります。

3. 温度安定性

• 高温により劣化が促進される

• 低温では柔軟性が低下し、脆さが増す可能性があります

4. 表面保護の制限

• 剛性の高いカバーガラスがないため、耐衝撃性が低下します

• 追加のカバーレンズによりシステムが複雑になる

エンジニアリングの結論:
フレキシブル ディスプレイは次の用途には理想的ではありません。

• ライフサイクルの長い産業システム

• 幅広い温度環境

• 屋外の高輝度アプリケーション

フレキシブルディスプレイモジュールを中心にシステムを設計するにはどうすればよいですか?

柔軟なディスプレイの統合には、 パネルの交換だけでなく、システムレベルの設計アプローチが必要です。
機械的、電気的、熱的側面を合わせて最適化する必要があります。

システムレベルの設計ガイドライン

1. 機械設計

• 最小曲げ半径（R値）を定義する

• FPC およびコネクタ領域付近の応力集中を回避する

• フォームやエラストマーなどの緩衝材を使用する

2. EMIとシグナル・インテグリティ

• フレキシブル回路は干渉を受けやすい

• 推奨されるアクション:

  • シールド層を追加する

  • 配線の長さとレイアウトを最適化する

3. 熱管理

• OLEDの性能は温度に依存します

• 局所的なホットスポットを避ける

4. 高輝度要件

• フレキシブルOLEDはLCDに比べて明るさが制限されています

• 1000 nits を超えるアプリケーションの場合は、LCD ソリューションを評価する必要があります

5. タッチとディスプレイの統合

• オンセルまたは インセル統合を好む

• エアギャップのある厚いカバーガラスを避ける

フレキシブル ディスプレイとリジッド ディスプレイ: どちらがより良い選択でしょうか?

ほとんどの産業用途では、依然としてリジッド ディスプレイがより信頼性が高く、コスト効率の高いソリューションです。フレキシブル ディスプレイは
、構造的または機能的に明らかな利点 がある場合にのみ選択する必要があります。.

意思決定ガイド

重要な洞察:
柔軟性が不可欠でない限り、フレキシブル ディスプレイは多くの場合、比例した価値を提供せずに複雑さをもたらします。

よくある質問

フレキシブル ディスプレイは屋外の産業環境で使用できますか?

明るさと環境への影響が制限されているため、通常は推奨されません。

フレキシブル OLED ディスプレイの一般的な寿命はどれくらいですか?

通常、特に高輝度および高温条件下では、LCD よりも短くなります。

フレキシブルディスプレイはオプティカルボンディングをサポートできますか?

はい、ただし、低弾性材料と慎重な応力管理が必要です。

フレキシブルディスプレイはリジッドディスプレイよりも高価ですか?

はい、パネルのコストと統合コストは両方とも大幅に高くなります。

フレキシブル ディスプレイの最小曲げ半径はどれくらいですか?

設計と構造に応じて、通常は R3 ～ R10 mm の範囲になります。
