産業用ディスプレイ コントローラーはさまざまなインターフェイスをどのように処理するのでしょうか?

多くのエンジニアは、ディスプレイ コントローラー (ドライバー ボードまたはスケーラー ボードと呼ばれることが多い) は単に 1 つのインターフェイスを別のインターフェイスに変換するだけだと考えています。

• HDMIからLVDSへ

• DisplayPortからeDPへ

• VGAからMIPIへの変換

一見すると、これは簡単なことのように思えます。

ただし、産業用アプリケーションでは、ディスプレイの適応が単にコネクタの互換性だけを考慮することはほとんどありません。サイズと解像度が同じ 2 つのパネルであっても、タイミング要件、レーン構成、ファームウェア設定、電源シーケンス、または信号整合性制約の違いにより、適切に動作しない可能性があります。

産業用ディスプレイコントローラー の本当の役割は 、製品ライフサイクル全体にわたって信頼性を維持しながら、システム出力とディスプレイ モジュール間の互換性のギャップを埋めることです。

産業用ディスプレイ コントローラーは実際に何をするのですか?

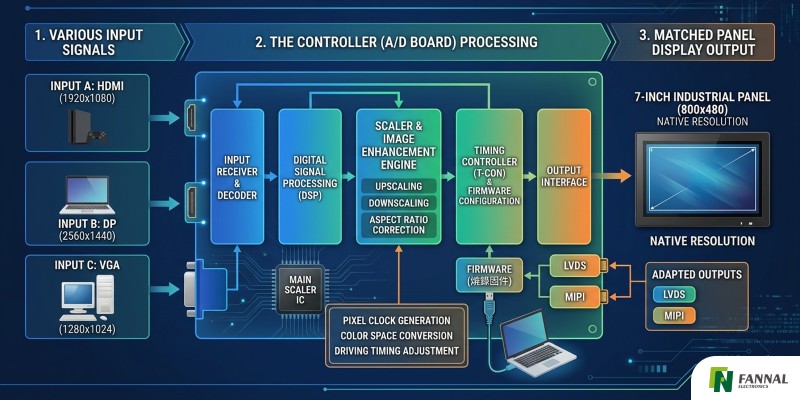

ディスプレイ コントローラーは通常、4 つの主要な機能を実行します。

1. 信号の受信とデコード

産業用システムは、以下を介してビデオ信号を出力する場合があります。

• HDMI

• ディスプレイポート (DP)

• VGA

• DVI

• USB Type-C (DP Alt モード付き)

ただし、LCD パネルはこれらのインターフェイスを直接理解できません。代わりに、通常は次のようなパネル固有のインターフェイスが必要です。

• LVDS

• edp

• MIPI DSI

• RGB TTL

• VバイワンHS

コントローラーは受信ビデオ信号をデコードし、ターゲット パネルに必要なデジタル ピクセル データに変換します。

この変換層がなければ、ホスト システムとディスプレイ パネル間の通信は不可能です。

解像度のスケーリングは普遍的な解決策ではない

よくある誤解の 1 つは、スケーラーが解像度の不一致を自動的に解決できるというものです。

例えば：

入力信号:

1280×720

パネルのネイティブ解像度:

1920×1080

コントローラーは次のことを実行できます。

• アップスケーリング

• トリミング

• アスペクト比の維持

• 1:1 ピクセル マッピング

ただし、どのスケーリング方法にもトレードオフが伴います。

基本的な補間アルゴリズムは以下を提供します。

利点:

• 低コスト

• 最小限の処理オーバーヘッド

制限事項:

• テキストの鮮明度の低下

• よりソフトな UI 要素

高度なスケーリング エンジンは以下を提供します。

利点:

• より良い画質

• エッジ保存の改善

制限事項:

• コントローラーのコストが高くなる

• 追加の処理遅延

産業用 HMI システムでは、多くの場合、消費者向けのビデオ品質よりも、高速応答とインターフェイスの読みやすさの方が重要です。

このため、多くの工業設計では、不必要なスケーリングを避けるために、システム出力解像度をパネルのネイティブ解像度に意図的に一致させています。

タイミング変換: 隠れた課題

解像度だけで互換性が決まるわけではありません。

表示パネルには、次のような特定のタイミング パラメータも必要です。

• ピクセルクロック

• 水平同期(HSync)

• 垂直同期 (VSync)

• フロントポーチ

• バックポーチ

• 同期幅

• データイネーブル (DE)

たとえば、2 つの 1920 × 1080 パネルの 要件はまったく異なる場合があります。

解像度が同じに見えても、タイミング設定が不適切であると、次のような問題が発生する可能性があります。

• 黒い画面

• 画像シフト

• ちらつき

• 部分画像表示

• 断続的な信号損失

多くの産業プロジェクトでは、ディスプレイの欠陥のように見えても、実際にはタイミングの不一致の問題があります。

単純な接続を超えたインターフェイス変換

産業用ディスプレイは さまざまなインターフェース技術を採用していますが、それぞれに独自の長所と限界があります。

RGB TTL

利点:

• シンプルな実装

• 低コスト

制限事項:

• EMI性能が低い

• ケーブル数が多い

• 伝送距離に制限がある

一般的なアプリケーション:

• レガシー産業機器

• 低解像度システム

LVDS

LVDS は、依然として産業用ディスプレイで最も広く使用されているインターフェイスの 1 つです。

利点:

• 優れたノイズ耐性

• 実証済みの長期信頼性

• 過酷な産業環境に最適

制限事項:

• 非常に高い解像度では帯域幅が制限される

• 徐々に新しいデザインに置き換えられていく

一般的なアプリケーション:

• 産業用HMI

• 医療機器

• 自動化制御システム

edp

eDP は、新しい産業プラットフォームで採用されることが増えています。

利点:

• より高い帯域幅

• ケーブルの複雑さの軽減

• 高解像度パネルのサポート

制限事項:

• より複雑なレーン構成

• 統合中のリンクトレーニングの課題

実際には、eDP の統合は、その技術的な利点にもかかわらず、LVDS よりも必ずしも簡単であるとは限りません。

MIPI DSI

MIPI DSI は一般的に次の用途で使用されます。

• ポータブルデバイス

• 組み込み型ハンディターミナル

• コンパクトな統合システム

利点:

• 低消費電力

• 高い帯域幅効率

制限事項:

• 厳格な PCB レイアウト要件

• 短い伝送距離

• デバッグの複雑さの増加

MIPI がすべての産業環境にとって自動的に最適な選択肢になるわけではありません。

産業用ディスプレイの適応が民生用ディスプレイよりも複雑なのはなぜですか?

消費者向けモニターは通常、次のような単純なアーキテクチャに従います。

ホスト→HDMI→モニター

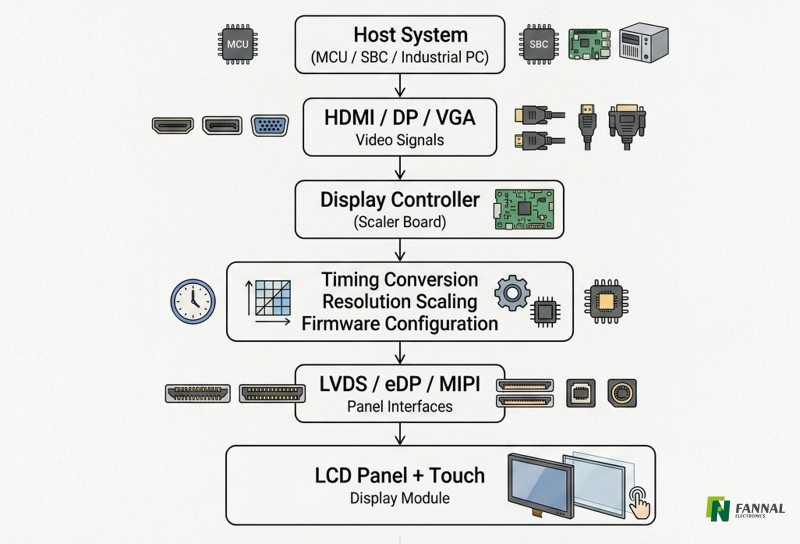

産業用ディスプレイ システムには、次のものが含まれることがよくあります。

ホスト CPU/GPU → オペレーティング システム → ディスプレイ コントローラー → ファームウェア構成 → LCD パネル → バックライト ドライバー

→ タッチコントローラー

各コンポーネントには、システム全体の安定性に影響を与える変数が導入されます。

産業プロジェクトでは、ディスプレイが最初に動作するかどうかだけでなく、次のことができるかどうかにも焦点が当てられます。

• EMI暴露下でも確実に動作

• 拡張温度範囲をサポート

• 長期的な可用性を維持する

• 将来のパネル交換にも対応

• 医療または輸送用途における規制要件を満たす

同じ解像度のパネルを必ずしも直接交換できないのはなぜですか?

これは、産業用ディスプレイ プロジェクトで最もよくある誤解の 1 つです。

2 つの 10.1 インチ、1280 × 800 LVDS パネルは、次の点で異なる場合があります。

• ピンの割り当て

• 電源シーケンスの要件

• バックライト制御方式

• タイミング仕様

• EDID構成

• ファームウェアの依存関係

結果として：

解像度が一致しても互換性は保証されません。

パネルの交換には、多くの場合、ディスプレイ サブシステムの完全な検証が必要です。

スケーラーボードの使用を避けるべきなのはどのような場合ですか?

コントローラーの追加が常に最適なアプローチであるとは限りません。

リアルタイムアプリケーション

例としては次のものが挙げられます。

• マシンビジョンシステム

• 遠隔操作装置

• 高速産業用制御システム

スケーラーによって追加の画像処理遅延が発生すると、パフォーマンスに悪影響を及ぼす可能性があります。

高信頼性システム

例としては次のものが挙げられます。

• 医療機器

• 防衛装備品

• セーフティクリティカルな制御システム

追加のコントローラー ボードが増加します。

• 熱負荷

• EMI暴露

• 潜在的な障害点

ネイティブ パネル インターフェイスは、より堅牢なソリューションを提供する可能性があります。

極端な環境条件

例としては次のものが挙げられます。

• 屋外用途

• 幅広い温度システム (-30°C ～ +85°C)

コントローラー自体は、ディスプレイ モジュールと同じ環境要件を満たしている必要があります。

そうしないと、コントローラがシステム内で最も弱いリンクになる可能性があります。

ディスプレイの互換性はタッチの互換性を保証するものではありません

産業用ディスプレイの統合には、次の 2 つの独立したサブシステムが含まれます。

• 表示パス

• タッチパス

ディスプレイ側で電気的に動作するパネルを交換しても、次のようなタッチ関連の問題が発生する可能性があります。

• 座標マッピングのエラー

• オペレーティング システム ドライバーが不足しています

• コントローラICの非互換性

• グローブまたはウェットタッチのパフォーマンスの低下

• 産業環境におけるEMC感受性

統合 タッチ ディスプレイ システムの場合、システム統合中にディスプレイとタッチ インターフェイスの両方を一緒に検証する必要があります。

産業プロジェクトにおける適応の成功率を向上させる

コントローラー ソリューションを選択する前に、エンジニアは以下を確認する必要があります。

✓ パネルのデータシート仕様

✓ インターフェースの種類 (LVDS、eDP、MIPI、V-by-One)

✓ 電源電圧要件

✓ バックライトの駆動方法

✓ ピクセルクロック仕様

✓ タイミングパラメータ

✓ タッチコントローラーの互換性

✓ EMI/EMC 要件

✓ 製品ライフサイクルの期待

多くの統合上の問題は、初期設計段階で回避できます。

FANNAL では、ディスプレイ コントローラーの選択が単にパネルを点灯させることだけになることはほとんどありません。より大きな課題は、さまざまな環境、進化するサプライチェーン、長い製品ライフサイクルにわたって安定した運用を確保することにあります。

産業用アプリケーションでは、多くの場合、インターフェース仕様だけよりも長期的な互換性の方が重要です。

よくある質問

システムを変更せずにタッチパネルをLCDと一緒に交換できますか?

いつもではありません。ディスプレイ インターフェイスに互換性が残っている場合でも、タッチ コントローラー IC、通信プロトコル、またはセンサーの寸法が変更されると、ファームウェアの更新、ドライバーの調整、または再キャリブレーションが必要になる場合があります。

新しいディスプレイをサポートするには、スケーラー ボードを追加することが常に最も早い方法ですか?

必ずしもそうとは限りません。スケーラー ボードはインターフェイスの変換を簡素化できますが、追加のハードウェア、ファームウェア管理、熱に関する考慮事項、および潜在的な遅延も発生します。一部のプロジェクトでは、パネルにネイティブに一致するようにホスト出力を再設計することで、より信頼性の高い長期的なソリューションが得られます。

長寿命産業機器の交換用パネルを選択する際の最大のリスクは何ですか?

初期互換性のみに焦点を当てます。工業製品の耐用年数は 5 ～ 10 年を超えることがよくあります。エンジニアは、供給の継続性、ファームウェアの保守性、将来の交換戦略、およびシステムの大規模な再設計を行わずに代替パネルを統合できるかどうかも評価する必要があります。

エンジニアは、標準の既製ソリューションではなく、カスタム コントローラー ファームウェアをいつ検討する必要がありますか?

カスタム ファームウェアは、製造中止されたパネル、非標準のタイミング要件、独自のインターフェイスの組み合わせ、または単一のハードウェア プラットフォームで複数のパネル オプションを必要とするプロジェクトに対処する場合に役立ちます。これにより柔軟性が向上しますが、検証とメンテナンスの責任も追加されます。
