TFT ディスプレイ障害の分析およびトラブルシューティング ガイド

産業用および組み込みシステムにおけるTFT ディスプレイの 障害は複雑に見えることが多いですが、ほとんどの問題は、信号とドライバーの問題、光学的および輝度の異常、環境または信頼性要因など、繰り返し発生するいくつかのカテゴリに分類できます。

このガイドでは、TFT LCD およびタッチ ディスプレイ モジュールを扱う研究開発エンジニア、ハードウェア設計者、技術バイヤー向けに、実践的な障害分類と段階的な診断方法を提供します。

信号およびドライバー関連の異常

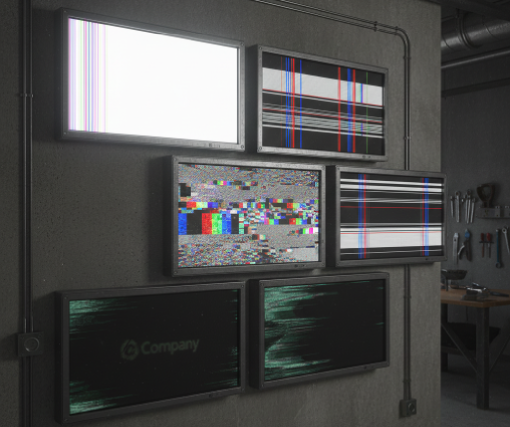

典型的な症状

• 白い画面/黒い画面

• カラーノイズまたはモザイクパターン

• 縦線または横線

• ちらつきや不安定な画像

• 残像またはゴースト

一般的な根本原因

• FPC ケーブルの接触不良
  通電中に FPC を接続したり取り外したりすると、インターフェイスやドライバー回路が損傷する可能性があります。

• IC または FPC の接合欠陥
  COF/ACF の接合欠陥は、部分的または完全な信号損失を引き起こします。

• 不安定な電源電圧または電流
  異常な AVDD、VGH、VGL、またはロジック電圧は、パネルの駆動に直接影響します。

• 不正なタイミングまたは初期化パラメータ
  特に MIPI インターフェイスの場合: 間違ったポーチ、クロック、または init コマンドの欠落により、「バックライトがオン、画像なし」が発生することがよくあります。

• EMI 干渉
  強い電磁ノイズは、ちらつき、データの破損、または白黒画面の断続を引き起こす可能性があります。

診断と解決策

• FPCを再接続する前に電源をオフにしてください。コネクタにゴミ、酸化、変形がないか点検してください。

• 別のパネルまたはメインボードを使用してクロステストを行い、パネルとホストの問題を分離します。

• すべてのパネルの電源レールを測定し、パネルのデータシートの制限と比較します。

• 特にのタイミング構成と初期化シーケンスを検証する MIPI DSI.

• 干渉源を特定して抑制します。接地、シールド、レイアウトを最適化します。

明るさと光学的異常

典型的な症状

• 明るさが不十分または過剰である

• 明るさムラやムラ

• 端や角の光漏れ

• カラーシフト（青み/赤み）

• 色褪せた白またはグレーの画像

• 異常なグレースケールまたはコントラスト

一般的な根本原因

• バックライト電流設定が正しくない 過
  電流は明るすぎや劣化の原因になります。不足電流により画像が暗くなります。

• LED の経年劣化と輝度低下
  長期間の動作により、特に大電流や高温下では LED 輝度が徐々に低下します。

• 不均一なライトガイドまたはディフューザー構造
  機械的応力や不適切な光学設計により、明るい領域と暗い領域が生じます。

• オプティカルボンディングの欠陥による
  OCA の泡、層間剥離、または脱ガス不良により、曇りや白化が発生します。

• 不適切な遮光接着剤の設計
  位置ずれや重なりが不十分な場合、エッジ光漏れが発生します。

• 材料の選択が間違っている
  偏光子、LED、フィルムのスペクトルが一致しないと、色ずれが発生します。

• ガンマまたは色温度の設定が間違っていると、
  グレースケールが不正確になり、コントラストが異常になります。

診断と解決策

• バックライトの電圧と電流を測定します。ドライバパラメータを目標仕様に合わせて調整します。

• 早期の輝度低下を避けるために、プロジェクト定義の早い段階で寿命要件を評価します。

• 光学スタックと機械構造を最適化します。組み立て工程を標準化します。

• 認定されたを使用し 接着プロセス 、明確な合格基準を定義します。

• システムファームウェアのガンマカーブと色温度設定を検証します。

環境および信頼性の異常

典型的な症状

• 低温で始動しない、または応答が遅い

• 高温で黒い画面または黄変する

• モジュール内の曇りまたは結露

• 長期的な色の変化または明るさの低下

一般的な根本原因

• 指定された温度範囲外での動作
  低温では液晶の応答が遅くなる可能性があり、高温では材料やコンポーネントの劣化が早まる可能性があります。

• UV 暴露と湿気の侵入
  素材の老化、黄ばみ、光劣化の原因となります。

• シールと保護が不十分
  防塵性と耐湿性が低いと、内部の汚染や腐食が発生します。

診断と解決策

• アプリケーションの全動作温度範囲に対応する定格のパネルを選択してください
  (工業用: -20 °C ～ 70 °C、幅広い温度: -30 °C ～ 85 °C、-40 °C 未満の極端なアプリケーションには特別な LC 配合が必要です)。

• 紫外線耐性のある素材と光学フィルターを使用して、放射線による老化を軽減します。

• 筐体の密閉性、ガスケット設計、組み立て時の湿気制御を改善します。

結論

TFT ディスプレイの故障のほとんどは、限られた数の電気的、光学的、環境的メカニズムに起因します。最初に症状を分類し、次にインターフェイス、電源、光スタック、および環境制限を系統的に検証することで、エンジニアはディスプレイの異常な問題の大部分を効率的に排除できます。

このチェックリスト形式のトラブルシューティング方法は、次の場合に適しています。

• 新製品の立ち上げ

• フィールド故障解析

• サプライヤー評価

• 受入検査と品質監査

よくある質問

Q1.パネルの障害とメインボードまたはドライバーの障害を区別するにはどうすればよいですか?

クロステストは最も速い方法です。パネルを正常なコントローラに接続するか、正常なパネルを同じメインボードに接続します。症状がパネルとともに変化する場合、障害はパネル側にあります。システム上に残っている場合、根本的な原因は通常、タイミング、電源、またはドライバーの構成にあります。

Q2.バックライトは点灯するのに画像が表示されないのはなぜですか?

これは通常、バックライト回路は動作しているが、ディスプレイ インターフェイスまたは初期化シーケンスが正しくないことを示します。一般的な原因としては、初期化コマンドの欠落、MIPI DSI でのレーン構成の誤り、またはロジック電圧がパネル ドライバーに到達していないことが挙げられます。

Q3.産業システムにおける断続的なちらつきの最も一般的な原因は何ですか?

断続的なちらつきは、ほとんどの場合、不安定な電源レール、グランド ノイズ、またはインターフェイス ラインへの EMI 結合に関連しています。ケーブルの配線、接地トポロジ、スイッチング電源のリップルが代表的な要因です。

Q4.温度サイクル後にディスプレイ内部に結露が発生するのはなぜですか?

結露は、モジュールの筐体内に湿気が侵入したことを示します。温度が低下すると、閉じ込められた湿気が内部の光学面に結露します。これは通常、シール、ガスケットの設計、または材料の浸透性が不十分であることを示しています。

Q5.ディスプレイの問題がサプライヤーの欠陥ではなく、設計段階のリスクとみなされるのはどのような場合ですか?

障害がシステム環境、エンクロージャ構造、電源アーキテクチャ、またはファームウェアのタイミングと強く相関している場合は、システムレベルの設計リスクとして扱う必要があります。通常、サプライヤーの純粋な欠陥は、さまざまなシステムや動作条件にわたって一貫して再現されます。
