高速鉄道運転士コンソール用 34 インチ タッチ ディスプレイ

EMIシールドと完全な光学接着を備えたカスタム34インチタッチディスプレイモジュールで、信頼性の高い鉄道制御システムを実現します。
ホームページ » 鉄道タッチディスプレイドライバーコンソール

プロジェクト概要

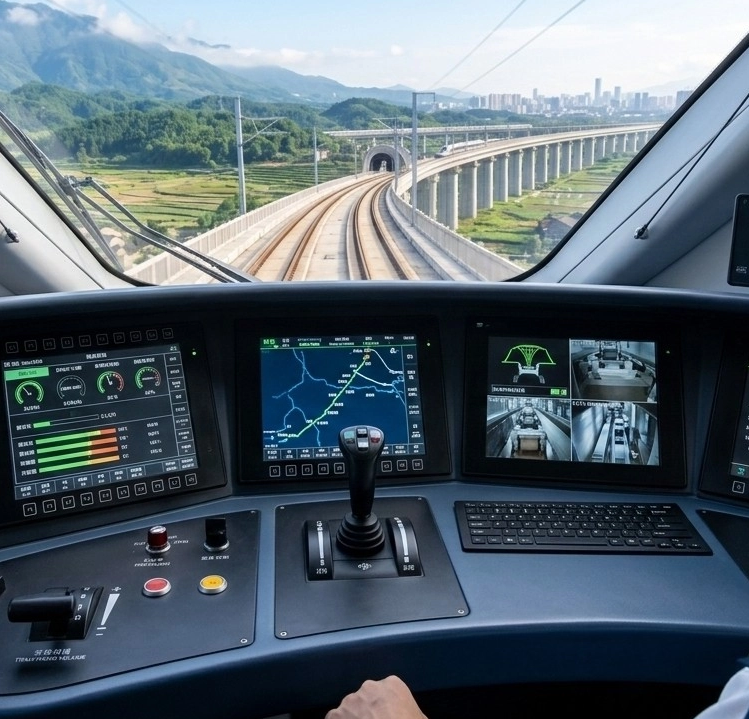

アプリケーション: 高速列車の運転士計器コンソール
パネル サイズ: 34 インチ TPM (タッチ パネル モジュール)

コア要件:
  • 高い電磁干渉環境でも安定したタッチ性能を維持
  • 強力な静電放電 (ESD) 耐性を実現
  • シールド構造を統合して信号干渉を低減
  • 鉄道制御システムの長期信頼性を確保
  • 完全光学接着を採用し、表示の安定性と耐久性を向上

このシステムは、安定したタッチ性能と鉄道機器の長いライフサイクルの信頼性を維持しながら、複雑な電気環境でも確実に動作する必要があります。

技術的課題: 鉄道タッチディスプレイ

お客様は、プロジェクト中にいくつかの重要な技術的懸念事項を特定しました。

ESD保護

鉄道制御システムは、 動作中の静電気放電によって引き起こされる誤動作を防ぐために、厳格な ESD 保護規格に準拠する必要があります

EMI

電車内の電気システムは重大な EMIを発生し、タッチ信号やディスプレイの安定性に干渉する可能性があります

長いライフサイクルの信頼性

一般に鉄道機器は 導入サイクルが長く、約 8年ごとにシステム更新が行われる.
ため、表示モジュールには高い耐久性と安定した部品供給が求められます。

統合要件

お客様は、 構造の安定性とディスプレイのパフォーマンスを向上させるために、 完全に接着されたディスプレイ構造 (OCR 光学接着)を必要としていました。

カスタム鉄道タッチディスプレイソリューション設計

鉄道制御システムの信頼性と耐干渉性の要件を満たすために、FANNAL は高速列車の運転士コンソール用に最適化されたカスタム 34 インチ タッチ パネル モジュール (TPM) を開発しました。
  • 強化カバーガラス


    ディスプレイ モジュールには 3 mm の強化カバー ガラスが使用されており 、構造の完全性と長期耐久性が向上しています。

    カバーガラスを厚くすることで、輸送機器内で発生する可能性のある機械的ストレス、振動、衝撃からディスプレイ モジュールを保護します。強化された構造により、システム全体の堅牢性も向上し、長い展開サイクルにわたって安定した動作を維持するのに役立ちます。
  • 耐 UV 表面処理

    長期耐久性を向上させるために、カバー ガラスには 耐 UV インク印刷と追加の UV 保護処理が施されています.

    。 鉄道機器は、長期間の運転期間にわたって継続的に光にさらされる場合があります。耐紫外線設計により、変色、素材の老化、印刷領域の劣化を防ぎ、長期にわたり安定した外観と性能を保証します。
  • EMIシールドタッチパネル

    タッチパネル構造には EMI シールド層 が組み込まれており 、周囲の電気システムからの電磁干渉の影響を軽減します。

    鉄道制御環境には、車載機器によって発生する高レベルの電気ノイズが含まれることがよくあります。シールド設計により、安定した静電容量センシング性能を維持し、タッチ信号の妨害のリスクを軽減します。
  • 産業用タッチコントローラー


    タッチ システムは ILI2323 タッチ コントローラーによって駆動され、強力なノイズ耐性と安定したマルチタッチ パフォーマンスを提供します。

    この工業グレードのコントローラーは、電磁干渉や電気ノイズが標準的な静電容量式タッチ システムに影響を与える可能性がある環境でも、信頼性の高いタッチ操作を保証するのに役立ちます。
  • 産業用LCDパネル

    表示モジュールには 老舗パネルメーカーのオリジナルLCDパネルが組み込まれており、安定した表示品質と長期供給を保証します。

    オリジナルのパネルを使用すると、生産バッチ全体で一貫した明るさ、色性能、信頼性を維持できます。これは、ライフサイクル要件が延長された鉄道機器にとって重要です
  • OCR完全光学ボンディング

    ディスプレイモジュールは、 カバーガラスとLCDパネルの間に OCRフルオプティカルボンディングを採用しています。

    オプティカルボンディングは、振動や環境ストレスに対するモジュールの構造的完全性を大幅に強化しながら、内部反射を最小限に抑えてディスプレイの鮮明さを向上させるため、要求の厳しい輸送および産業制御アプリケーションにとって理想的な選択肢となります。

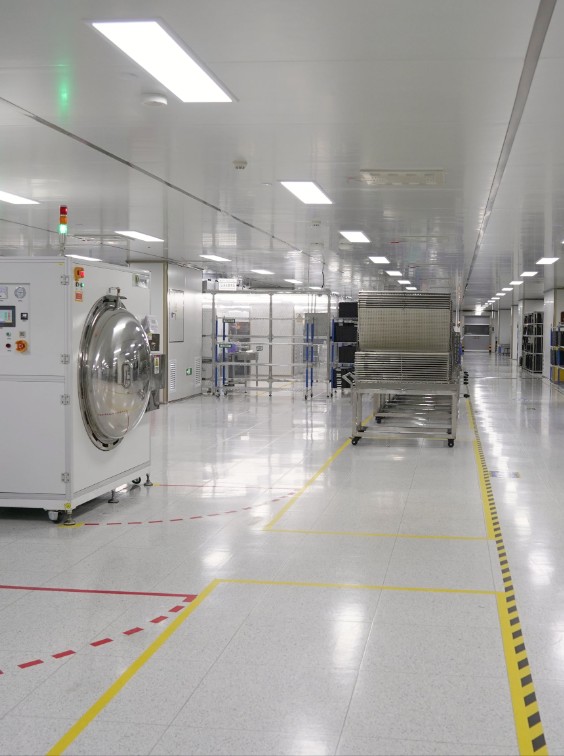

鉄道コンソール システム向けの信頼性の高いタッチ ディスプレイ

最終的なソリューションは、鉄道制御システムの厳しい電気環境向けに設計された、信頼性の高い 34 インチ タッチ ディスプレイ モジュールを提供します。
強化されたカバー ガラス、タッチ パネル構造内の EMI シールド、および産業グレードのタッチ コントローラーを統合することにより、このシステムは 電磁干渉と静電気放電に対する耐性を効果的に向上させ、電車の運転席での安定したタッチ インタラクションを保証します。

完全な OCR 光学接着により、ディスプレイ モジュールの構造的安定性がさらに向上し、光学的な透明性と長期耐久性が向上します。

その結果、ディスプレイ モジュールは次の機能を提供します。
  • 複雑 な車内電気環境に対する ESD および EMI 耐性
  • の向上
  • 長い導入サイクルに対する構造耐久性の向上
  • 鉄道制御システムにおける安定した静電容量式タッチのパフォーマンス 8 年の機器アップグレード サイクル

に合わせた信頼性の高い動作このソリューションは現在、 高速鉄道運転士コンソール システムに統合されており、鉄道制御機器の安定した信頼性の高い動作をサポートしています。

あなたの機器にカスタム産業用タッチディスプレイが必要ですか?

信頼性の高いタッチ ディスプレイ を必要とする機器を開発している場合、FANNAL はカスタマイズされたディスプレイとタッチ統合ソリューションでプロジェクトをサポートできます。
