何が高性能のオートバイディスプレイを作るのですか？ |ファナルタッチソリューション

今日のインテリジェント モビリティの波において、 オートバイのディスプレイは もはや単純な計器パネルではなく、視覚化、対話、および車両制御を組み合わせた統合 HMI システムになっています。

システム設計の観点から見ると、オートバイの高性能ディスプレイは単一の仕様によって定義されるのではなく、複数のサブシステム (光学、タッチ、機構、電子機器) が実際の条件下でどの程度うまく連携するかによって決まります。

実際のアプリケーションにおける高性能オートバイディスプレイの定義は何でしょうか?

オートバイの高性能ディスプレイは、 読みやすさ、耐久性、タッチの信頼性、屋外条件下での環境堅牢性によって定義されます。太陽光、振動、雨、極端な温度下でも安定した性能を維持する必要があります。

モジュール統合の観点から見ると、これは以下のバランスをとることを意味します。

• 光学性能（明るさ＋密着性）

• 機械的強度（カバーレンズ＋シーリング）

• タッチシステムの堅牢性

• 過酷な環境における長期信頼性

民生用ディスプレイとは異なり、 オートバイアプリケーションの故障モードはコンポーネントレベルではなくシステムレベルです。

太陽光の下での可読性が設計上の主な制約となるのはなぜですか?

オートバイのディスプレイはで動作するため、太陽光での可読性が最も重要な要素となります。 直射日光など制御されていない屋外照明条件

実用的な可視性を実現するには、通常、システムには次のものが必要です。

• 明るさ ≥1000 nit (実際には 1200 ～ 1500 nit のことが多い)

• エアギャップを排除する オプティカルボンディング (OCA/LOCA)

• 反射防止（AR）およびアンチグレア（AG）表面処理

エンジニアリングに関する洞察:

明るさを上げるだけでは十分ではありません。光学接着がないと、内部反射によってコントラストが低下し 30 ～ 50%、高輝度が効果がなくなります。

システムのトレードオフ:

• 輝度が高い → 消費電力と熱負荷が増加

• オプティカルボンディング → 可読性は向上しますが、製造がより複雑になります

振動や衝撃はディスプレイモジュールの設計にどのような影響を与えますか?

オートバイのディスプレイは、一般的な自動車室内条件をはるかに超えた 継続的な振動や機械的衝撃に耐える必要があります。

堅牢な設計には以下が必要です。

• 強化メカニカル構造（フレーム＋ブラケット設計）

• 高強度カバーガラス (通常 3 ～ 6 mm)

• IK 衝撃規格 (IK08 ～ IK10) への準拠

• 疲労破壊を防ぐ安全な FPC とコネクタの設計

エンジニアリングに関する洞察:

現場での故障のほとんどは LCD の故障ではなく、 コネクタの緩み、はんだ疲労、または接合層の剥離です。.

システムレベルの推奨事項:

• 剛体のみの固定は避けてください。制御された機械的コンプライアンスを導入する

• 正弦を使用して検証する 波テストだけでなく、ランダム振動テスト

手袋と水を使用してもタッチ機能が信頼できるのはなぜですか?

信頼性の高いタッチ パフォーマンスには、 標準のセンサーだけではなく、慎重に調整された PCAP (投影型静電容量) システムが必要です。

オートバイのディスプレイは以下をサポートする必要があります。

• グローブタッチ（厚手のライディンググローブ）

• ウェットタッチ（雨天時）

• ノイズ耐性 (エンジン + 電源システム EMI)

主要な設計要素:

• 高い信号対雑音比 (SNR) のタッチ コントローラー

• カスタム センサー パターン (標準の電話レイアウトではありません)

• ファームウェアのチューニング:

  • 水分の除去

  • 誤タッチ抑制

  • マルチタッチの安定性

エンジニアリング上のトレードオフ:

• 感度の向上によりグローブタッチが向上します

• しかし、過度の感度は雨の下での誤作動を増加させます

→ 解決策は、単なるパラメータ調整ではなく、 アルゴリズム + ハードウェアの共同設計です。

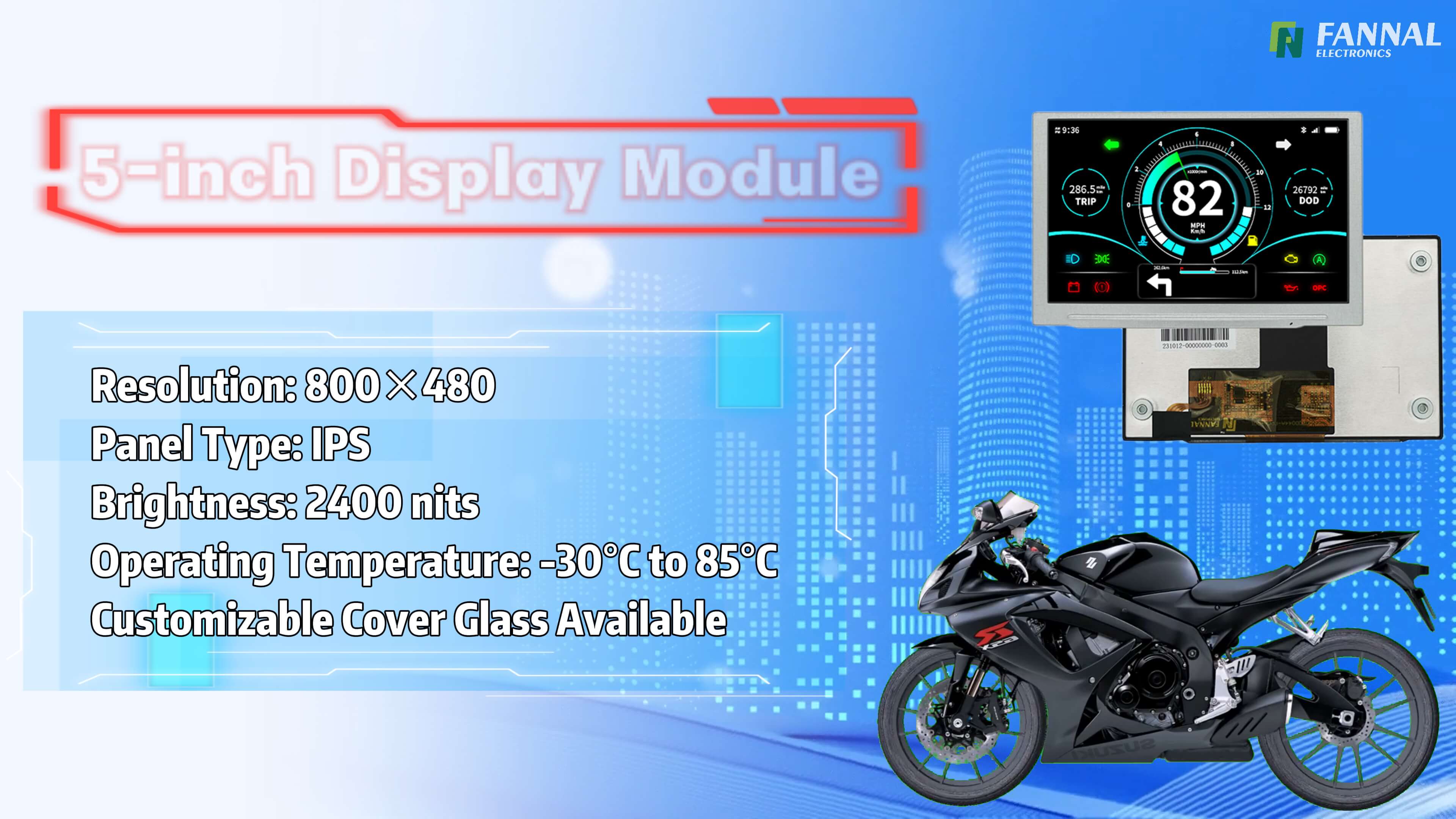

モダン UI には実際にどのような表示仕様が必要ですか?

最新のオートバイのダッシュボードには、以下のものがますます統合されています。

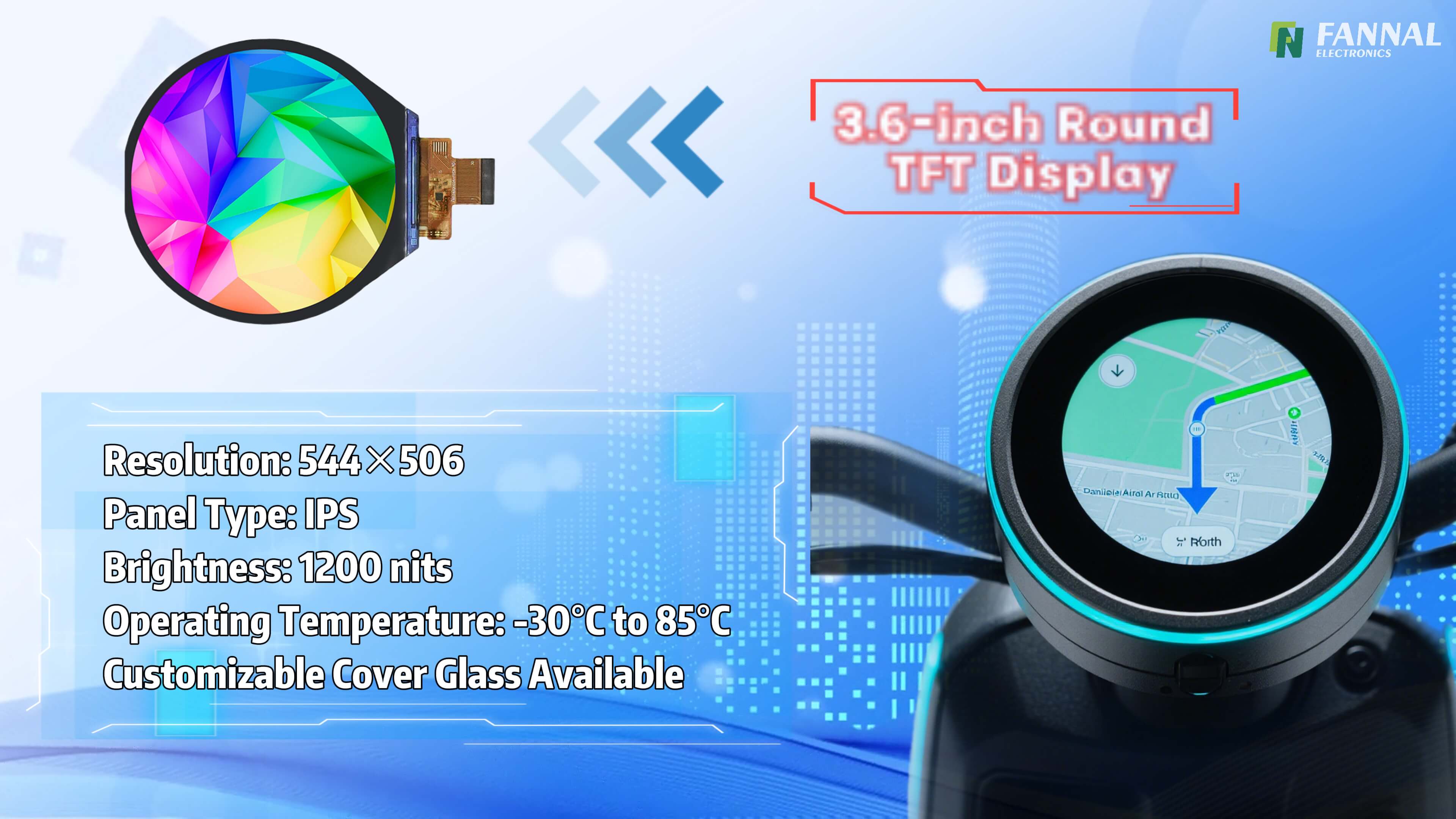

• ナビゲーション（地図レンダリング）

• UIアニメーション

• マルチゾーン情報表示

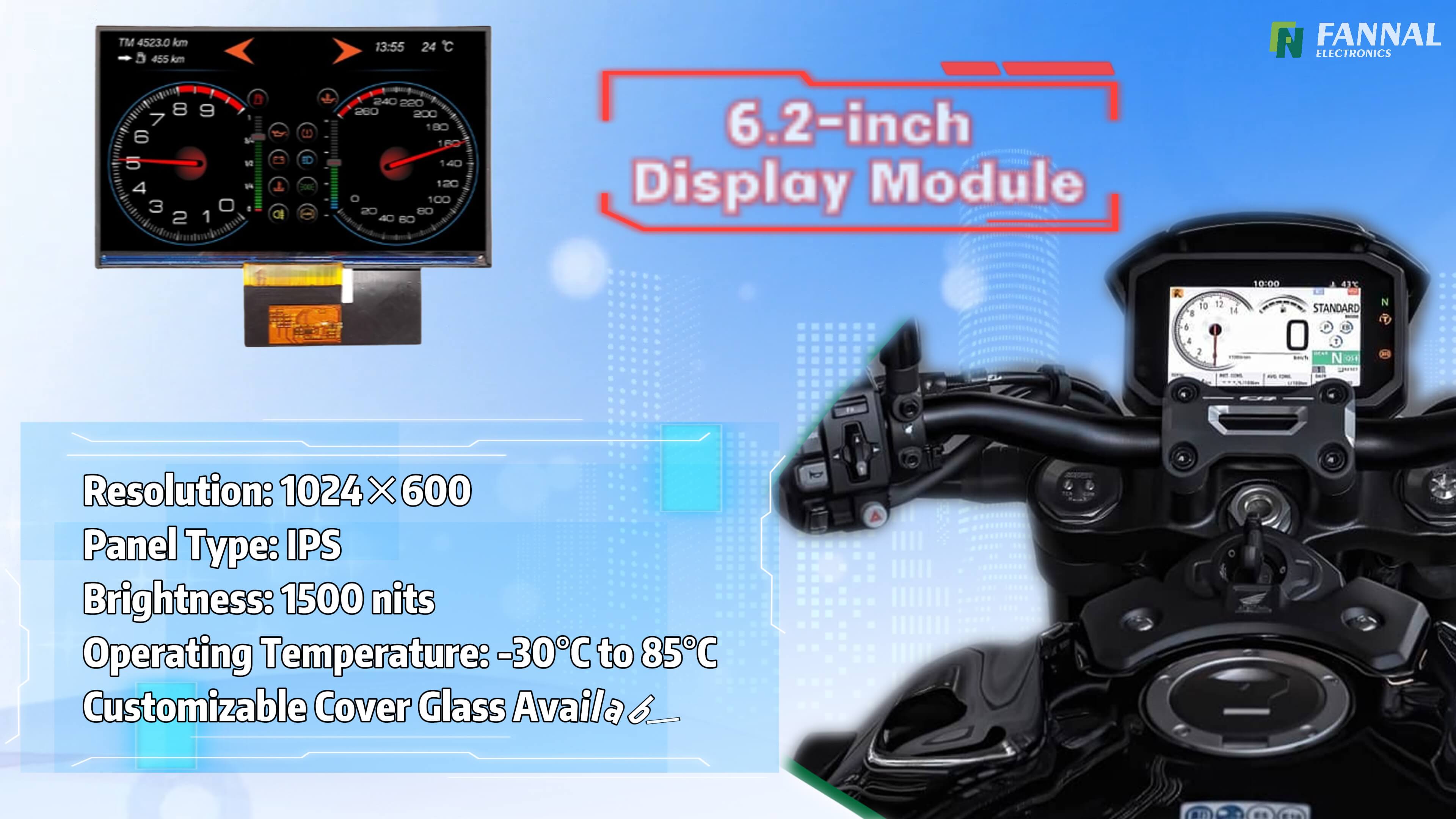

一般的な要件:

• 解像度 ≥ 1024×600

• 広い視野角を実現するIPSパネル

• 屋外でも読みやすい高コントラスト比

エンジニアリングに関する洞察:

解像度は、やみくもに大きくするのではなく、 表示距離と UI 密度に一致させる必要があります。

より高い解像度:

• UIの明瞭さの向上

• ただし、GPU 負荷とシステムコストが増加します

極端な温度下でも安定した動作を保証するにはどうすればよいですか?

オートバイのディスプレイは、制御された車内条件ではなく、にさらされています 完全な環境サイクル。

一般的な要件:

• 動作範囲: -30°C ～ +85°C

設計上の重要な考慮事項:

• 低温液晶応答の最適化

• 高温時のバックライトの信頼性

• 接着安定性（光学接着層が黄変したり剥離したりしないこと）

一般的な失敗のリスク:

• 低温での応答の遅さやゴースト

• 高温によるバックライトの劣化

• ライフサイクル全体にわたる光学接着バブル

ディスプレイパネル以外の主要な統合要素は何ですか?

高性能オートバイ用ディスプレイは、 単なる LCD ではなく、完全に統合されたモジュールです。

重要な統合要素には次のものが含まれます。

• オプティカルボンディング（OCA/LOCA）

• カバーレンズ（強度＋コーティング）

• タッチパネルの統合

• EMIシールド設計

• 防水シール（IP65/IP67）

システムの洞察:

市場におけるパフォーマンスのギャップのほとんどは、パネルの仕様ではなく、 統合の品質に起因します。

オートバイのディスプレイデザインの主要仕様チェックリスト

OEM はオートバイのディスプレイの選択にどのように取り組むべきですか?

OEM は、個別のパラメータに基づいてディスプレイを評価するのではなく、 アプリケーション固有のシステム パフォーマンスに基づいてディスプレイを評価する必要があります。.

推奨される評価アプローチ:

1. 実際の使用条件（太陽光、雨、振動）を定義する

2. 個別のコンポーネントではなく、 統合されたモジュールを検証します

3. リクエスト：

   • オプティカルボンディング検証データ

   • タッチ性能テスト（手袋＋水）

   • 環境信頼性レポート

重要な洞察:

ラボ仕様では良好なパフォーマンスを発揮するディスプレイでも、 統合の不一致により現場環境では失敗する可能性があります。.

よくある質問

オートバイのディスプレイの一般的な明るさはどれくらいですか?

ほとんどのオートバイのディスプレイには少なくとも 1000 nit が必要ですが、直射日光の視認性には 1200 ～ 1500 nit が一般的です。

バイクのディスプレイに光学接着は必要ですか?

はい。光学接着がないと、特に強い太陽光の下では、反射によって可読性が大幅に低下します。

標準の静電容量式タッチは手袋をしたままでも機能しますか?

確実ではありません。オートバイの用途には、グローブとウェットタッチ用に特別に調整された PCAP システムが必要です。

現場でバイクのディスプレイが故障する原因は何ですか?

ほとんどの故障は、LCD パネル自体ではなく、機械的ストレス、コネクタの疲労、または密閉不良が原因で発生します。

オートバイのディスプレイにはどのような IP 定格が推奨されますか?

IP65 は最小値ですが、より優れた耐水性を得るには IP67 が推奨されます。
