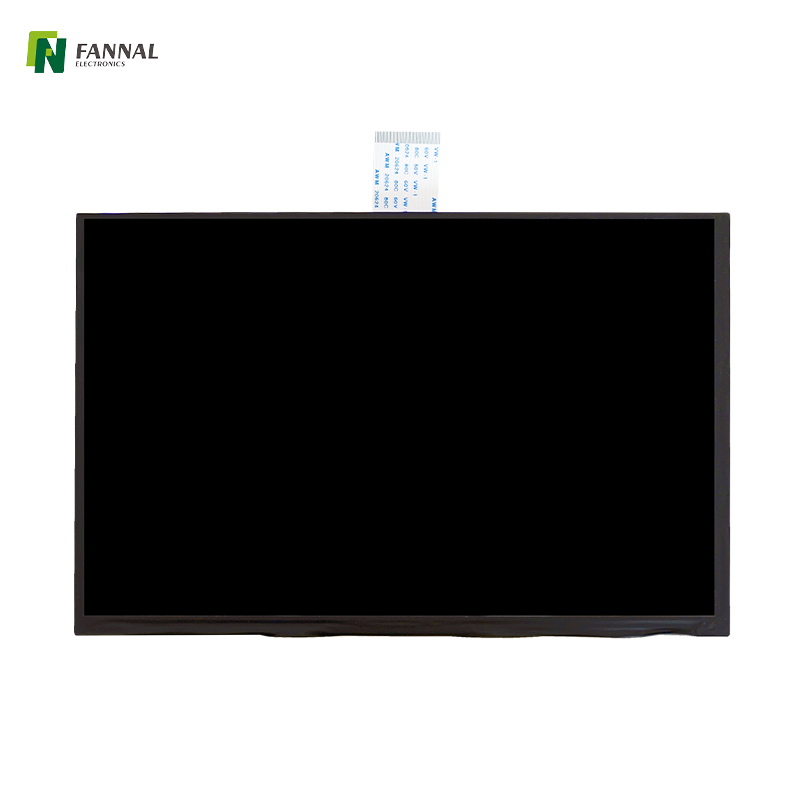

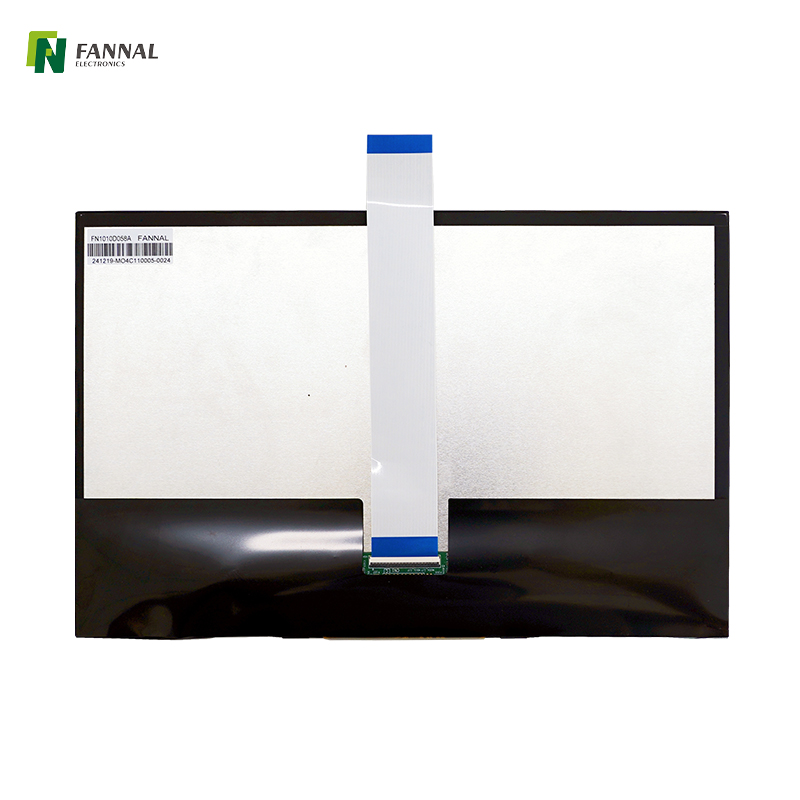

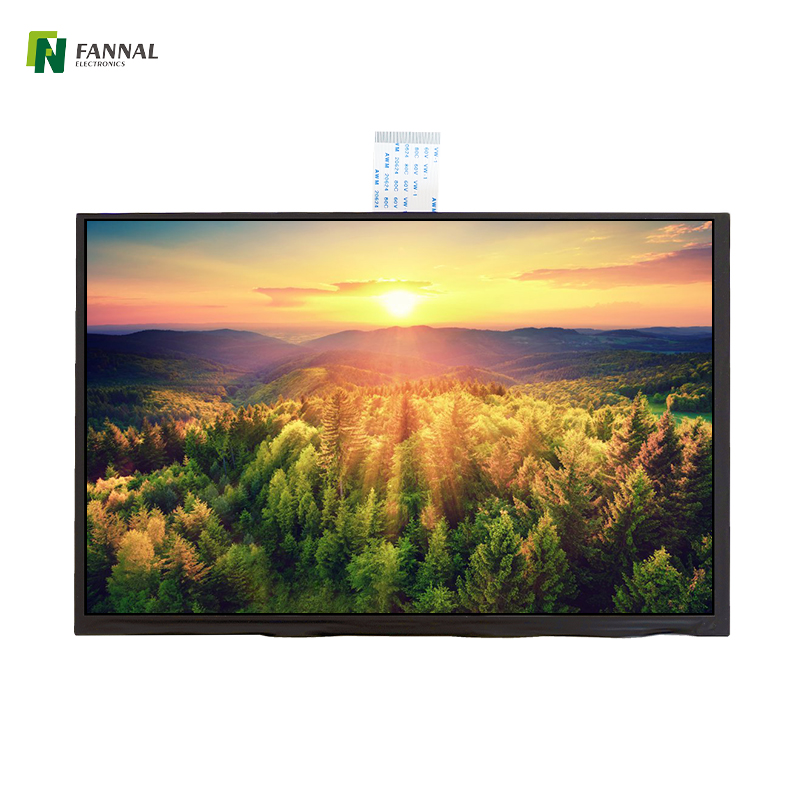

LVDS 10.1 'TFT LCDスクリーン、高輝度、広い視聴角度

モデル：
FN1010D058A
作戦温度（℃）：
-20〜80
ストレージ温度（℃）：
-30〜85
解決：
1920×1200
方向：
全て
インタフェース：
LVDS
明るさ（CD/m²）：
1000
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

屋外LCD 耐候性のある屋外LCD 日光読み取り可能な屋外LCD 屋外LCD看板ディスプレイポータブル屋外LCDモニター工業用グレードの屋外LCD

製品機能

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页宽温

LVDS 10.1 'TFT LCDスクリーンは、さまざまなアプリケーション向けに設計された高性能ディスプレイであり、並外れた明るさと幅広い視聴角を提供します。

重要な機能

高い明るさ
広い視野角
LVDSインターフェイス
汎用性

アプリケーション

デジタルサイネージ
自動車ディスプレイ
医療イメージング
産業コントロールパネル

このTFT LCDスクリーンは、高度なテクノロジーと実用的な設計を組み合わせて、視覚的なアプリケーションを要求するための優れた選択となります。

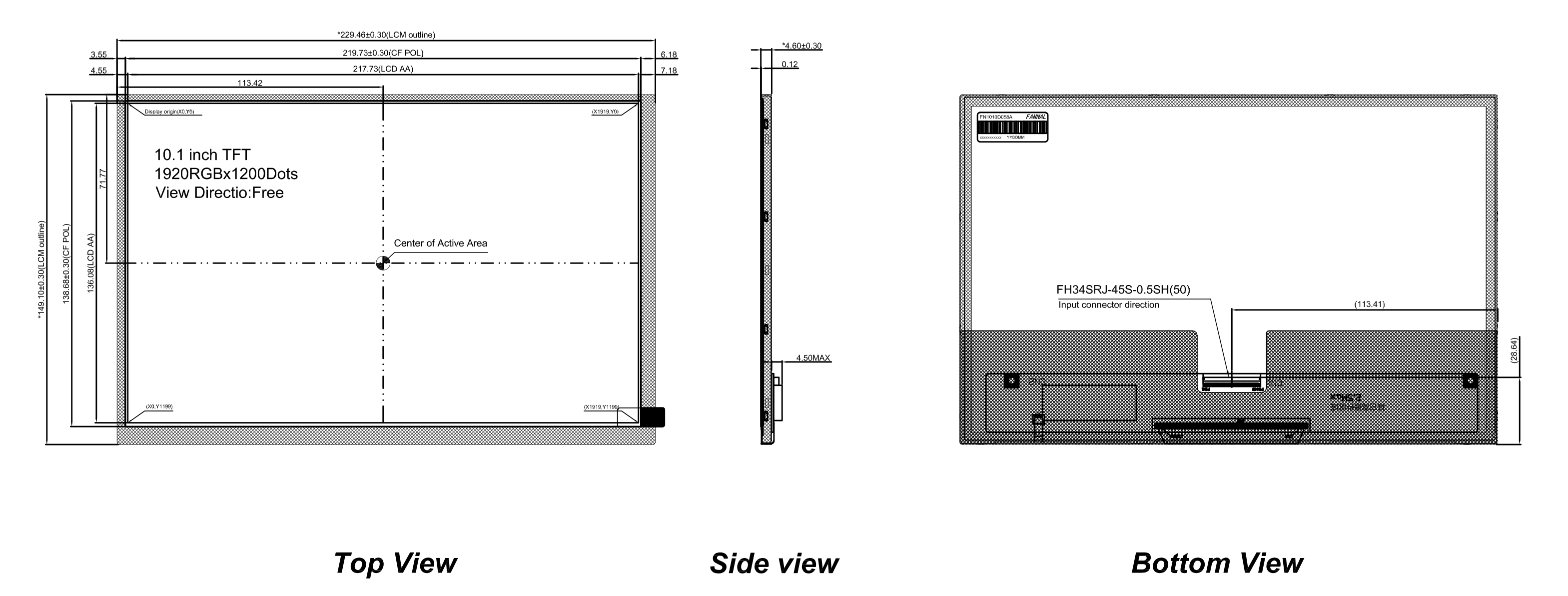

FN1010D058A図面

一般仕様：

LCDサイズ（インチ）：	10.1（対角線）
解決：	1920（h）×1200（v）
ピクセルピッチ：	0.1134（h）x0.1134（v）
アクティブエリア（mm）：	217.728（h）×136.08（v）
モジュールサイズ（mm）：	229.46（w）x149.1（h）×4.6（d）
表示モード（mm）：	通常は黒、透過的
インタフェース：	LVDS
方向を見る：	全て
輝度（CD/M2）：	1000（typ。）
動作温度（°C）：	-20〜+80
貯蔵温度（°C）：	-30〜+85

インタフェース：

ピン番号	シンボル	I/o	説明

1-3	VLEDIN 12V	P	LEDバックライトのパワー。

4	PWM	P	LEDのPWM。

5	led en	I	LEDイネーブル信号。

6	GND	P	地面。

7	erxin3p	I	LVDS正の微分データ（データさえ）。

8	erxin3n	I	LVDSネガティブ差動データ（データ均一）。

9	GND	P	地面。

10	erxin2p	I	LVDS正の微分データ（データさえ）。

11	erxin2n	I	LVDSネガティブ差動データ（データ均一）。

12	GND	P	地面。

13	erxclkp	I	LVDSポジティブディファレンシャルクロック信号（時計均一）。

14	erxclkn	I	LVDSネガティブディファレンシャルクロック信号（時計均一）。

15	GND	P	地面。

16	erxin1p	I	LVDS正の微分データ（データさえ）。

17	erxin1n	I	LVDSネガティブ差動データ（データ均一）。

18	GND	P	地面。

19	erxin0p	I	LVDS正の微分データ（データさえ）。

20	erxin0n	I	LVDSネガティブ差動データ（データ均一）。

21	GND	P	地面。

22	orxin3p	I	LVDS正の差分データ（奇数データ）。

23	orxin3n	I	LVDSネガティブ差動データ（奇数データ）。

24	GND	P	地面。

25	orxin2p	I	LVDS正の差分データ（奇数データ）。

26	orxin2n	I	LVDSネガティブ差動データ（奇数データ）。

27	GND	P	地面。

28	orxclkp	I	LVDS正の微分クロック信号（奇数時計）。

29	orxclkn	I	LVDSネガティブディファレンシャルクロック信号（奇数時計）。

30	GND	P	地面。

31	orxin1p	I	LVDS正の差分データ（奇数データ）。

32	orxin1n	I	LVDSネガティブ差動データ（奇数データ）。

33	GND	P	地面。

34	orxin0p	I	LVDS正の差分データ（奇数データ）。

35	orxin0n	I	LVDSネガティブ差動データ（奇数データ）。

36	GND	P	地面。

37	IIC_SDA	I	OTP_SDA。

38	IIC_SCL	I	OTP_SCL。

39	NC	-	接続なし。

40	eepen	I	接続なし。

41-45	vddin	P	電源vddin = 3.3v（typ。）

電気的特性：

パラメーター	シンボル	分	タイプ。	マックス。	ユニット
電源電圧	VDD	2.3	3.3	3.6	V
	VRP	-	-	300	MV
電源電流	idd	-	300	360	Ma
消費電力	plcd	-	1.0	1.2	W
急いで	irush	-	-	3.0	A
入力ロジック高電圧	VIH	2.7	-	3.3	V
入力ロジック低電圧	vil	0	-	0.5	V
出力ロジック高電圧	voh	2.7	-	3.3	V
出力ロジック低電圧	Vol	0	-	0.5	V

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れる、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards、Multi-Touchソリューション、ジェスチャーと手のひらの拒否との真の接触、指/毛布/glov
