7.0インチ自動車TFTディスプレイハイト解像度1280*768幅広い動作温度

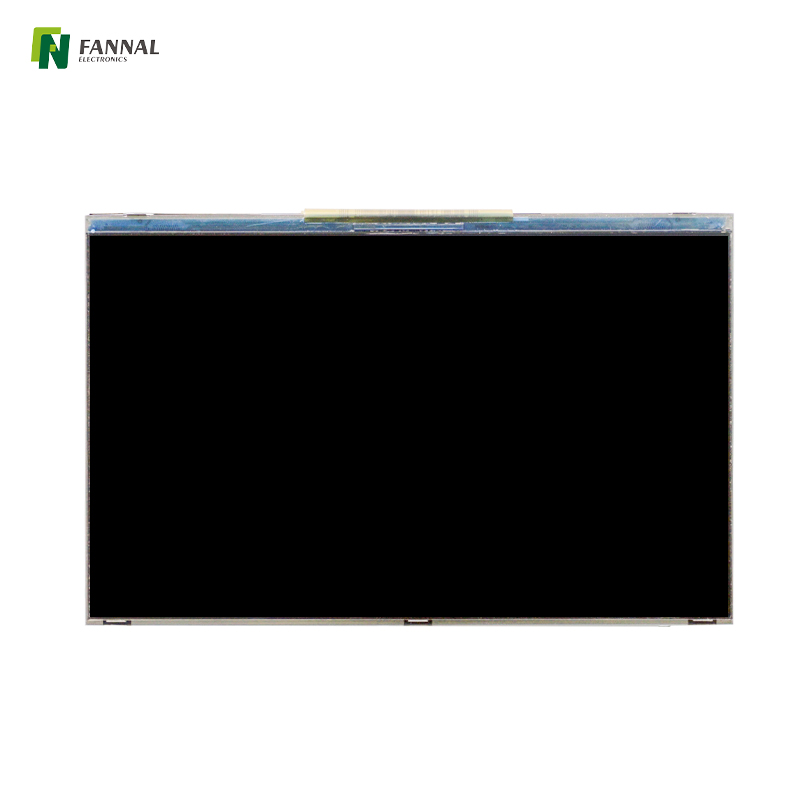

7.0インチの屋外TFT LCDディスプレイ

モデル：
FN0700D123A
作戦温度（℃）：
-30〜+85
ストレージ温度（℃）：
-40〜+90
解決：
1280×768
方向：
全て
インタフェース：
LVDS
明るさ（CD/m²）：
1000
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

自動車TFT

製品機能

製品図面

仕様

ONSを追加します

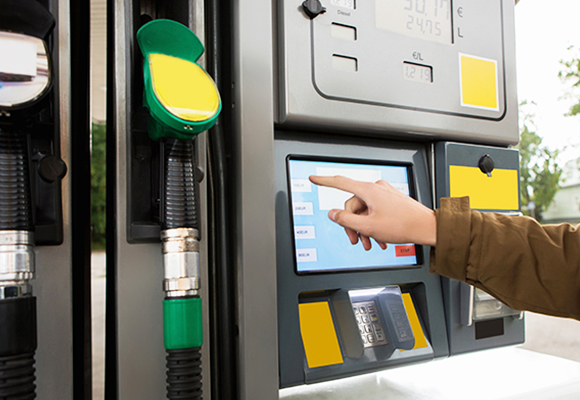

製品アプリケーション

详情页宽温

7.0インチTFTディスプレイ、1280x768、LVD、産業用LCDスクリーン、1000cd/m²

この7.0インチは、標準の1280x768高解像度IPSスクリーンとLVDSインターフェイスを備えた開発されています。このTFTディスプレイは、の厳しい要件を満たすように設計されています 組み込みシステム。を使用している開発者は、 Raspberry Pi、Arduino、またはその他のマイクロコントローラー HDMIインターフェイスが提供する統合の容易さとIPSパネルの堅牢性を高く評価します。を構築するかどうかにかかわらず DIYプロジェクト、IoTソリューション、またはプロトタイプ、このディスプレイはデータを視覚化し、ユーザーフィードバックを効率的に提供するために必要なすべてを提供します。

屏幕截图2024-09-30 154549

一般仕様：

LCDサイズ（インチ）：	7.0（対角線）
解決：	1280（H）×768（V）
ピクセルピッチ：	0.1191（h）x0.1191（v）
アクティブエリア（mm）：	152.45（h）×91.47（v）
モジュールサイズ（mm）：	165.2（w）x104.4（h）×12.64（d）
表示モード（mm）：	通常は黒、透過的
インタフェース：	LVDS
方向を見る：	全て
重さ	180（typ。）
動作電源電圧	-30〜+85℃
保管温度	-40〜+90℃
輝度（CD/M2）：	1000（typ。）

インタフェース：

ピン番号	シンボル	I/o	説明
1	NC	-	接続なし。
2-3	VDD	P	地面。
4	NC	-	接続なし。
5	xres	I	信号入力をリセットします。（アクティブロー）
6	NC	-	接続なし。
7	GND	P	地面。
8	rxin0n	I	LVDS負の差動データ信号。
9	rxin0p	I	LVDS正の微分データ信号。
10	GND	P	地面。
11	rxin1n	I	LVDS負の差動データ信号。
12	rxin0n	I	LVDS正の微分データ信号。
13	GND	P	地面。
14	rxclkn	I	LVDSネガティブクロック信号。
15	rxclkp	I	LVDSポジティブクロック信号。
16	GND	P	地面。
17	rxclkn	I	LVDSネガティブクロック信号。
18	rxclkp	I	LVDSポジティブクロック信号。
19	GND	P	地面。
20	rxin3n	I	LVDS負の差動データ信号。
21	rxin3p	I	LVDS正の微分データ信号。
22	GND	P	地面。
23	SCL	I	シリアルクロック。書き込み：データはRising Edgeでラッチされています。読み取り：データはRailling Edgeで出力されます
24	SDI	I	シリアルデータ入力。 XCSがHの場合、入力データは無視されます。
25	SDO	O	シリアルデータ出力。
26	XCS	I	チップ選択信号。（アクティブロー）
27	ntc-	I	熱センサーカソード。
28-29	NC	-	接続なし。
30	GND	P	地面。
31-32	レッド	P	LEDカソード入力の電源。
33	HVR	I	垂直および水平方向のフリップ。
34	NC	-	接続なし。
35	NTC+	I	熱センサーアノード。
36-38	NC	-	接続なし。
39-40	レダ	P	LEDアノード入力の電源。

電気的特性：

パラメーター	シンボル：	分	タイプ。	マックス。	ユニット
前方電圧	VF	-	18.0	-	V
LED Lifetime	-	-	50000	-	HRS
フォワード電流	もし	-	210	240	Ma

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れ、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards 、マルチタッチソリューション、ジェスチャーと手のひらの拒絶との真のタッチ、指/手袋、パッシブペンの入力
