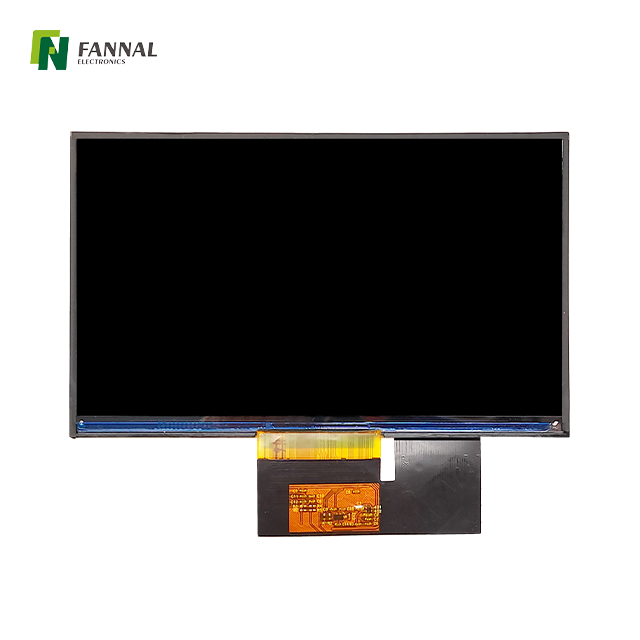

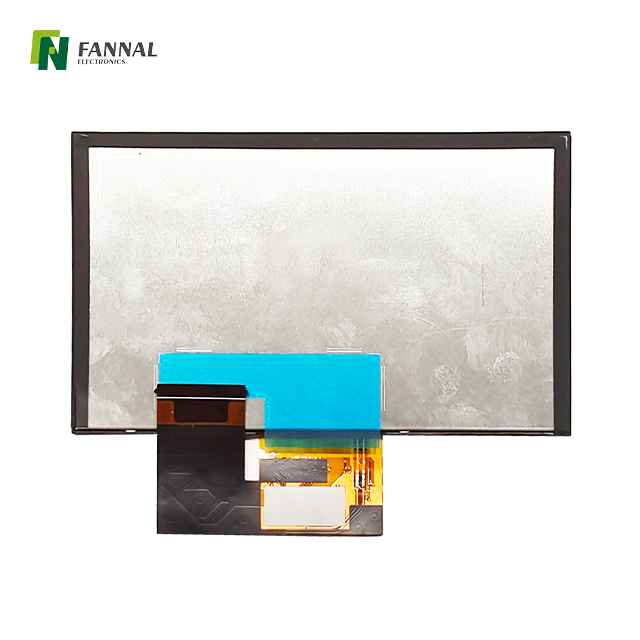

6.2インチTFTディスプレイMIPIインターフェースモーターバイクアプリケーションLCD

モデル：
FN0620D003B
製品ブランド：
FANNAL
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
解決：
1024×600
方向：
全て
インタフェース：
マイピ
明るさ（CD/m²）：
1500
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加します

6.2インチTFTディスプレイ MIPIインターフェイスバイクアプリケーション

製品機能

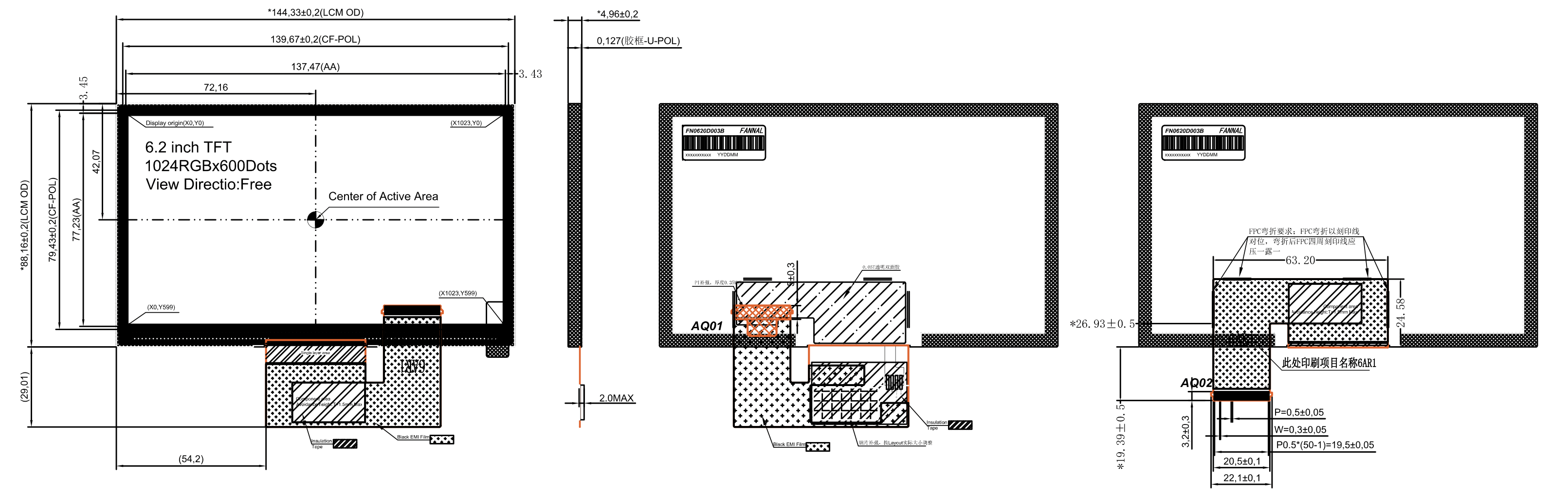

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页户外高亮

6.2インチTFTディスプレイMIPIインターフェースモーターバイクアプリケーションLCD

バイクアプリケーション用のMIPIインターフェイスを備えた6.2インチTFTディスプレイは、ライダーに明確で信頼性の高い機能が豊富なディスプレイを提供することにより、ライディングエクスペリエンスを向上させます。 TFTテクノロジーとMIPIインターフェイスの利点を組み合わせて、バイクライダーに高品質の視覚インターフェイスを提供し、道路の安全性と利便性を向上させます。

FN0620D003B

一般仕様：

LCDサイズ（インチ）：	6.2（対角線）
解決：	1024（H）×600（V）
ピクセルピッチ：	0.13425（h）x0.12872（v）
アクティブエリア（mm）：	137.472（H）×77.232（V）
モジュールサイズ（mm）：	144.33（w）×88.16（h）×4.96（d）
表示モード（mm）：	通常は黒、透過的
インタフェース：	マイピ
方向を見る：	全て
輝度（CD/M2）：	1500（typ。）
動作温度（°C）：	-30〜+80
貯蔵温度（°C）：	-30〜+85

インタフェース：

ピン番号	シンボル	I/o	説明

1	GND	P	地面

2-4	レッド	I	LEDカソード入力の電源

5	NC	-	NC

6-7	レダ	I	LEDアノード入力の電源

8	ntc-	I	熱センサーカソード

9	NTC+	I	熱センサーアノード

10	GND	P	地面

11	CSX/NC	-	チップ選択信号。/NC

12	SCL/NC	-	ピクセルクロック入力信号。/NC

13	SDI/NC	-	シリアルデータ入力信号。/NC

14	NC	-	NC

15	GND	P	地面

16	d3p	I	MIPI DSI陽性微分データ信号

17	d3n	I	MIPI DSI負の差動データ信号

18	GND	P	地面

19	D2P	I	MIPI DSI陽性微分データ信号

20	D2N	I	MIPI DSI負の差動データ信号

21	GND	P	地面

22	clkp	I	MIPI DSI陽性クロック信号

23	clkn	I	MIPI DSIネガティブクロック信号

24	GND	P	地面

25	D1p	I	MIPI DSI陽性微分データ信号

26	D1N	I	MIPI DSI負の差動データ信号

27	GND	P	地面

28	d0p	I	MIPI DSI陽性微分データ信号

29	D0N	I	MIPI DSI負の差動データ信号

30	GND	P	地面

31	stbyb	I	スタンバイモード設定

32	リセット	I	信号入力をリセットします

33-34	VDD	P	アナログ電圧を供給します

35	NC	-	NC

36	GND	P	地面

37	updn	I	アップ/ダウン選択

38	Shlr	I	左/右選択

39	NC	-	NC

40	GND	P	地面

電気的特性：

パラメーター	シンボル	分	タイプ。	マックス。	ユニット

アナログ電源電圧	VDD	2.5	3.3	3.6	V

電源電流	idd	-	80	-	Ma

入力ロジック高電圧	VIH	0.7IOVCC	-	Iovcc	V

入力ロジック低電圧	vil	0	-	0.3IOVCC	V

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れる、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards、Multi-Touchソリューション、ジェスチャーと手のひらの拒否との真の接触、指/毛布/glov
