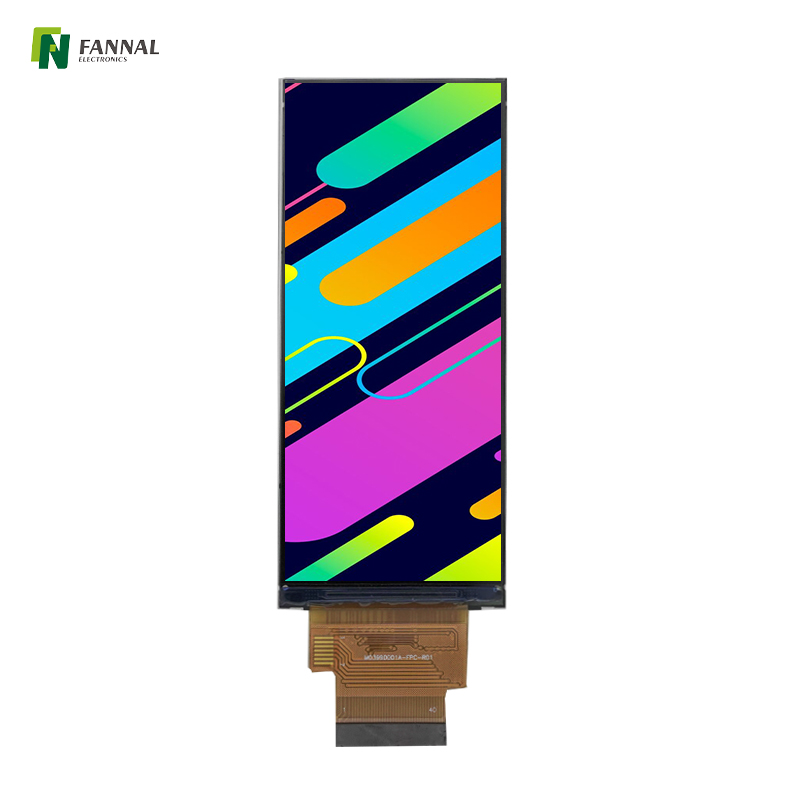

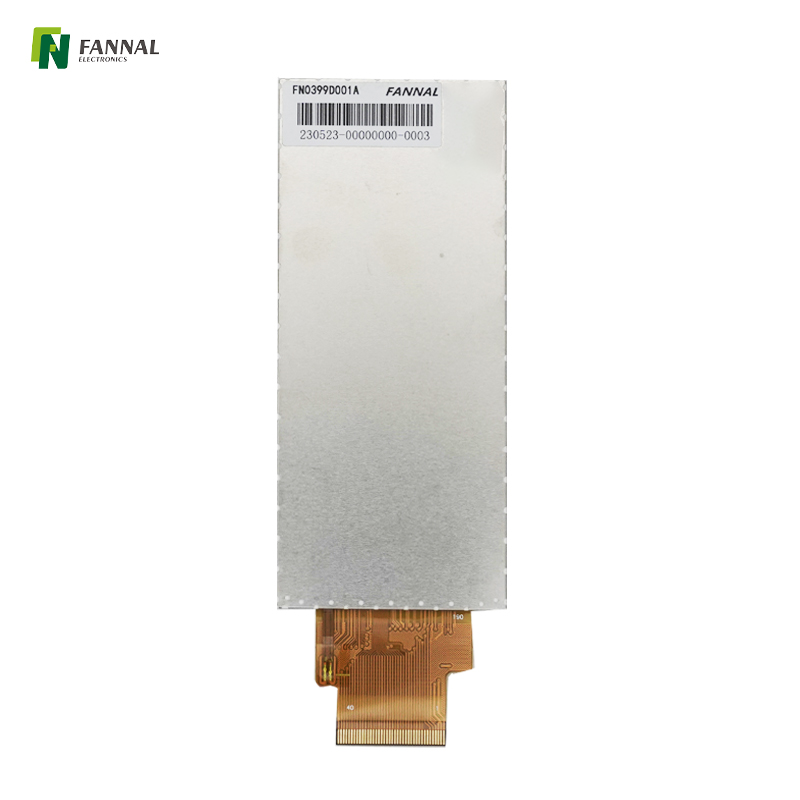

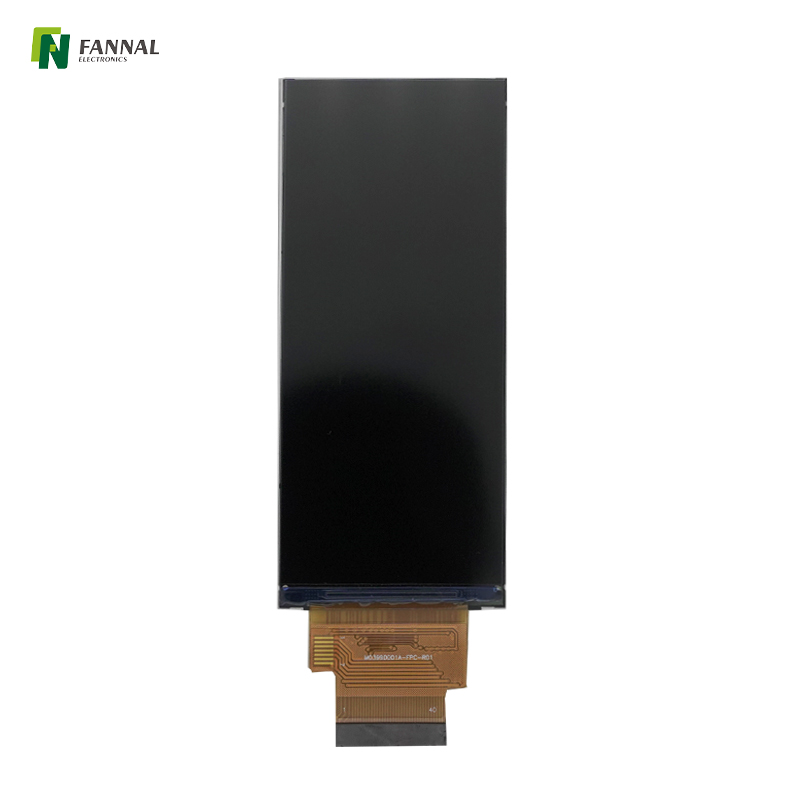

3.99インチTFTディスプレイ400*960バータイプIPS LCD

3.99インチバータイプLCDディスプレイ

モデル：
FN0399D001A
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
解決：
400x960
方向：
全て
インタフェース：
SPI/RGB
明るさ（CD/m²）：
350
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

3.99インチTFTディスプレイ

製品機能

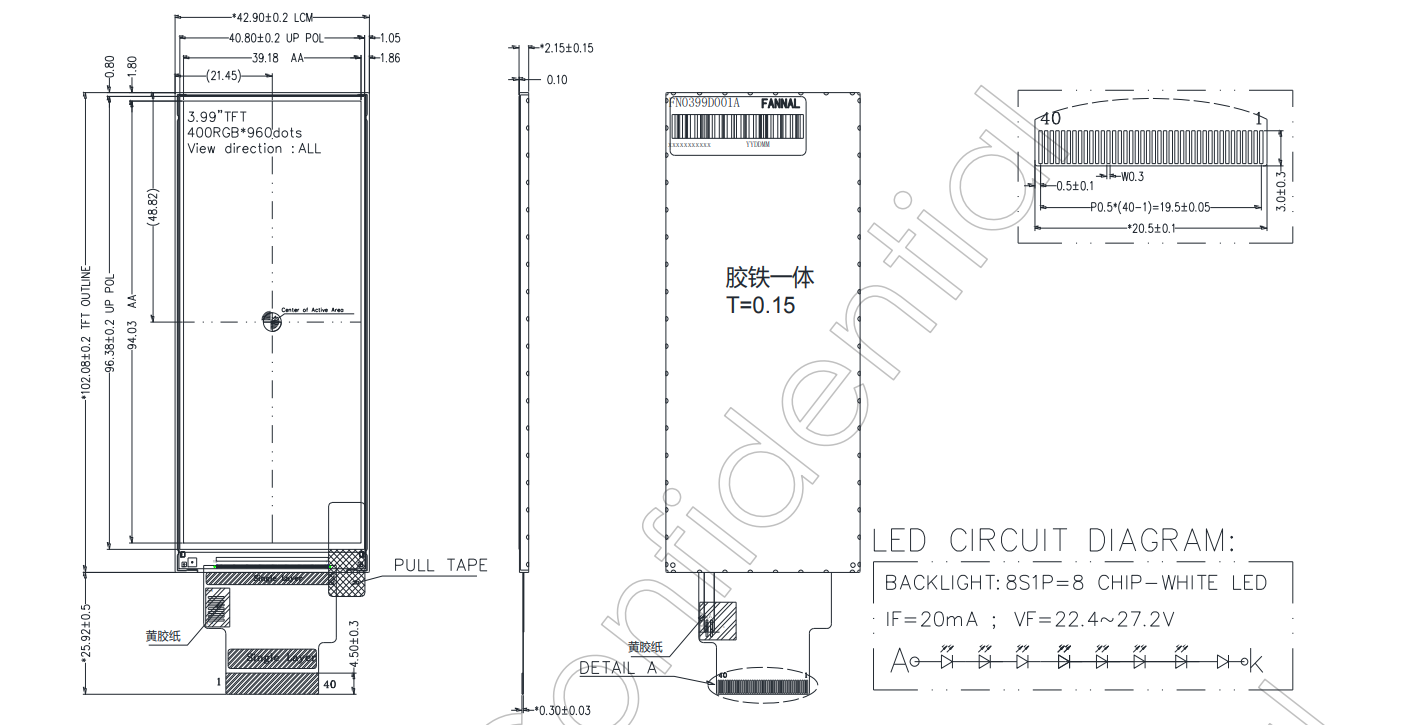

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页IPS工控

3.99インチTFTディスプレイ、400x960、SPI/RGB 18ビット、産業用LCDスクリーン、350cd/m²

この3.99インチは、標準の400x960高解像度IPSスクリーンとSPI/RGBインターフェイスで開発されています。 True Color LCDディスプレイはROHSに準拠しており、複数の産業用途に適用できます。小型のバータイプのTFTディスプレイは、スペースが限られているが高いディスプレイの需要を持つアプリケーションに最適です。これらの細長い画面は、デジタルサイネージ、自動車ダッシュボード、およびコンパクトな形で広い視聴エリアが必要な産業制御パネルでの使用に最適です。サイズが小さいにもかかわらず、彼らは鋭い解像度、高い明るさ、幅広い視聴角を提供し、異なる視点から明確な可視性を確保します。彼らのスリムで細長いデザインは、合理化された方法で情報を紹介するのに適しているため、屋内と屋外の環境の両方に汎用性の高いオプションになっています。

一般仕様：

LCDサイズ（インチ）：	3.99（対角線）
解決：	400（h）×960（v）
ピクセルピッチ：	0.09795（h）x0.09795（v）
アクティブエリア（mm）：	39.18（h）×94.032（v）
モジュールサイズ（mm）：	42.9（w）x102.08（h）×2.15（d）
表示モード（mm）：	通常は黒、透過的
インタフェース：	SPI/RGB 18ビット
ピクセルの配置：	RGBストライプ
方向を見る：	全て
電源（v）：	2.8
消費電力（W）：	0.7（typ。）
重量（g）：	20（typ。）
輝度（CD/M2）：	350（typ。）
動作温度（°C）：	-20〜+70
貯蔵温度（°C）：	-30〜+80

インタフェース：

ピン番号	シンボル	I/o	説明
1	レダ	P	LEDアノード入力の電源。
2	ledk1	P	LEDカソード入力のパワー供給。
3	ledk2	P	LEDカソード入力のパワー供給。
4	GND	P	地面。
5	VDD	P	アナログ電圧を供給します。
6	リセット	I	信号入力をリセットします。
7-8	NC	-	接続なし。
9	SDA	I	シリアルデータ入力信号
10	SCL	I	ピクセルクロック入力信号。
11	CS	I	チップ選択信号
12	DCLK	I	RGBドットクロック信号。
13	de	I	データは信号入力を有効にします。
14	vsync	I	垂直同期信号入力。
15	hsync	I	水平同期信号入力。
16-33	D80-DB17	I	RGBデータ信号： DB0：青LSB - DB5：青MSB; DB6：グリーンLSB - DB11：グリーンMSB; DB12：赤LSB - DB17：赤MSB。
34	GND	P	地面。
35	tp_int	I	接続なしでタッチしてください。
36	TP_SDA	I	IICデータ信号をタッチ、接続なし。
37	TP_SCL	I	IICクロック信号をタッチ、接続なし。
38	tp_reset	I	接続なしでリセット信号をタッチします。
39	TP_VCL	P	接続なしの電源をタッチします。
40	GND	P	パワーグラウンド。

電気的特性：

パラメーター	シンボル：	分	タイプ。	マックス。	ユニット
前方電流電圧	VF	22.4	24.8	27.2	V
フォワード電流	もし	-	20	-	Ma
バックライト電力消費	WBL	-	0.496	-	W
LED Lifetime	-	30000	-	-	HRS

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れ、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards 、マルチタッチソリューション、ジェスチャーと手のひらの拒絶、指/手袋、パッシブペンの入力との真の触り。
