3.4インチラウンドTFTディスプレイ高解像度800*800

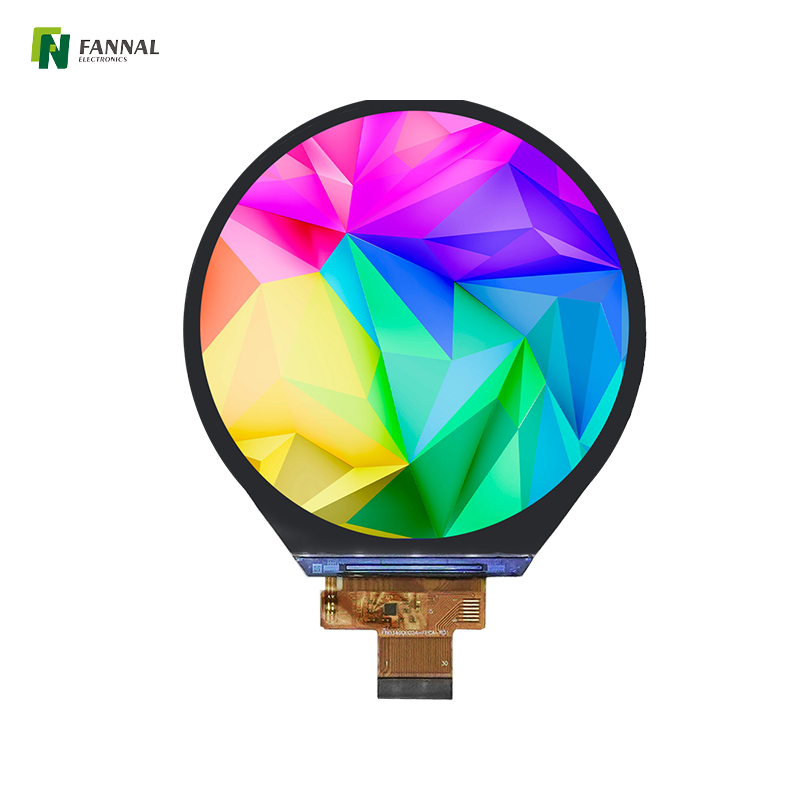

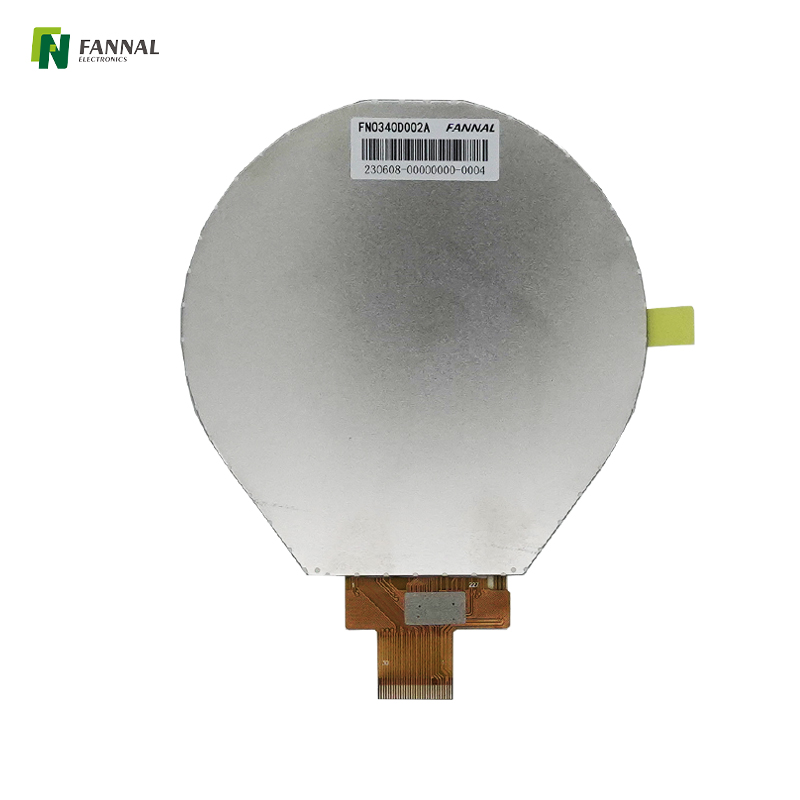

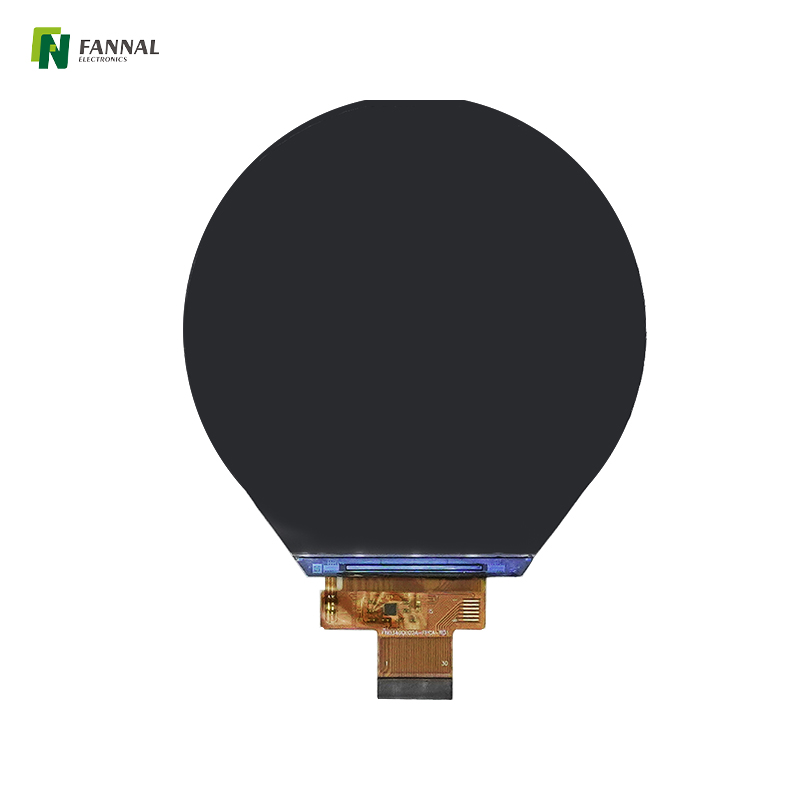

3.4インチラウンドTFT LCDディスプレイ

モデル：
FN0340D002A
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
解決：
800x800
方向：
全て
インタフェース：
マイピ
明るさ（CD/m²）：
350
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

丸いディスプレイ高解像度

製品機能

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页IPS工控

3.4インチRoundTftディスプレイ、800x800、MIPI、産業用LCDスクリーン、350cd/m²

アプリケーション

この3.4インチのラウンドTFTディスプレイは、以下を含むさまざまな専門アプリケーションに適しています。

ウェアラブルテクノロジー： スマートウォッチ、フィットネストラッカー、および丸い形状が人間工学に基づいたデザインを補完し、コンパクトでスタイリッシュな視覚インターフェイスを提供する医療監視デバイスに最適です。
自動車用ゲージとクラスター： 丸いディスプレイは、従来の楽器の形状とシームレスに並べられており、デジタルスピードメーター、燃料ゲージ、その他のダッシュボード楽器に最適です。その高い明るさと色のコントラストは、すべての照明条件での視界を確保し、ドライバーの経験と安全性を高めます。
スマートホームデバイス： サーモスタットからセキュリティインターフェイスまで、このディスプレイはスマートホームシステムにモダンな外観を追加します。その鮮やかな色とクリアディスプレイにより、ホームオートメーション製品のユーザーフレンドリーなインターフェイスに最適です。
産業および医療機器： ラウンドTFTディスプレイは、医療環境または産業環境で使用されるコンパクトで頑丈なデバイスに自然に適合します。その拡張寿命と読みやすさにより、ポータブルヘルスモニター、診断デバイス、および産業制御インターフェイスに適しています。

カスタマイズオプション

特定のアプリケーションのニーズに応えるために、3インチのラウンドTFTディスプレイモジュールには、複数のカスタマイズオプションがあります。

タッチパネルオプション： アプリケーションの相互作用のニーズに合わせて、抵抗性または静電容量のタッチパネルから選択します。静電容量のタッチは滑らかなマルチタッチ機能を提供しますが、抵抗タッチにより、手袋やスタイラスを使用した正確な入力が可能になります。
アンチグレアコーティング： 明るい光の状態で読みやすさを向上させるために、オプションのグライアコーティングを利用でき、屋外の設定または高グラス屋内環境でのディスプレイの使いやすさがさらに拡大します。
インターフェイスの選択： SPIやMIPIを含むさまざまなインターフェイスタイプのサポートにより、多様なシステムとデバイスとのスムーズな統合が保証されます。
バックライトの調整： カスタマイズ可能なバックライト設定により、屋内および屋外のアプリケーション、およびバッテリー駆動のデバイス用の省エネモードに合わせて輝度調整が可能になります。

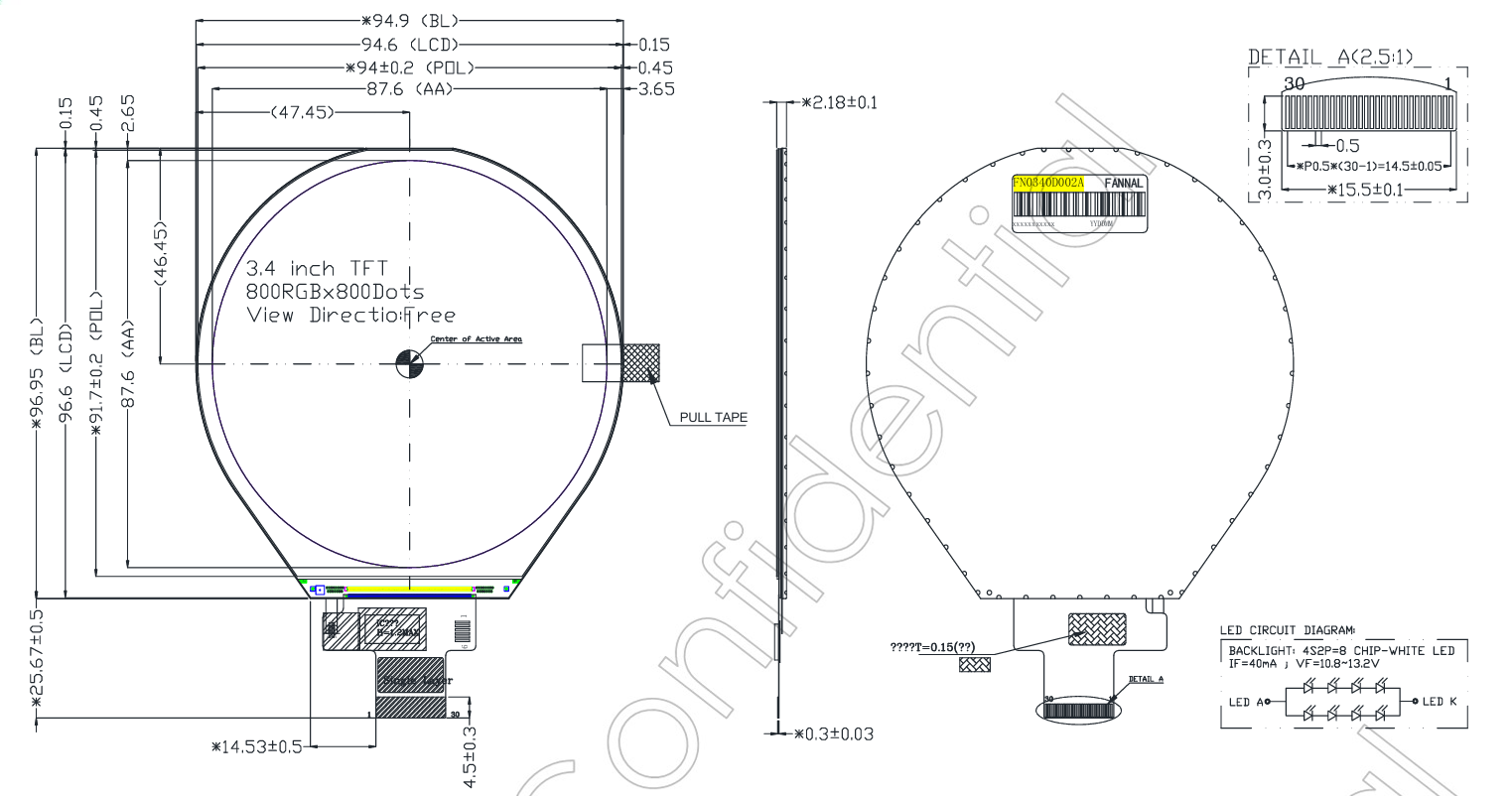

屏幕截图2024-10-27 144601

一般仕様：

LCDサイズ（インチ）：	3.4（対角線）
解決：	800（h）×800（v）
ピクセルピッチ：	0.1095（h）x0.1095（v）
アクティブエリア（mm）：	87.6（H）×87.6（V）
モジュールサイズ（mm）：	94.9x96.95x2.18
表示モード（mm）：	通常は黒、透過的
インタフェース：	マイピ
ピクセルの配置：	RGB-verticalストライプ
方向を見る：	全て
電源（v）：	2.8
重量（g）：	35（typ。）
輝度（CD/M2）：	350（typ。）
動作温度（°C）：	-20〜+70
貯蔵温度（°C）：	-30〜+80

インタフェース：

ピン番号	シンボル	I/o	説明
1	レダ	P	LEDバックライトのパワー（アノード）。
2	ledk1	P	LEDバックライトのパワー（カソード）。
3	ledk2	P	LEDバックライトのパワー（カソード）。
4	VCI	P	電源2.8V。
5	Iovcc	P	LCD I/O電源1.8V。
6	リセット	I	リセットピン。
7-8	NC	-	接続なし。
9	GND	P	地面。
10	d0p	I	MIPI DSI陽性微分データ信号。
11	d0p	I	MIPI DSI負の差動データ信号。
12	GND	P	接続なし。
13	D1p	I	MIPI DSI陽性微分データ信号。
14	D1N	I	MIPI DSI負の差動データ信号。
15	GND	P	地面。
16	clkp	I	MIPI DSI陽性クロックデータ信号。
17	clkn	I	MIPI DSIネガティブクロックデータ信号。
18	GND	P	地面。
19	D2P	I	MIPI DSI陽性微分データ信号。
20	D2N	I	MIPI DSI負の差動データ信号。
21	GND	P	地面。
22	d3p	I	MIPI DSI陽性微分データ信号。
23	d3n	I	MIPI DSI負の差動データ信号。
24	GND	P	地面。
25	tp_int	I	接続なしでタッチしてください。
26	TP_SDA	I	LLCデータ信号をタッチし、接続なし。
27	TP_SCL	I	LLCクロック信号をタッチ、接続なし。
28	TP_RST	I	接続なしでリセット信号をタッチします。
29	TP_VCI	P	接続なしの電源をタッチします。
30	tp_gnd	P	パワーグラウンドをタッチします。

電気的特性：

パラメーター	シンボル：	分	タイプ。	マックス。	ユニット
前方電流電圧	VF	10.8	12.0	13.2	V
フォワード電流	もし	-	40	-	Ma
バックライト電力消費	WBL	-	0.48	-	W
LED Lifetime	-	30000	-	-	HRS

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れ、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards 、マルチタッチソリューション、ジェスチャーと手のひらの拒絶、指/手袋、パッシブペンの入力との真の触り。
