2.76インチウェアラブルデバイスTFTディスプレイ480*480解像度SPI/RGBインターフェイスが利用可能

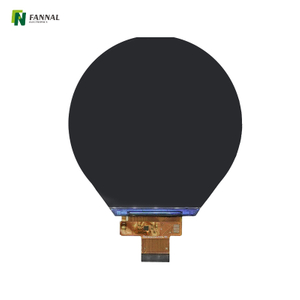

2.76インチラウンドTFT LCDディスプレイ

モデル：
FN0276D001A
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
解決：
480×480
方向：
全て
インタフェース：
SPI/RGB
明るさ（CD/m²）：
450
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

ウェアラブルデバイスTFTディスプレイ

製品機能

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页IPS工控

2.76インチラウンドTFTディスプレイ、480x480、産業用LCDスクリーン、450cd/m²

この2.76インチのラウンドTFTディスプレイモジュールは、スタイルと機能の両方を要求するアプリケーション向けに調整された、ユニークに設計された高性能ディスプレイソリューションです。コンパクトで円形のフォームファクターは、クリエイティブデザインの新しい可能性を開き、革新的な美学と読みやすい情報を優先する業界のウェアラブルデバイス、計装、ユーザーインターフェイスに最適です。高度なTFTテクノロジーで構築されたこのディスプレイは、耐久性、鮮やかな色の繁殖、高輝度レベルを組み合わせて、あらゆる環境で魅力的な視覚体験を提供します。この2.76インチのラウンドTFTディスプレイモジュールは、美学と機能の両方を重視する業界の要件を満たすように設計されています。高解像度の出力とエネルギー効率と組み合わせたユニークなラウンドデザインは、長期的なパフォーマンスをサポートしながらユーザーの相互作用を強化する多用途のディスプレイソリューションになります。次世代のスマートウォッチの開発、自動車用ゲージの構築、革新的な産業制御パネルの作成など、このディスプレイは、最新のデバイスインターフェイスに必要な信頼性、耐久性、視覚的魅力を提供します。

屏幕截图2024-10-27 142235

一般仕様：

LCDサイズ（インチ）：	2.76（対角線）
解決：	480（H）×480（V）
ピクセルピッチ：	0.1461（h）x0.1461（v）
アクティブエリア（mm）：	72.128（H）×72.128（V）
モジュールサイズ（mm）：	73.03x76.48x2.24
表示モード（mm）：	通常は黒、透過的
インタフェース：	SPI/RGB
方向を見る：	全て
電源：	2.8
輝度（CD/M2）：	450（typ。）
動作温度（°C）：	-20〜+70
貯蔵温度（°C）：	-30〜+80

インタフェース：

ピン番号	シンボル	I/o	説明
1	vleda	P	LEDバックライトのパワー（アノード）。
2-3	VLEDK	P	LEDバックライトのパワー（カソード）。
4	GND	-	地面。
5	VCI	P	アナログ電源。
6	リセット	I	リセット信号（低アクティブ）。
7-8	NC	-	接続なし。
9	SDA	I	シリアルデータ入力ピンシリアルバスシステムインターフェイス。
10	SCL	I	ピクセルクロック信号入力ピン。
11	CS	I	チップ選択。
12	plck	I	RGBインターフェイスのピクセルクロック信号。
13	de	I	データは、RGB L/Fモードで信号を有効にします。
14	hsync	I	水平同期信号入力ピン。
15	vsync	I	垂直同期信号入力ピン。
16-33	DB0-DB17	I	データバス。
34	GND	P	地面。
35	tp_int	I	割り込みをタッチします。
36	TP_SDA	I	LLCデータ信号をタッチします。
37	TP_SCL	I	LLCクロック信号をタッチします。
38	tp_reset	I	リセット信号をタッチします。
39	TP_VCI	P	タッチ電源。
40	TP_IOVCC	P	I/O 電源をタッチします。

電気的特性：

パラメーター	シンボル：	分	タイプ。	マックス。	ユニット
前方電圧	VF	2.7	3.0	3.3	V
foward cuttent	もし	-	80	-	Ma
バックライト電力消費	WBL	-	0.24	-	W
LED Lifetime	-	30000	-	-	HRS

カスタマイズ

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れ、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards 、マルチタッチソリューション、ジェスチャーと手のひらの拒絶との真のタッチ、指/手袋、パッシブペンの入力
