プロの設定での大型タッチディスプレイ画面のパワー：コラボレーションと生産性

大型タッチ スクリーン ディスプレイはもはや「プレゼンテーション ツール」ではありません。 視覚化、制御、コラボレーションを 1 つの表面に統合した、システム レベルのヒューマン マシン インターフェイス (HMI)です。

メーカーやシステム インテグレータの観点から見ると、その価値は、 インターフェイスの断片化を軽減し、 意思決定の待ち時間を改善し、産業環境や専門環境全体で リアルタイムのマルチユーザー インタラクションを可能にすることにあります 。

大型タッチ スクリーン ディスプレイは現代のワークスペースで何に使用されていますか?

大型タッチ スクリーン ディスプレイは、主に コラボレーション、システム制御、データの視覚化 に使用されます。これらは、複数の入出力デバイスを統合された対話型インターフェイスに置き換えます。

エンジニアリング用語では、として機能し フロントエンド制御ノード、ユーザーを MES、SCADA、会議プラットフォーム、シミュレーション ツールなどのバックエンド システムに接続します。

主要なアプリケーション シナリオ

1. 共同会議環境

• マルチユーザー注釈 (最大 20 ～ 40 ポイントの PCAP マルチタッチ)

• ワイヤレス キャスティングの統合 (100 ミリ秒未満の低遅延要件)

• リアルタイムのドキュメント操作

エンジニアリングの洞察:
3 人以上のユーザーが同時に対話する場合、タッチ遅延とパーム リジェクション アルゴリズムが重要になります。調整が不十分だと入力の競合が発生します。

2. 産業用制御および監視 (HMI/SCADA)

• マシンステータスダッシュボード

• プロセス制御パネル

• アラームの視覚化

エンジニアリングに関する洞察:
産業環境における大型ディスプレイは、以下のバランスをとる必要があります。

• 高輝度 (≥1000 nits)

• EMIシールド

• グローブタッチ対応

3. 設計とエンジニアリングのレビュー

• CADモデルの相互作用

• シミュレーションの視覚化

• チーム間のマークアップ

エンジニアリングの洞察:
4K/8K 解像度のスケーリングにより、GPU 帯域幅の制約が生じます。インターフェイスの遅延は、多くの場合、ディスプレイによるものではなく、システム パイプラインに関連しています。

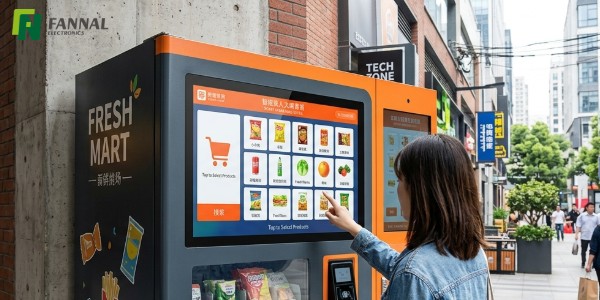

4. 公共向けの専門スペース

• ショールーム

• コントロールセンター

• トレーニング環境

エンジニアリングの洞察:
アンチグレア + 光学接着により、500 ルクスを超える周囲光の下での可読性が大幅に向上します。

大型タッチ ディスプレイが従来のセットアップより効果的であるのはなぜですか?

大型タッチディスプレイは、 デバイスの切り替えを減らし、コンテンツとの直接対話を可能にすることで効率を向上させます。.

システム設計の観点から見ると、個別の周辺機器 (マウス、キーボード、ホワイトボード) が不要になり、 ハードウェアの複雑さ と ユーザーの負担が軽減されます。.

主な利点

• 直接的な対話 → より迅速な意思決定サイクル

• マルチユーザー入力 → 並列ワークフロー

• スペース効率 → デバイスの削減、よりクリーンな統合

• 認知負荷が低い → 抽象化レイヤーがない (マウス → カーソル → オブジェクト)

エンジニアリングのトレードオフ:
前払いの BOM コストは高くなりますが、システム全体の複雑さは軽減され、ライフサイクル全体にわたるメンテナンスは軽減されます。

高性能大型タッチスクリーンを定義する技術的特徴は何ですか?

高性能大型タッチ ディスプレイは、 光学的な透明性、タッチ精度、システム互換性、環境堅牢性によって定義されます。.

モジュール統合の観点からは、次のパラメータが重要です。

コア仕様の比較

主要なエンジニアリング上の考慮事項

1. オプティカルボンディング

• 内部反射を低減します

• コントラスト比の向上

• 耐久性の向上

リスク: 接着が不十分だと、熱サイクル下でムラ欠陥や層間剥離が発生します。

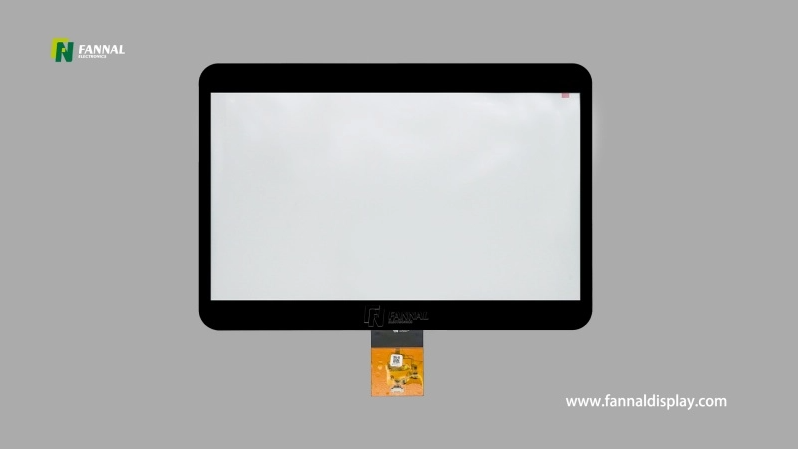

2. タッチスタック設計 (LCM + TP 統合)

• OCA と OCR ボンディングの選択

• カバーガラスの厚さと感度のトレードオフ

洞察:
カバー ガラスを厚くすると (>3mm)、耐衝撃性は向上しますが、タッチ感度が低下します。コントローラーの調整が重要になります。

3. EMI/EMC設計

• 産業環境に不可欠

• 誤ったタッチ信号を防止します

4. 熱管理

• 大型パネルが不均一な熱分布を発生させる

• バックライトの寿命は熱設計に依存します

大型タッチディスプレイはどのようにコラボレーションと生産性を向上させるのでしょうか?

大型タッチディスプレイは 同時対話を可能にし、コミュニケーションの摩擦を軽減することで生産性を向上させます。.

これにより、チームは デバイスや役割を切り替えることなく、同じインターフェイスで視覚化、編集、決定を行うことができます。

測定可能な影響 (システムレベルのビュー)

• 意思決定サイクルの短縮 (ツール切り替え時間の短縮)

• 通信エラーの減少 (ビジュアルコンテキストの共有)

• エンゲージメントの向上 (マルチユーザー インタラクション)

エンジニアリングの観点:
生産性の向上は UI 関連だけではありません。特にクラウド プラットフォームやエンタープライズ システムに接続した場合 のシステム統合の効率からもたらされます。

大型タッチディスプレイを統合する際に考慮すべきことは何ですか?

大型タッチ ディスプレイの選択は、パネル サイズだけではなく、 システム レベルの統合の決定によって決まります。.

統合チェックリスト

1. 光学性能

• 周囲の光条件 → 明るさとコーティングを選択

• オプティカルボンディングを強く推奨

2.タッチパフォーマンス

• 同時ユーザー数

• 手袋と水の相互作用に関する要件

3. インターフェースの互換性

• HDMI / DP / USB

• OS の互換性 (Windows、Linux、Android ベースのシステム)

4. 環境の信頼性

• 温度範囲

• 防塵・耐振動性

5. 機械的統合

• 取付構造

• フロントベゼルのシーリング (必要に応じて IP 定格)

大型タッチ ディスプレイの導入でよくある落とし穴とは何ですか?

ほとんどの障害はパネルに関連したものではなく、です 統合の障害.

典型的な問題

• EMI干渉によるタッチの不正確さ

• 明るい環境では可読性が低い (光学接着なし)

• 遅延はディスプレイ ハードウェアではなく、システム アーキテクチャによって引き起こされます

• 低品質の接合プロセスによる層間剥離または気泡欠陥

メーカーの観点から見ると、 Fannalのような企業は 通常、展開後ではなく モジュール統合段階でこれらのリスクに対処します。

よくある質問

大型タッチ スクリーン ディスプレイとは何ですか?

大型タッチ スクリーン ディスプレイは通常 32 インチ以上です。産業および企業での使用では、43 ～ 86 インチが最も一般的です。

大型タッチディスプレイは産業環境に適していますか?

はい。適切な明るさ、EMI シールド、堅牢な設計により、HMI および制御システムで広く使用されています。

大型ディスプレイに最適なタッチ技術は何ですか?

投影型容量性 (PCAP) は業界標準です。マルチタッチに対応し、高い精度と耐久性を実現します。

大型タッチスクリーンには光学接着が必要ですか?

必須ではありませんが、強くお勧めします。視認性、耐久性、全体的な光学性能が向上します。

大型タッチ ディスプレイは複数のユーザーを同時にサポートできますか?

はい。ハイエンド PCAP システムは 20 以上のタッチ ポイントをサポートし、マルチユーザー コラボレーションを可能にします。

大画面でタッチが不正確になる原因は何ですか?

一般的な原因には、EMI 干渉、接地不良、タッチ コントローラーの不適切な調整などが含まれます。
