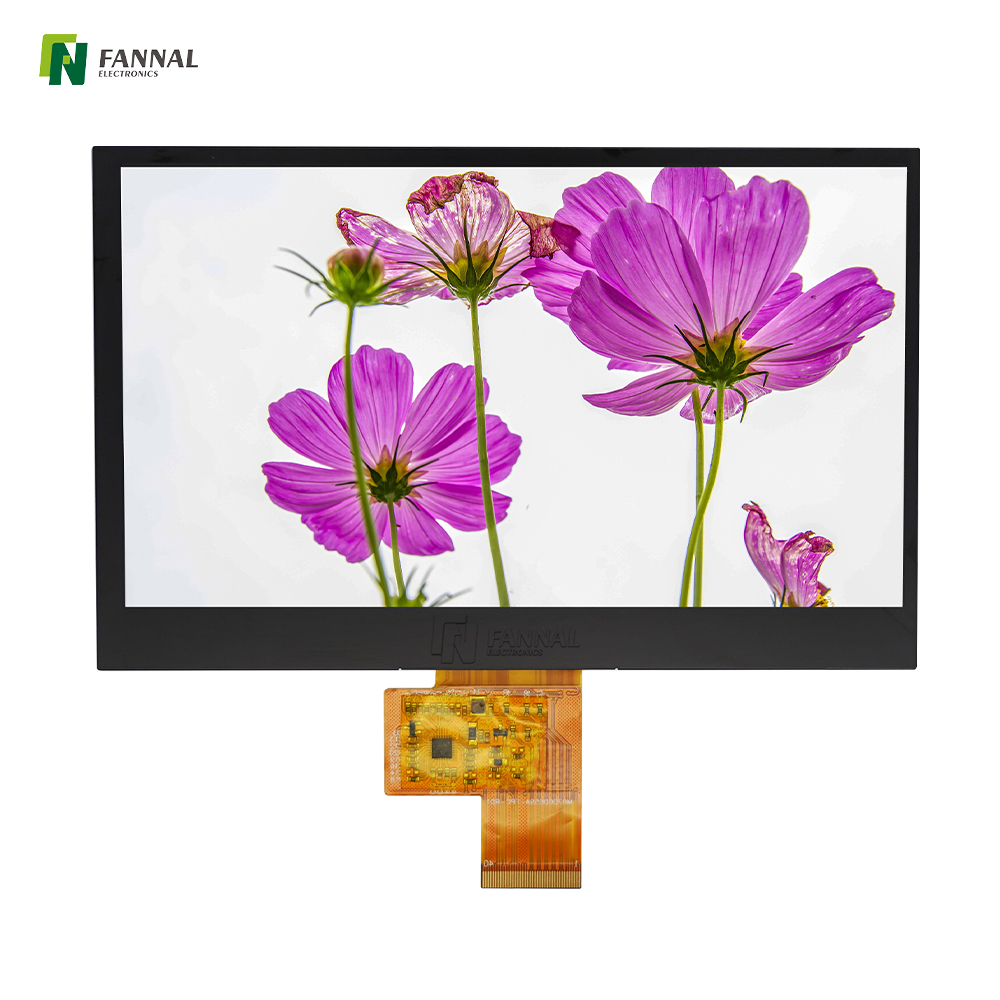

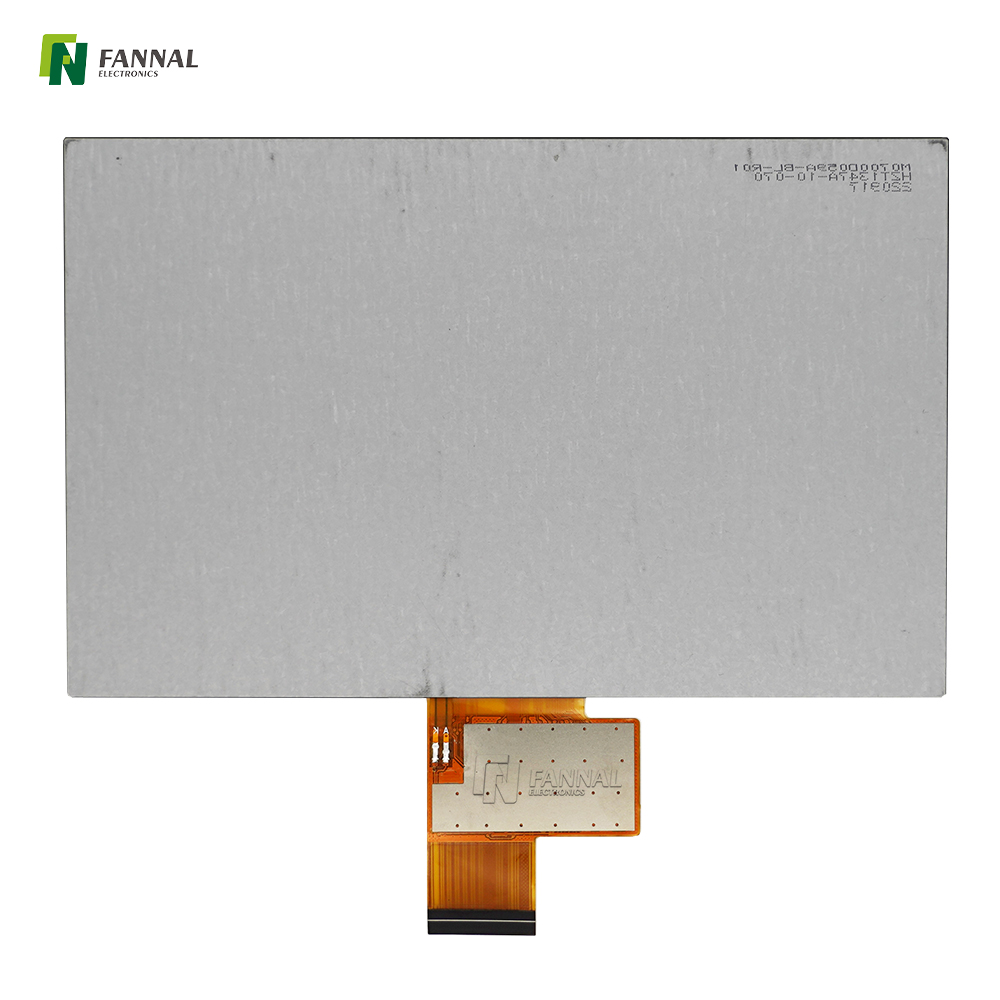

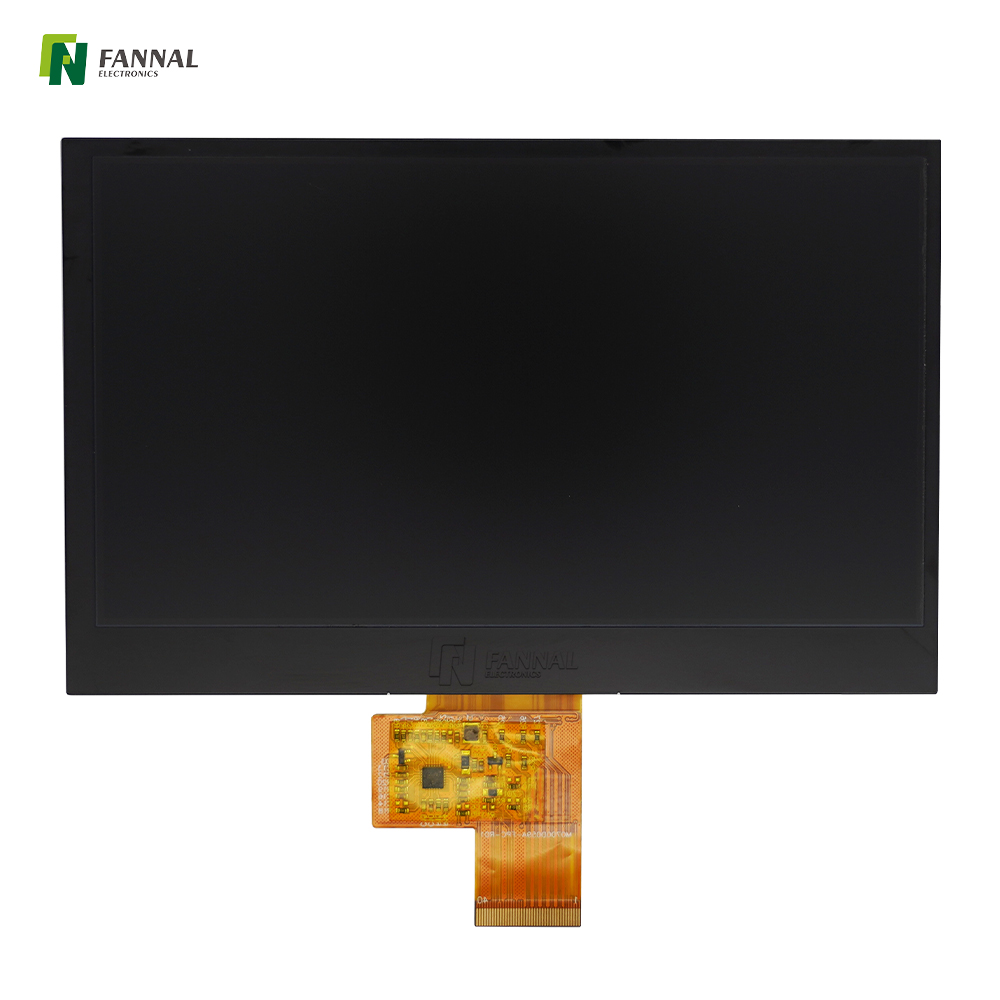

11.6インチTFTディスプレイ高解像度1920*1080 IPS LCD

11.6インチIPS TFT LCDディスプレイ

モデル：
FN1160D001A
作戦温度（℃）：
-20〜70
ストレージ温度（℃）：
-30〜80
解決：
1920x1080
方向：
全て
インタフェース：
edp
明るさ（CD/m²）：
500
タッチスクリーン：
カスタマイズ可能

数量：
可用性ステータス:





問い合わせバスケットに追加しますダウンロード

11.6インチTFTディスプレイ

製品機能

製品図面

仕様

ONSを追加します

製品アプリケーション

详情页IPS工控

11.6インチTFTディスプレイ、1920x1080、LVD、産業用LCDスクリーン、500cd/m²

この11.6インチは、標準の1920x1080高解像度IPSスクリーンとLVDSインターフェイスで開発されています。このTFTディスプレイは、の厳しい要件を満たすように設計されています 組み込みシステム。を使用している開発者は、 Raspberry Pi、Arduino、またはその他のマイクロコントローラー HDMIインターフェイスが提供する統合の容易さとIPSパネルの堅牢性を高く評価します。を構築するかどうかにかかわらず DIYプロジェクト、IoTソリューション、またはプロトタイプ、このディスプレイはデータを視覚化し、ユーザーフィードバックを効率的に提供するために必要なすべてを提供します。

屏幕截图2024-09-29 155310

一般仕様：

LCDサイズ（インチ）：	11.6（対角線）
解決：	1920（h）×1080（v）
ピクセルピッチ：	0.1335（h）x0.1335（v）
アクティブエリア（mm）：	256.32（h）×144.18（v）
モジュールサイズ（mm）：	264.72（w）x164.42（h）×6.1（d）
表示モード（mm）：	通常は黒、透過的
インタフェース：	LVDS
ピクセルの配置：	RGB-verticalストライプ
方向を見る：	全て
色を表示します	16.7m
重量（g）：	250（typ。）
輝度（CD/M2）：	500（typ。）
動作温度（°C）：	-20〜+70
貯蔵温度（°C）：	-30〜+80

インタフェース：

ピン番号	シンボル	I/o	説明
1	Cabc-en	I	Cabc-en。
2	GND	P	地面。
3	lane1-n	I	EDP RXチャネル1ネガティブ。
4	lane1-p	I	EDP RXチャンネル1ポジティブ。
5	GND	P	地面。
6	lane0-n	I	EDP RXチャネル0ネガティブ。
7	lane0-p	I	EDP RXチャネル0ポジティブ。
8	GND	P	地面。
9	aux-ch-p	I	EDP AUX CHネガティブ。
10	aux-ch-n	I	EDP aux ch Positive。
11	GND	P	地面。
12-13	LDC-VCC	I	3.3V
14	LCDテスト	I	パネルセルフテストENABLE。
15-16	GND	P	地面。
17	HPD	I	ホットプラグは出力を検出します。
18-23	NC	-	接続なし。
24	MSCL	-	デバッグ用。
25	MSDA	-	デバッグ用。
26-30	NC	-	接続なし。

電気的特性：

パラメーター	シンボル：	分	タイプ。	マックス。	ユニット
前方電流電圧	VF	27.0	30.0	34.0	V
フォワード電流	もし	-	240	-	Ma

CTP

構造：GG、GFF、サイズ：1.8* 〜55 '、水/塩水/汗に触れ、EMI/RFI基準を満たし、Linux/Windows/iOSおよびAndroidを満たし、カバーのカスタマイズ：AG/AR/AF Meet IK Standards 、マルチタッチソリューション、ジェスチャーと手のひらの拒絶との真のタッチ、指/手袋、パッシブペンの入力
