1.504インチ466x466ピクセルOLEDスクリーンMIPIおよびSPIインターフェイスウェアラブルデバイス用のラウンドアモレッドディスプレイパネル

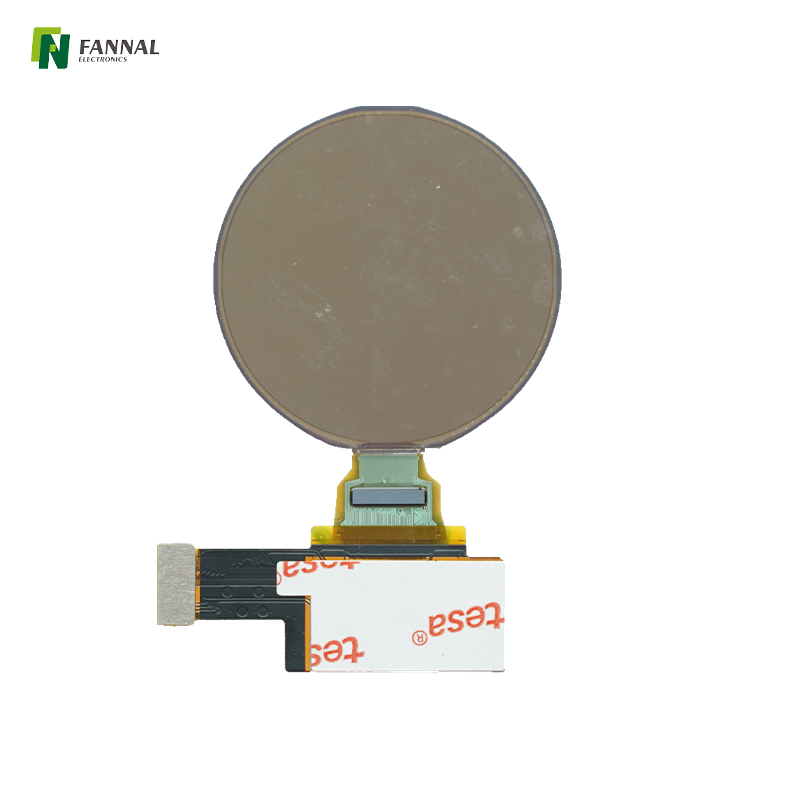

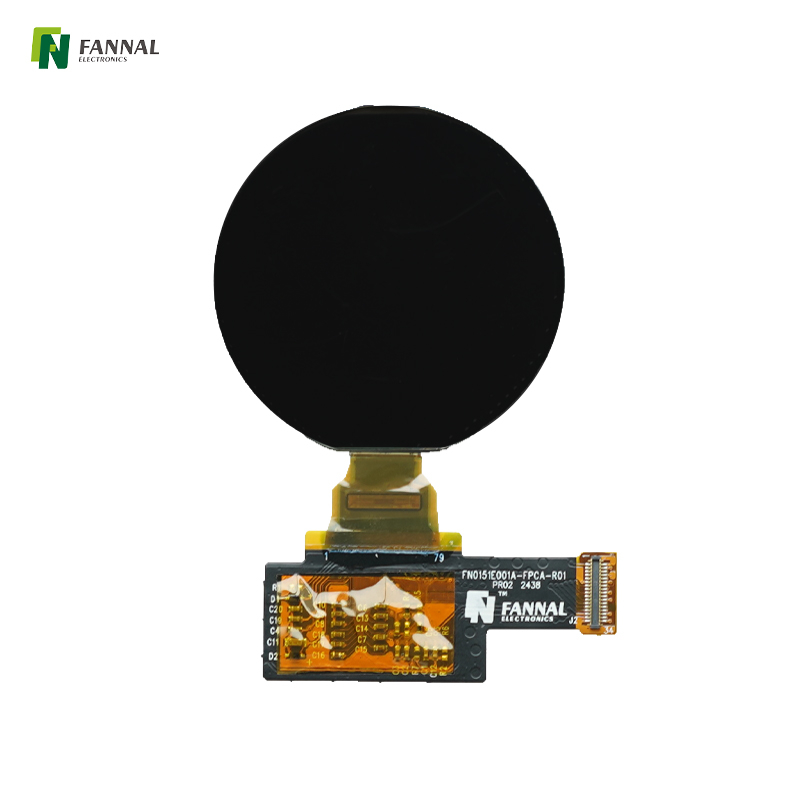

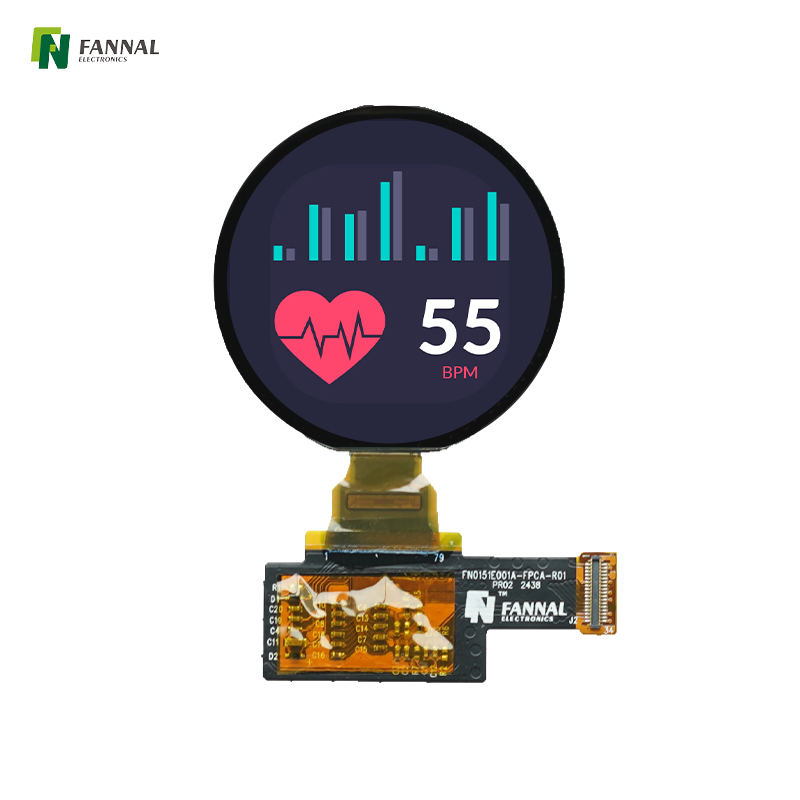

1.504インチラウンドAMOLEDディスプレイ

モデル：
FN0151E001A
製品ブランド：
FANNAL
作戦温度（℃）：
-20〜+70℃
ストレージ温度（℃）：
-40〜+80℃
インターフェイスを表示します：
Mipi&Spi
解決：
466×466
方向：
全て
明るさ（CD/m²）：
600
タッチスクリーン：
カスタマイズ

数量：
可用性ステータス:





問い合わせバスケットに追加します

産業用AMOLEDディスプレイラウンドAMOLEDディスプレイ

製品機能

製品図面

仕様

製品アプリケーション

1.504インチ466x466ピクセルOLEDスクリーンの紹介

1.504インチOLEDスクリーンは、 466x466 ピクセル の解像度を備えており、ウェアラブルデバイスに最適な高品質の視覚体験を提供します。このディスプレイは、 MIPI および SPIインターフェイスを利用して、さまざまなアプリケーションに汎用性の高い接続オプションを提供します。

重要な仕様

アクティブエリア：38.207 x 38.207 mm
電源：3.3V
ディスプレイタイプ：ラウンドAMOLED
アプリケーション：ウェアラブルデバイス向けに特別に設計されており、鮮やかな色とシャープな画像とのユーザーの相互作用を強化します。

特徴

高解像度：ピクセル密度により、ディスプレイは鮮明でクリアなビジュアルを保証し、詳細なグラフィックスとユーザーインターフェイスに適しています。
コンパクトなデザイン：丸い形状と小さなサイズにより、スマートウォッチ、フィットネストラッカー、その他のポータブルガジェットに最適です。
低消費電力：OLEDテクノロジーにより、電力効率の高い動作が可能になり、ウェアラブルデバイスのバッテリー寿命が延長されます。

このディスプレイパネルは、魅力的で視覚的に魅力的なウェアラブルアプリケーションを作成したいと考えている開発者にとって優れたソリューションです。

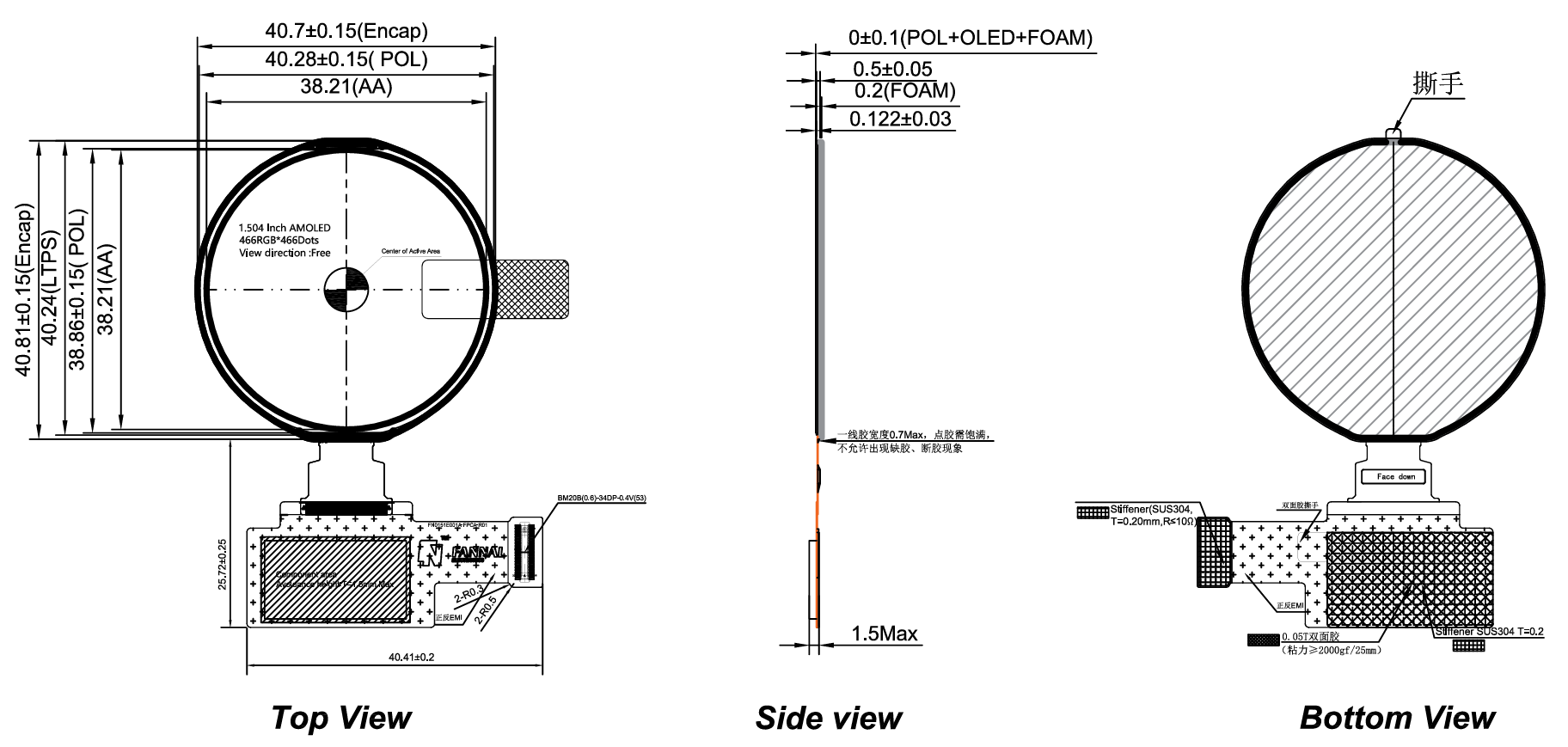

屏幕截图2024-10-22 154559

一般仕様：

LCDサイズ（インチ）：	1.504（対角線）
解決：	466（h）×466（v）
ピクセルピッチ：	81.99（h）x81.99（v）
アクティブエリア（mm）：	38.207（h）×38.207（v）
モジュールサイズ（mm）：	40.71×40.81×0.82
表示タイプ：	AMOLED
インタフェース：	Mipi&Spi
方向を見る：	全て
電源：	3.3
輝度（CD/M2）：	600（typ。）

インタフェース：

ピン番号	シンボル	I/o	説明
1	mtp_pwr	P	OTPパネル。
2	GND	P	地面。
3	d0p	I	MIPI DSI陽性微分データ信号。
4	D0N	I	MIPI DSI 負の差動データ信号。
5	GND	P	地面。
6	clkp	I	MIPI DSI陽性微分データ信号。
7	clkn	I	MIPI DSI 負の差動データ信号。
8	GND	P	地面。
9	D1p	I	MIPI DSI陽性微分データ信号。
10	D1N	I	MIPI DSI負の差動データ信号。
11	GND	P	地面。
12	IM0	I/o	インターフェイスタイプの選択。
13	IM1	I/o	インターフェイスタイプの選択。
14	GND	P	地面。
15	NC	-	接続なし。
16	GND	P	地面。
17	D1	I	SPL L/Fのシリアル入力信号。データは入力です SCL信号の立ち上がりエッジ。 LFではありません使用して、vssloに接続してください。
18	D0	I	SPL L/Fのシリアル入力信号。データは入力です SCL信号の立ち上がりエッジ。 LFではありません使用して、vssloに接続してください。
19	GND	P	地面。
20	CSB	I	チップSPI I/Fの入力ピンを選択します。使用していない場合は、VDDIOに接続してください。
21	SCL	I	ピクセルクロック入力信号。
22	SDI	I	シリアルデータ入力信号。
23	SDO	I	シリアルデータ出力信号。
24	リセット	I	信号入力をリセットします。
25	te	O	シンクロナイズする効果の出力ピンを引き裂く s/wによってアクティブ化された執筆をフレームにするためにMCU 指示。このピンがアクティブになっていない場合、このピンは出力が低くなっています。
26	OLED_EN	O	電源ICはコントロールピンを有効にします（注： 'H ' = VDDレベル、 'l ' = VSSIレベル。
27	スワイア	O	SWIREプロトコル設定電力IC。
28	NC	-	接続なし。
29	VCI	P	アナログ電圧を供給します。
30	vddio	P	ディスプレイドライバーICインターフェイスとロジックシステムの電源。
31	GND	P	地面。
32	elvdd	P	パネルの正の電源。
33	GND	P	地面。
34	elvss_in	P	パネルの負の電源。
